CHERY. Роботизированная коробка Чери Тиго ФЛ - снятие и установка

20.09.2019

Электрогидравлический блок управления 519eha-1707010

Снятие
1. Выключите все электрооборудование, зажигание и извлеките ключ из замка зажигания.

2. Снимите защитный кожух двигателя.

3. Отсоедините «положительный» и «отрицательный» провод от аккумуляторной батареи.

4. Снимите воздушный фильтр и кронштейн воздушного фильтра.

5. Снимите прижимную планку аккумуляторной батареи.

6. Снимите аккумуляторную батарею.

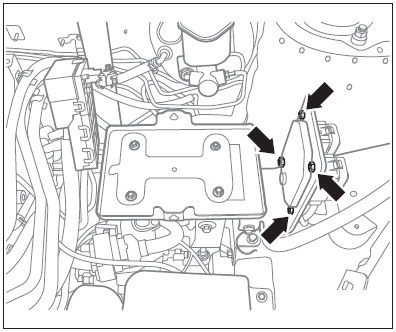

7. Снимите блок управления с основания аккумуляторной батареи.

блок управления роботом чери

8. Снимите основание аккумуляторной батареи.

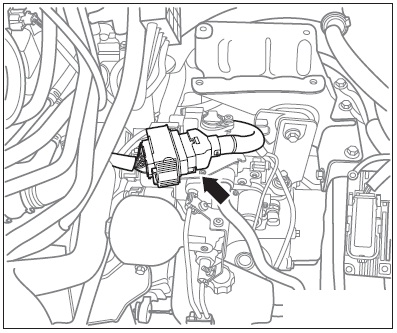

9. Отсоедините разъем жгута проводов между электрогидравлическим блоком управления и двигателем.

жгут проводов блока управления робота

10. Отсоедините разъем датчика скорости сцепления.

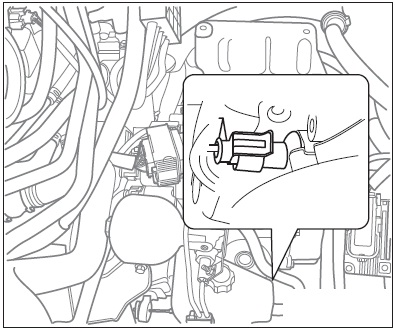

11. Отсоедините разъем масляного насоса электрогидравлического блока управления.

разъем масляного насоса робота

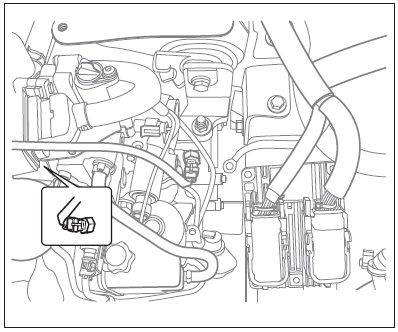

12. Отсоедините разъем датчика выбранной передачи.

разъем датчика выбранной передачи

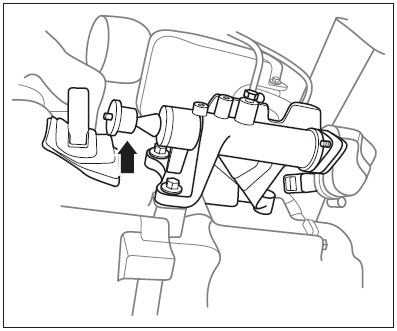

13. Снимите трос выключения сцепления с рычага вилки выключения сцепления.

привод сцепления робота

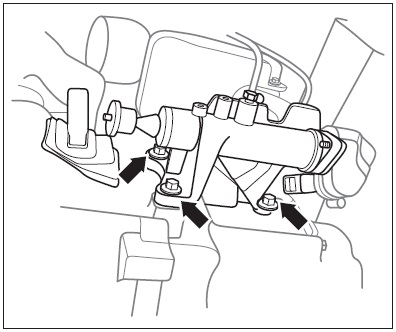

14. Отверните болты крепления электрогидравлического блока управления. (Момент затяжки: 25 - 30 Н·м).

болты крепления робота

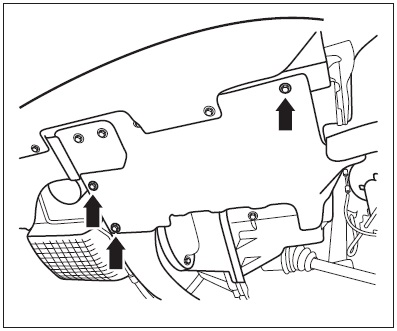

15. Снимите левый нижний щиток двигателя.

защита двигателя левая

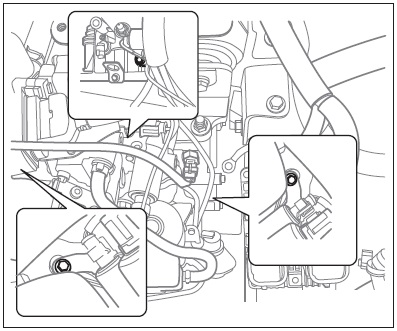

16. Отверните болты крепления электрогидравлического блока управления (момент затяжки: 25 - 30 Н·м).

болты крепления привода робота

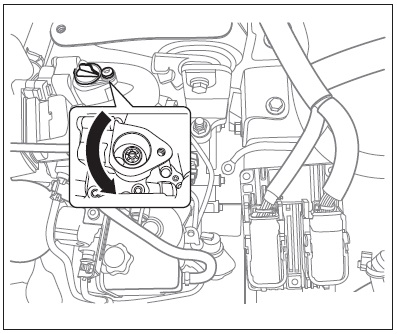

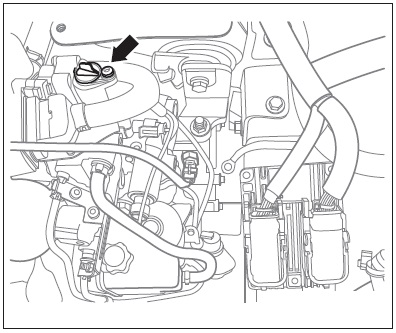

17. Снимите крышку вала управления блокировкой.

крышка вала управления блокировкой робота

18. Освободите вал управления и нажмите его, чтобы повернуть на 90°, а затем снимите электрогидравлический блок управления.

вал управления роботом

Установка

Установите электрогидравлический блок управления на коробку передач.

1. Перед установкой электрогидравлического блока управления сначала убедитесь, что уплотнитель между электрогидравлическим блоком управления и коробкой передач в исправном состоянии и не имеет повреждений, в противном случае проникающая пыль или вода выведут из строя поршень переключения передач.

2. Установите электрогидравлический блок управления на коробку передач в последовательности, обратной снятию.

3. С помощью отвертки установите поршень переключения передач в самое низкое положение и поверните его на 90°.

4. С помощью инструмента затяните болты крепления моментом 25-30 Н•м.

5. После сборки выполните с помощью диагностического прибора самообучение в соответствии с пунктами самообучения положению включенной передачи и моменту включения сцепления.
