Коробка передач 4AT

АКПП QR416AHA — гидромеханическая (ступенчатая) автоматическая коробка передач, переключение передач в которой происходит автоматически с помощью гидравлического блока управления (блока клапанов) и планетарной передачи. АКПП содержит гидротрансформатор крутящего момента,
планетарный механизм, привод переключения передач, систему управления переключением передач, механизм переключения передач и другие компоненты. В версиях с АКПП переключение передач не требует использования механического сцепления. АКПП обеспечивает плавные переключения
передач «вверх» и «вниз». В системе управления АКП используются различные датчики, от которых поступают сигналы, соответствующие различным физическим параметрам (температура, давление и т. д.), которые преобразуются системой в соответствующие электрические сигналы. Функция блока TCU заключается в получении входных сигналов от датчиков и выполнении расчетов в соответствии с процедурой настройки для формирования соответствующих управляющих сигналов и передачи их к соответствующим исполнительным устройствам. Цепь привода включает каждый привод для выполнения определённых действий, осуществляя работу двигателя в соответствии с заданной программой.

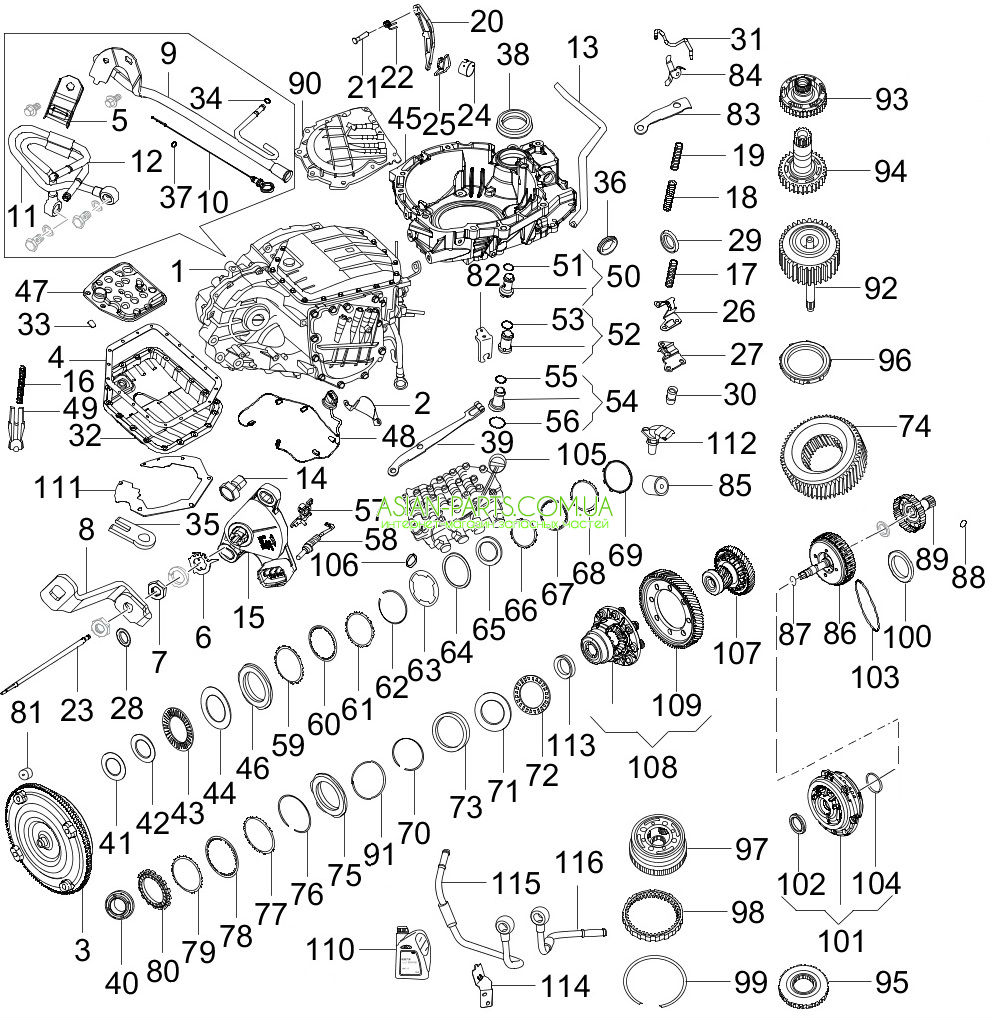

№	Part Number	Part Name	№	Part Number	Part Name

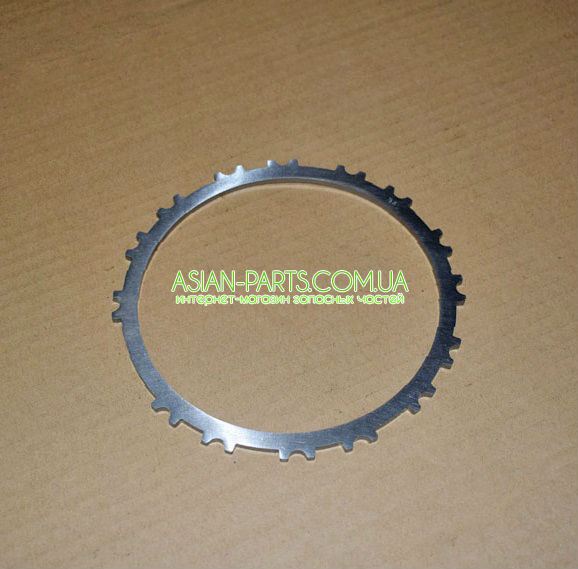

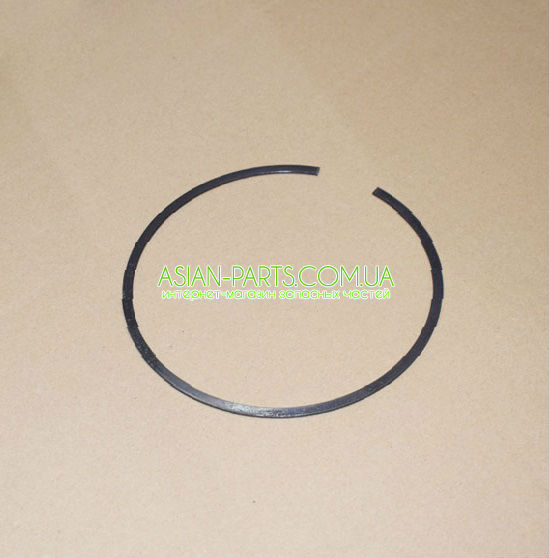

1	416AHA-1500010EA	TRANSMISSION ASSY	62	416AHA-1502159BA	CLIP RING-B1&B2 BRAKE PAD SET
2	416AHA-1500022	DOWN BAFFLE OF TC HOUSING	63	416AHA-1502161	TRACK WASHER-PLANETARY PINION CARRIER

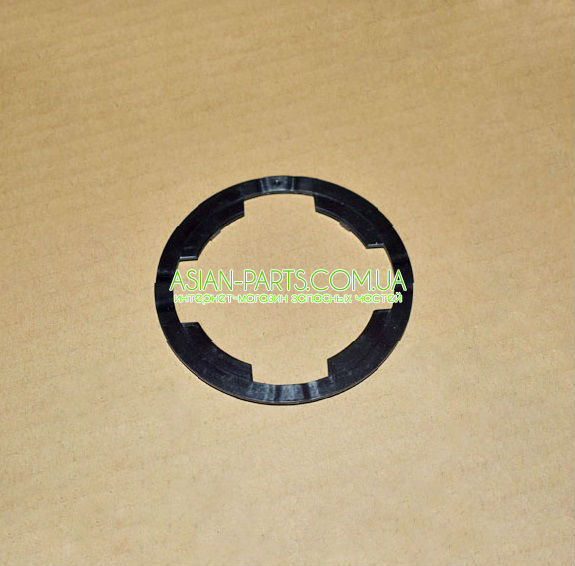

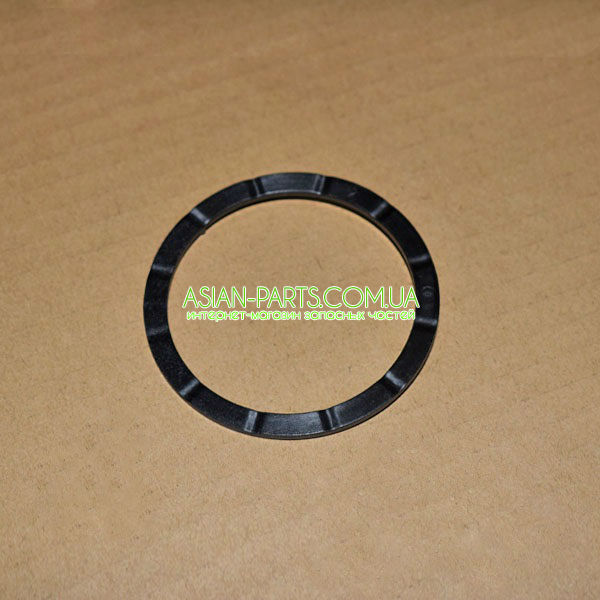

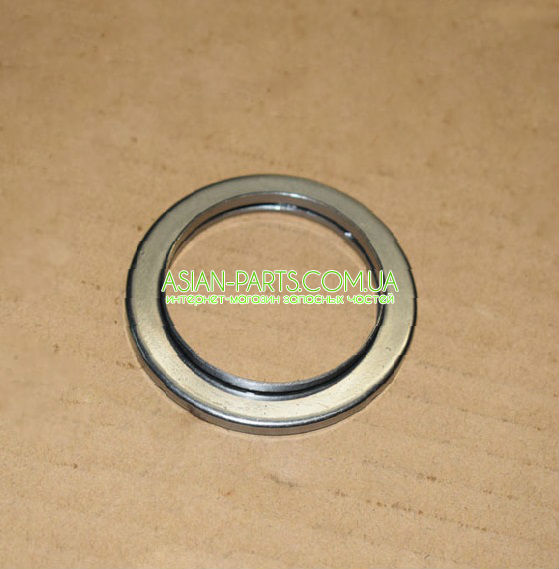

3	416AHA-1501010	TORQUE CONVERTER	64	416AHA-1502162	TRACK WASHER-FR SUN GEAR SET

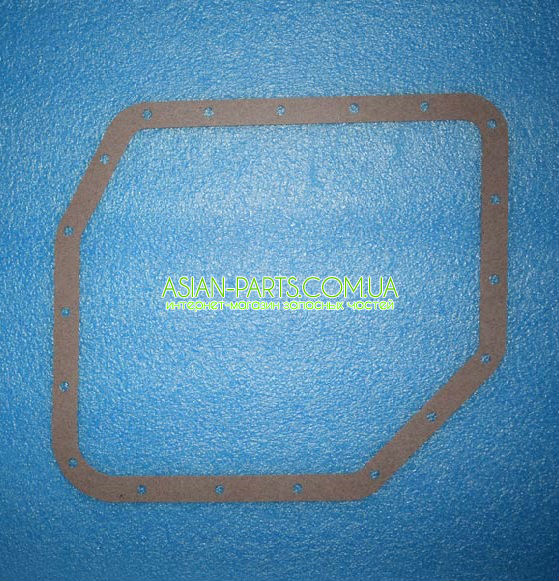

4	416AHA-1502116	GASKET-OIL PAN	65	416AHA-1502163	TRACK BEARING-FR SUN GEAR SET

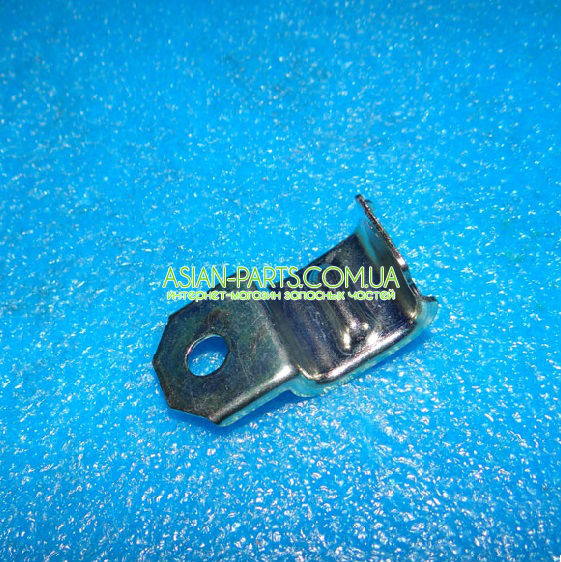

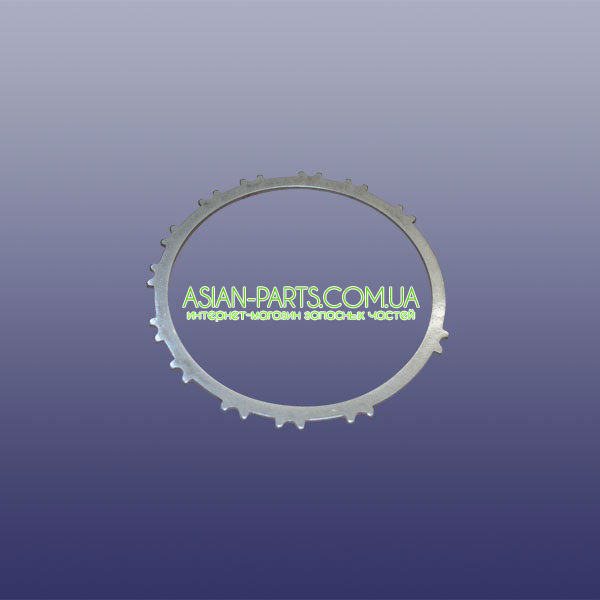

5	416AHA-1502111	FIXING CLIP	66	416AHA-1502165BA	BRAKE FLANGE-B2 BRAKE
6	416AHA-1502113	BEARING STOP RING	66	416AHA-1502165BB	BRAKE FLANGE-B2 BRAKE

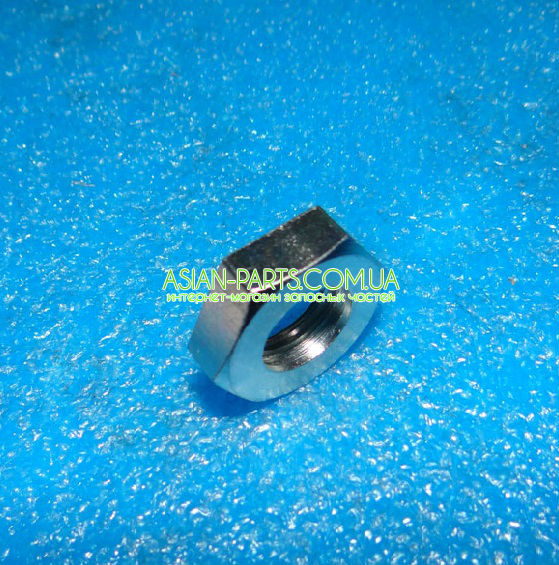

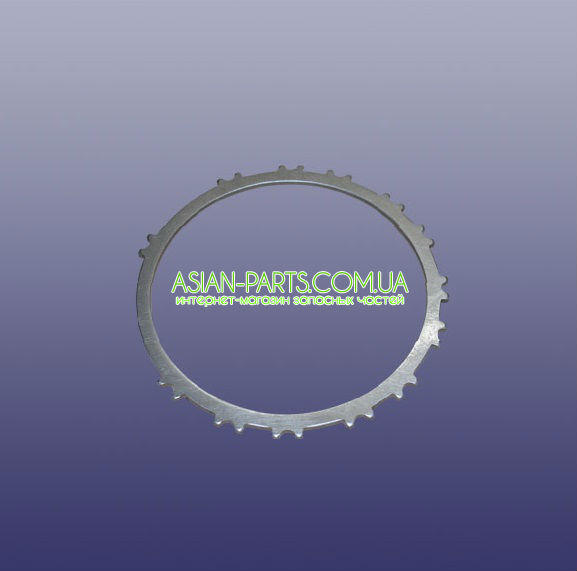

7	416AHA-1502114	NUT-SHIFT SWITCH	66	416AHA-1502165BC	BRAKE FLANGE-B2 BRAKE

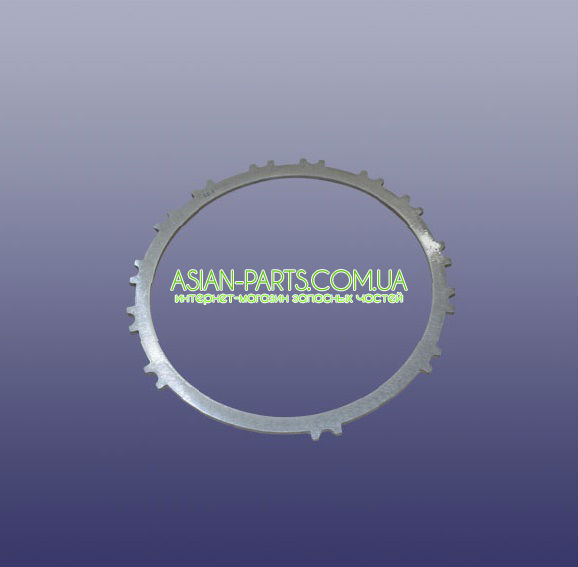

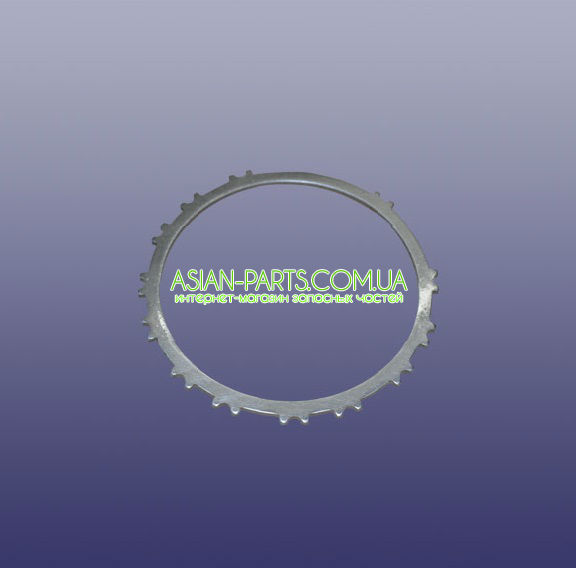

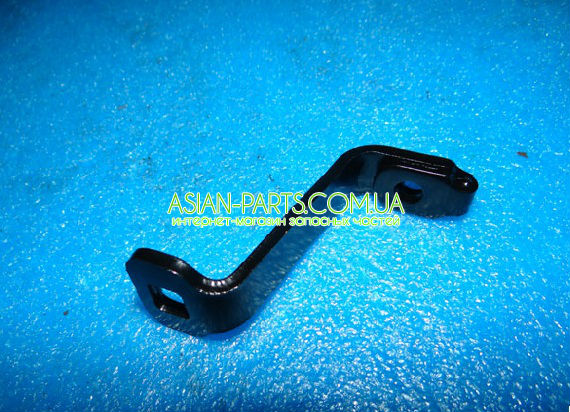

8	416AHA-1502115	SHIFT ARM	66	416AHA-1502165BD	BRAKE FLANGE-B2 BRAKE

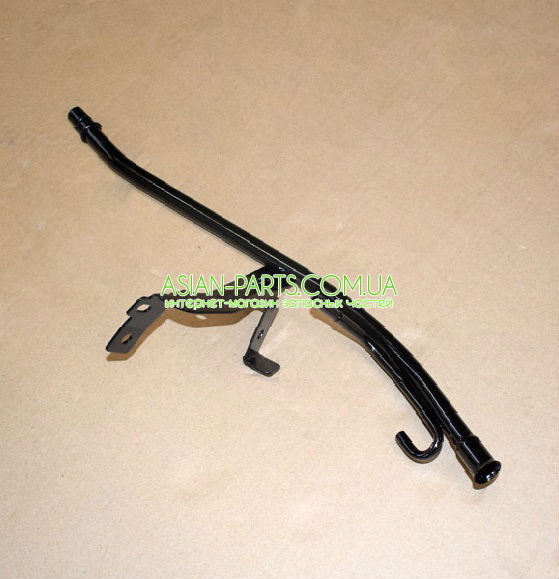

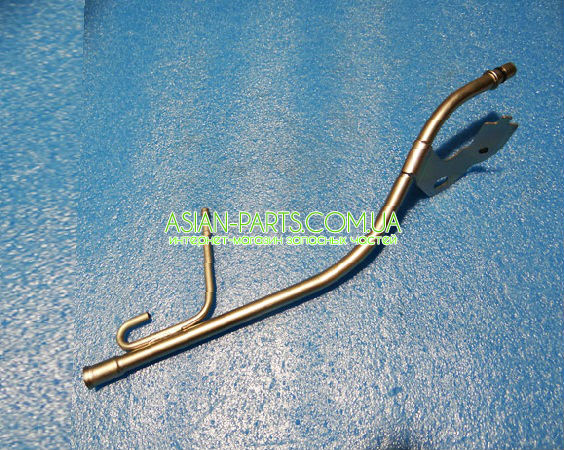

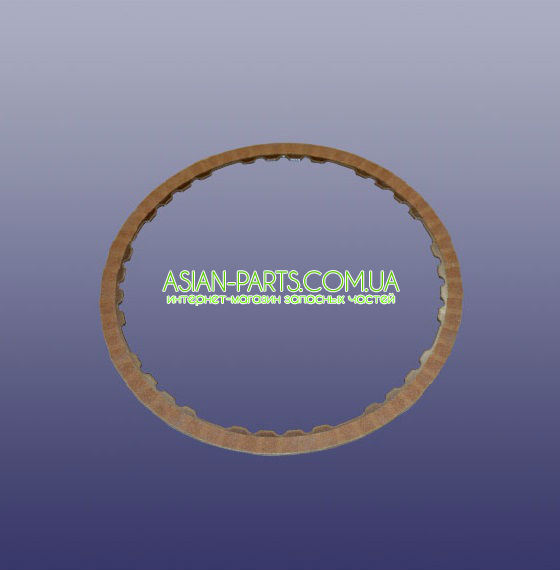

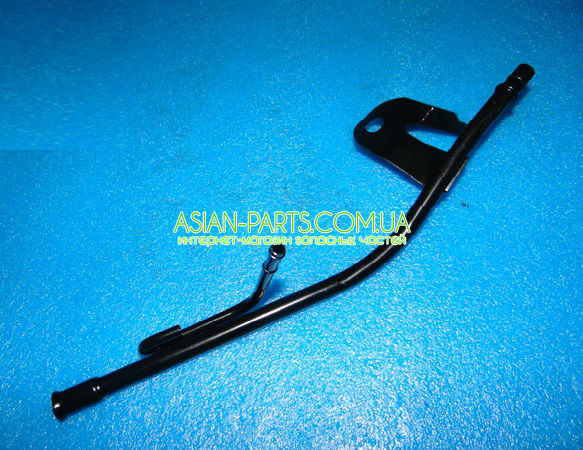

9	416AHA-1503110	TRANS OIL LEVEL GAUGE PIPE SUB	67	416AHA-1502166BA	BRAKE BRAKE PAD-B2 BRAKE

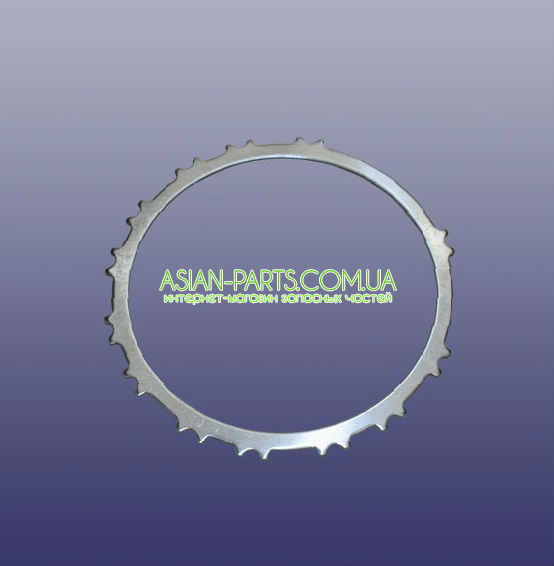

9	416AHA-1503110DA	PIPE-TRANSMISSION OIL LEVEL GAUGE	68	416AHA-1502167BA	BRAKE STEEL FLAKE-B2 BRAKE
9	416AHA-1503110EA	TRANS OIL LEVEL GAUGE PIPE SUB	69	416AHA-1502168	PISTON SLEEVE-B2 BRAKE

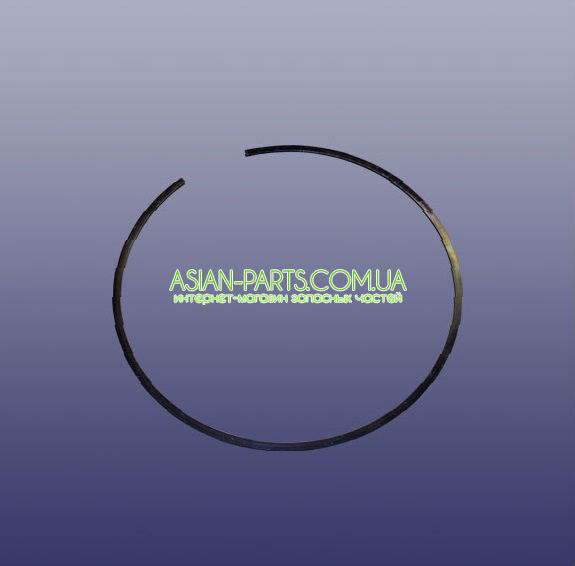

10	416AHA-1503120	TRANS OIL LEVEL GAUGE SUB	70	416AHA-1502169BA	CLIP RING-F2 UNILATERALISM CLUTCH

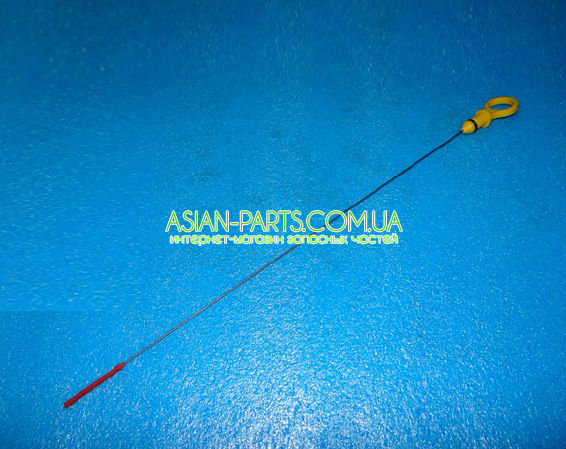

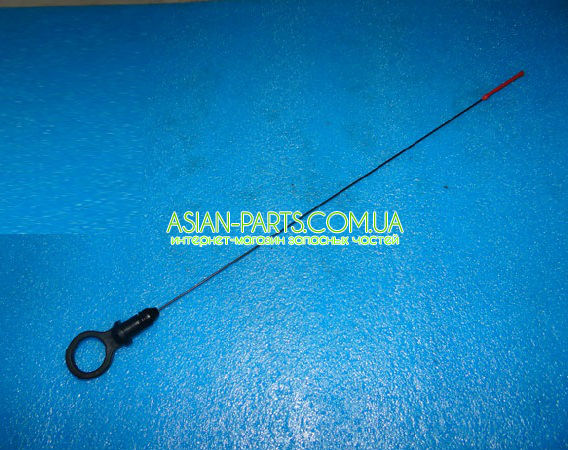

10	416AHA-1503120DA	ROD-TRANSMISSION OIL LEVEL GAUGE	71	416AHA-1502172	RR RETAINING PLATE-RR PLANET GEAR

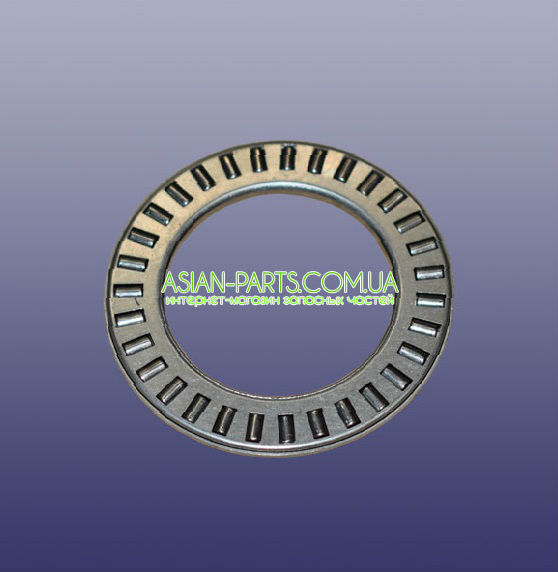

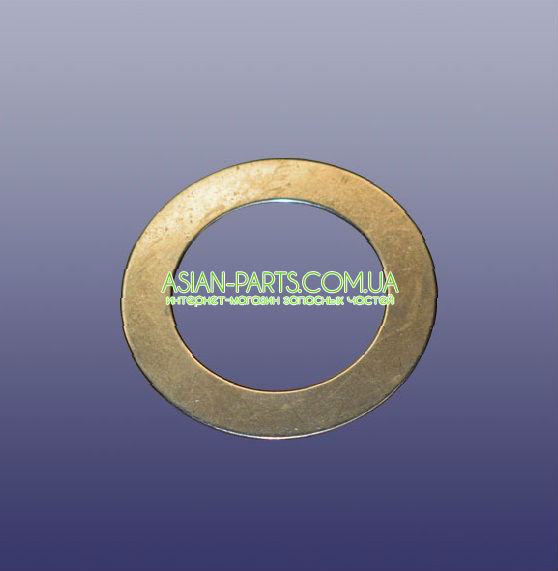

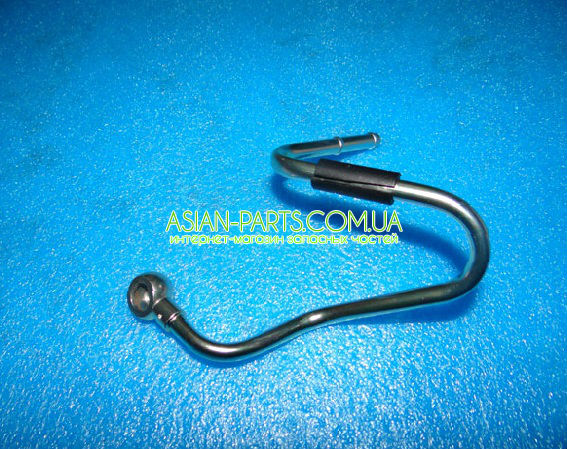

11	416AHA-1503130	PIPE	72	416AHA-1502173	TRACK BEARING-RR PLANET GEAR

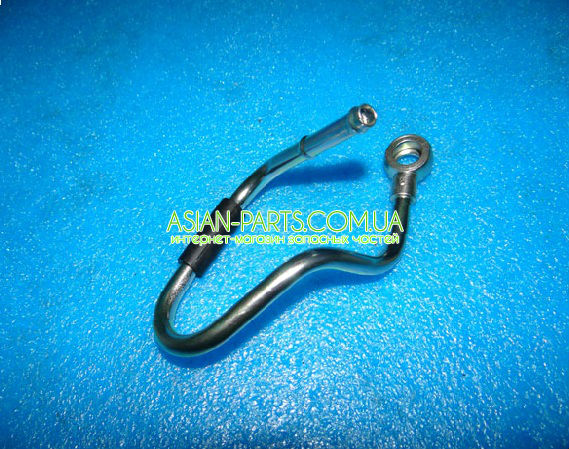

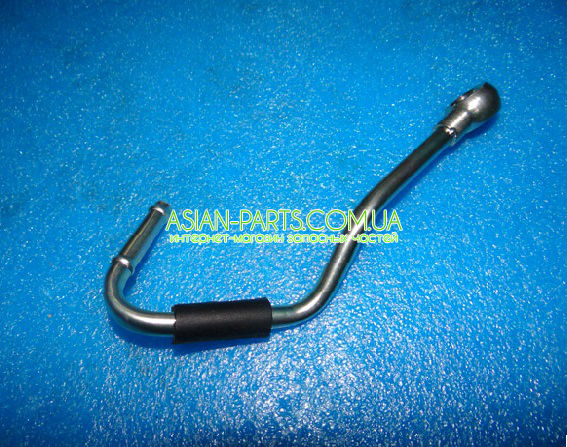

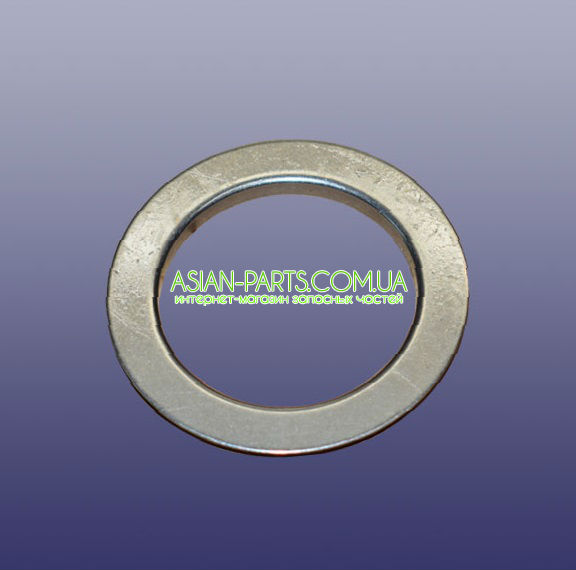

11	416AHA-1503130CA	PIPE	73	416AHA-1502174	FR RETAINING PLATE-RR PLANET GEAR

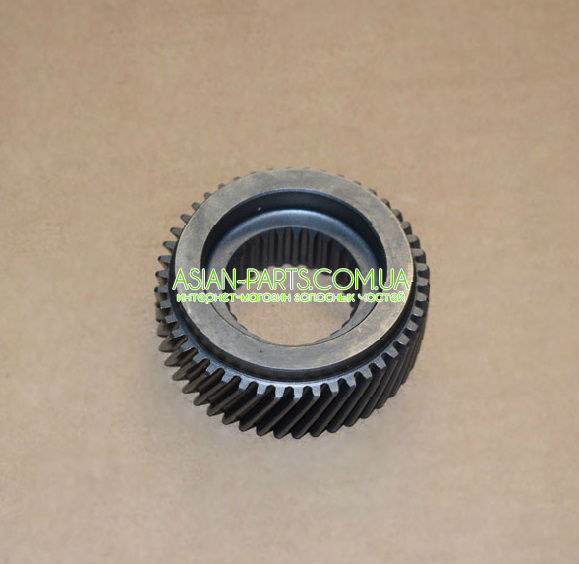

11	416AHA-1503130DA	PIPE	74	416AHA-1502175	FR SUN GEAR

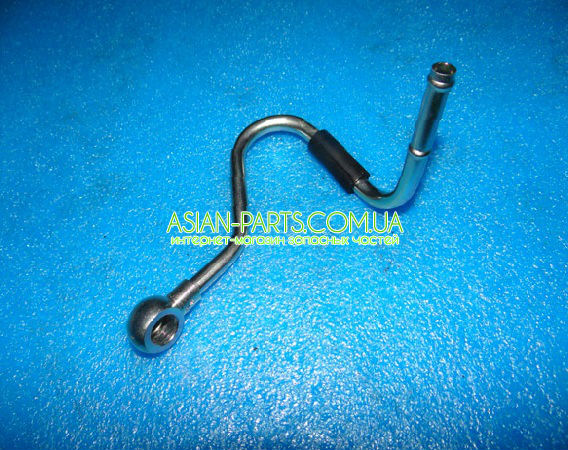

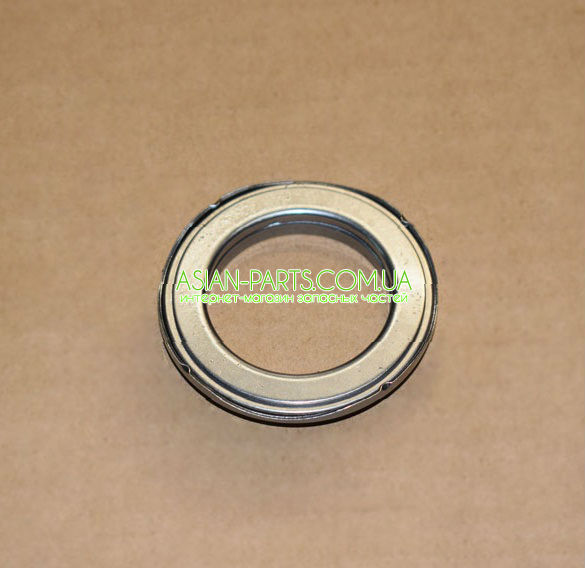

12	416AHA-1503140	OIL PIPE	75	416AHA-1502176	TRACK BEARING-FR PLANET GEAR

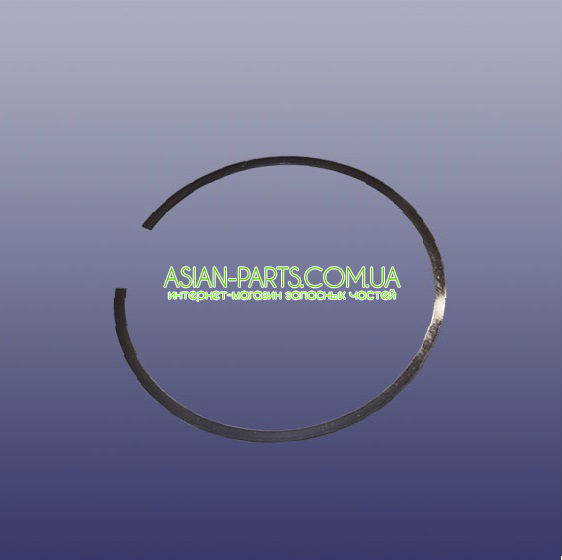

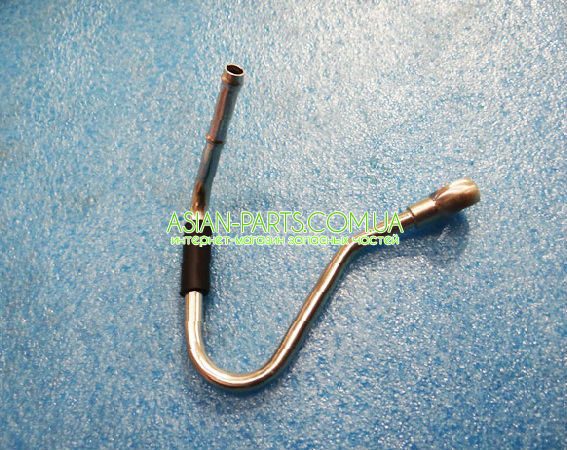

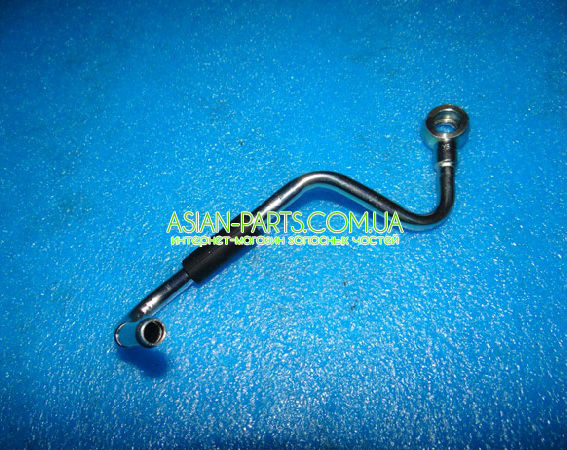

12	416AHA-1503140CA	OIL PIPE	76	416AHA-1502177BA	CLIP RING-B3 BRAKE FLAKE SET

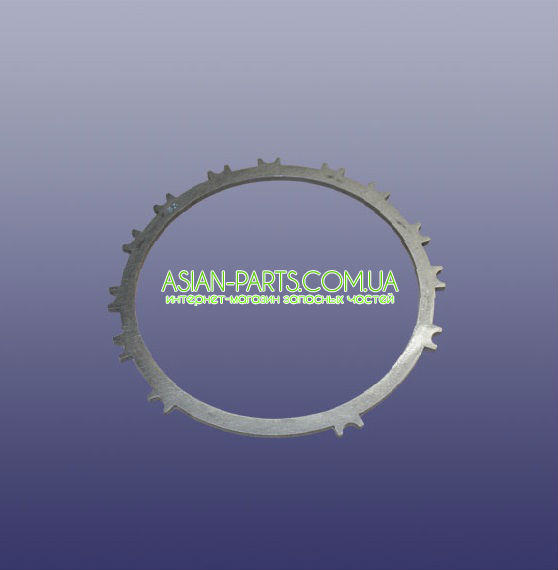

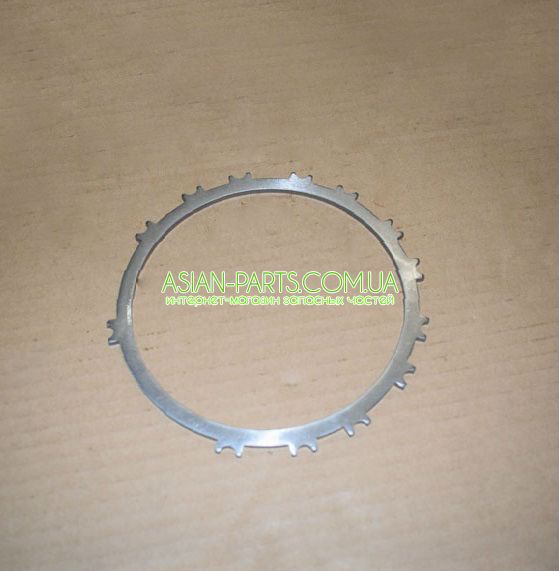

12	416AHA-1503140DA	OIL PIPE	77	416AHA-1502178BA	BRAKE FLANGE-B3 BRAKE

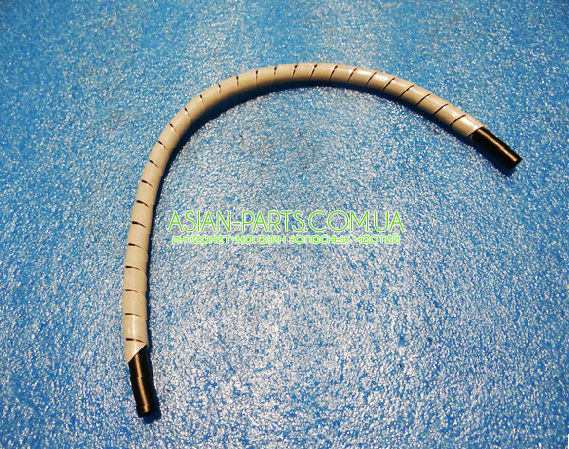

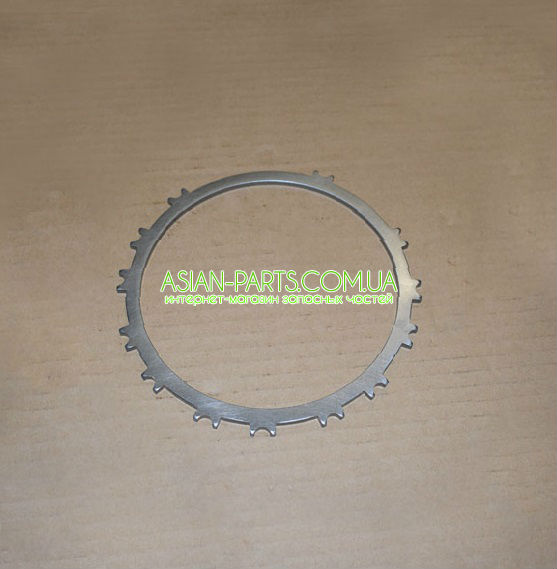

13	416AHA-1503180	RUBBER HOSE	77	416AHA-1502178BB	BRAKE FLANGE-B3 BRAKE

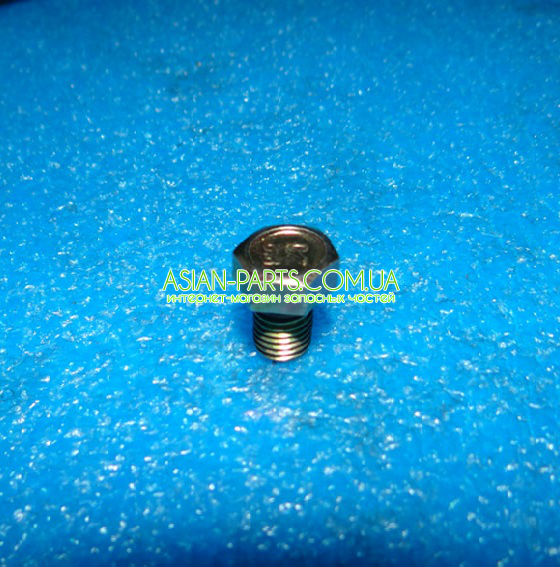

14	416AHA-1503190	PLUG SCREW	77	416AHA-1502178BC	BRAKE FLANGE-B3 BRAKE

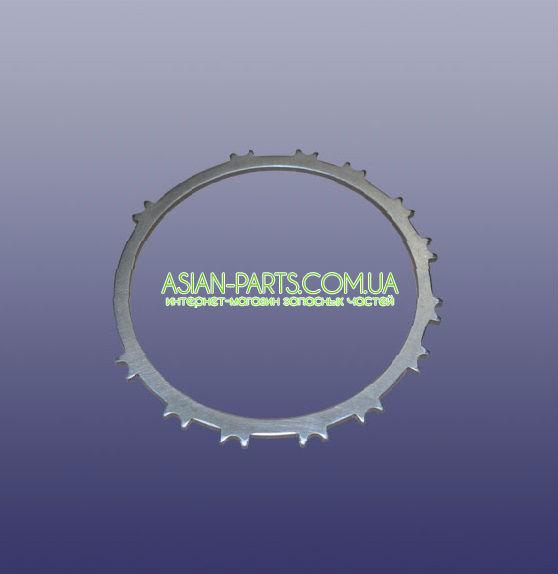

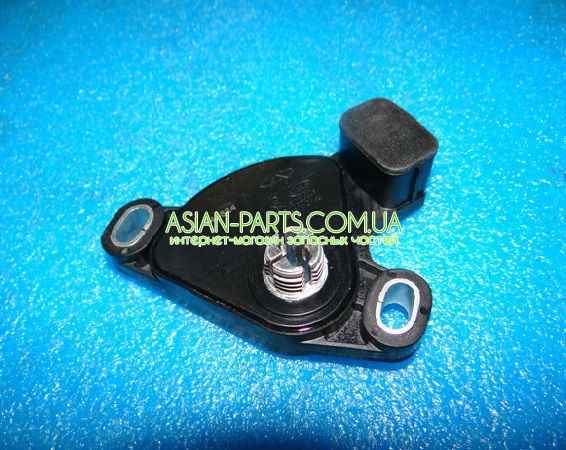

15	416AHA-1503220	SHIFT SWITCH	77	416AHA-1502178BD	BRAKE FLANGE-B3 BRAKE

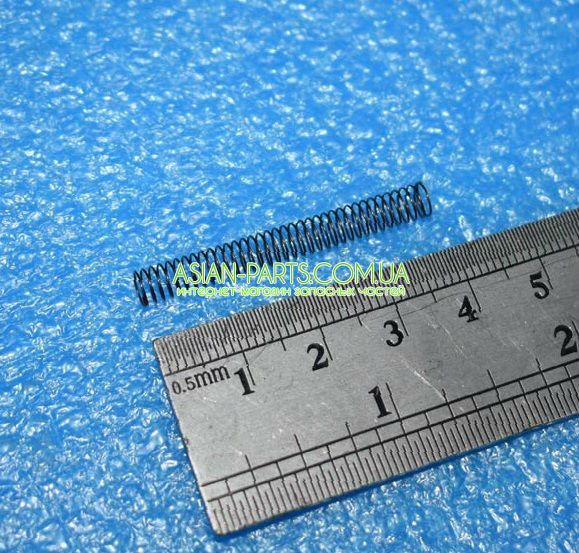

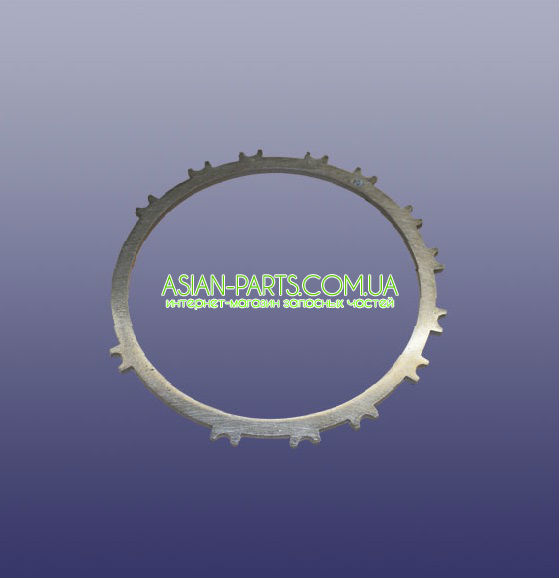

16	416AHA-1502127	CLIP	77	416AHA-1502178BE	BRAKE FLANGE-B3 BRAKE

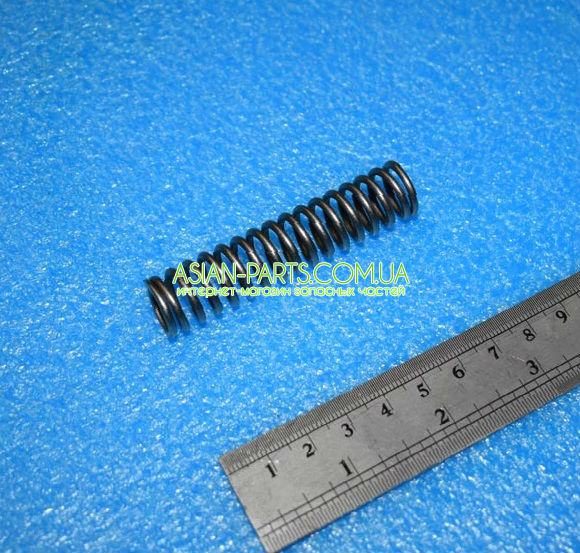

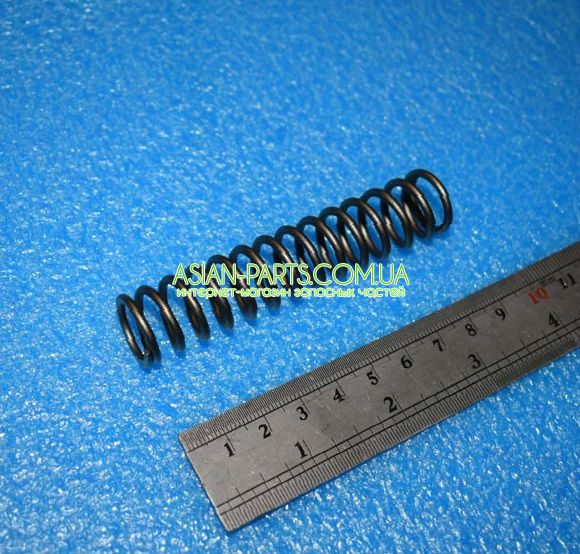

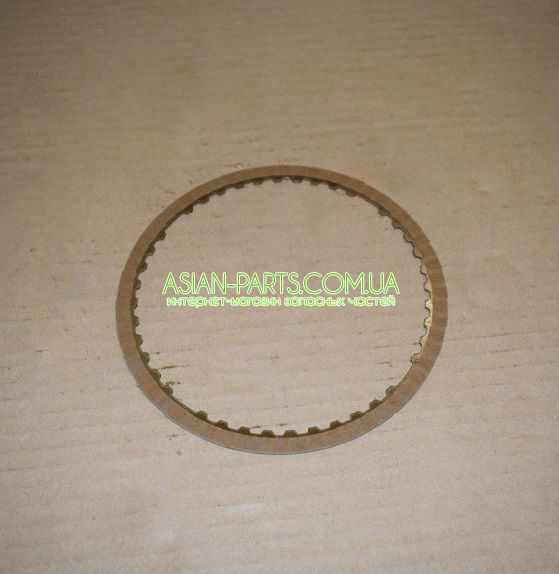

17	416AHA-1502128	SPRING	78	416AHA-1502179BA	BRAKE FLANGE-B3 BRAKE

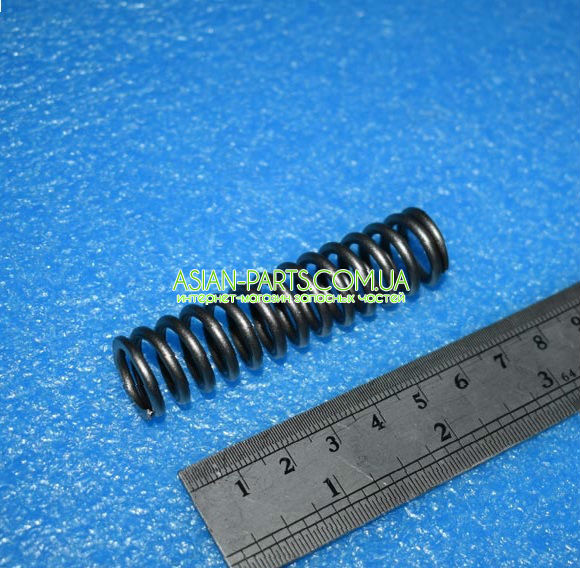

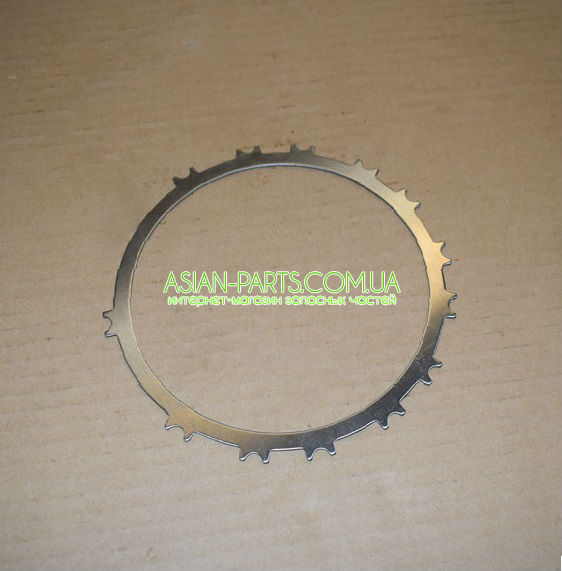

18	416AHA-1502129	SPRING	79	416AHA-1502181BA	BRAKE STEEL FLAKE-B3 BRAKE

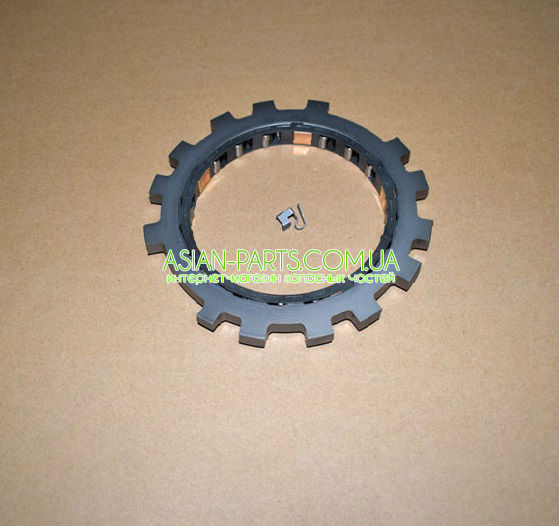

19	416AHA-1502131	SPRING	80	416AHA-1503320	UNILATERALISM CLUTCH-F2

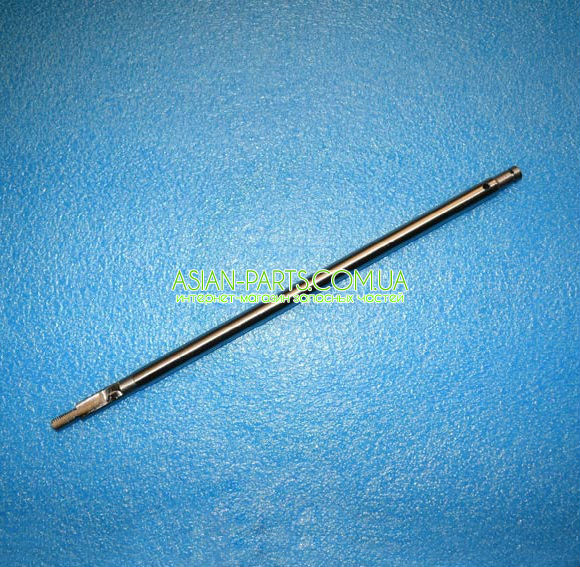

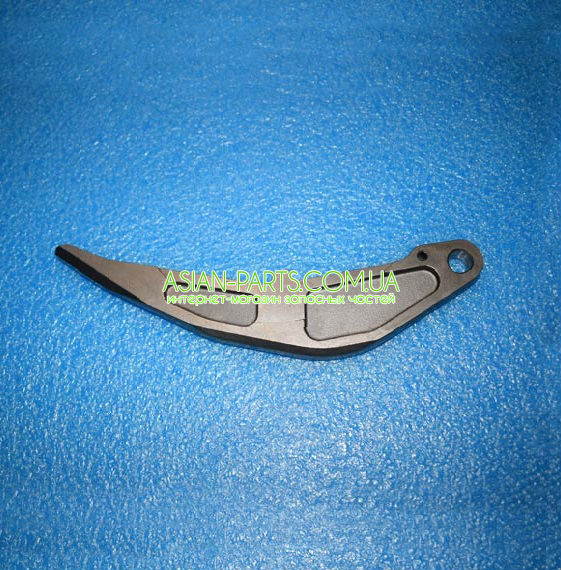

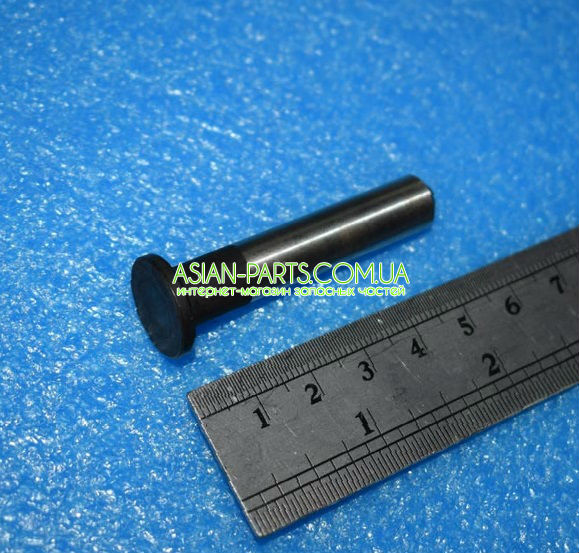

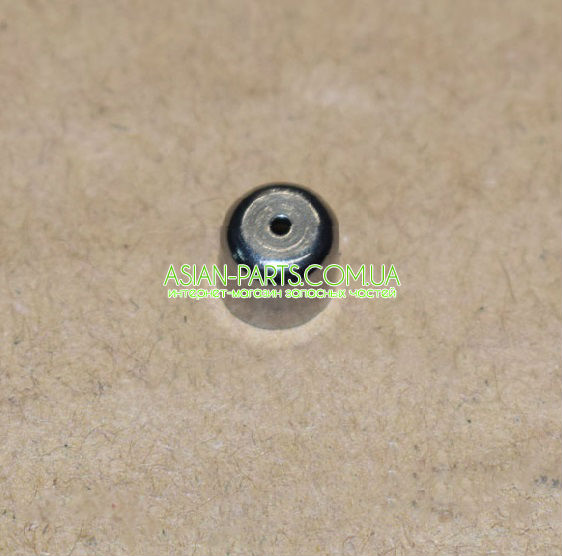

20	416AHA-1502132	PARKING CLAW	81	416AHA-1504113	BOWL FLAKE
21	416AHA-1502133	SHAFT-PARKING CLAW	82	416AHA-1502112	BRACKET SET-FLEXIBLE SHAFT

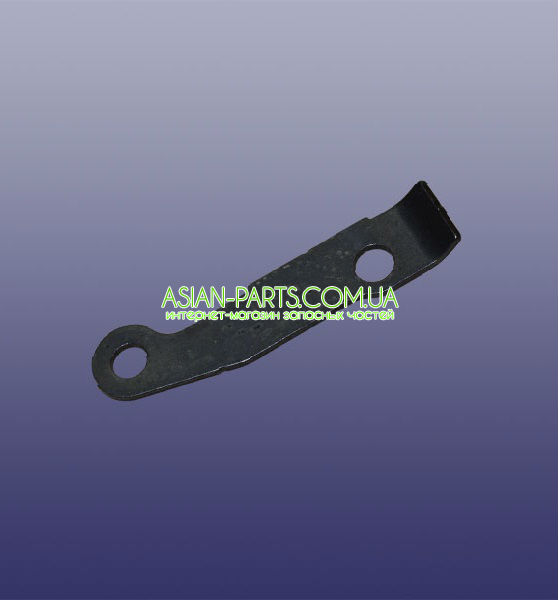

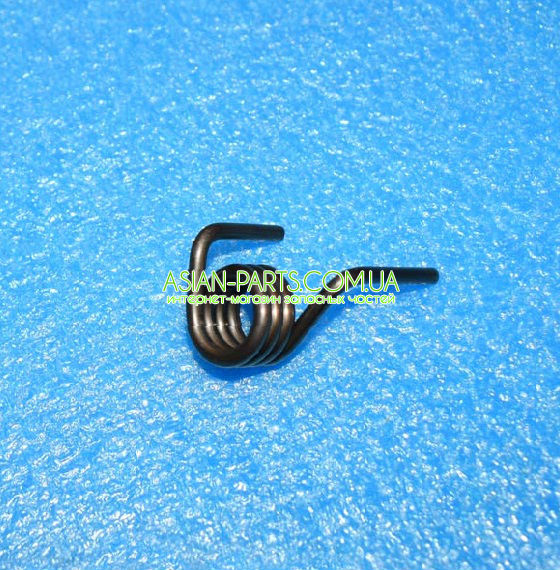

22	416AHA-1502134	SPRING-PARKING CLAW	83	416AHA-1502123	COVER PLATE-ELASTIC STEEL FLAKE

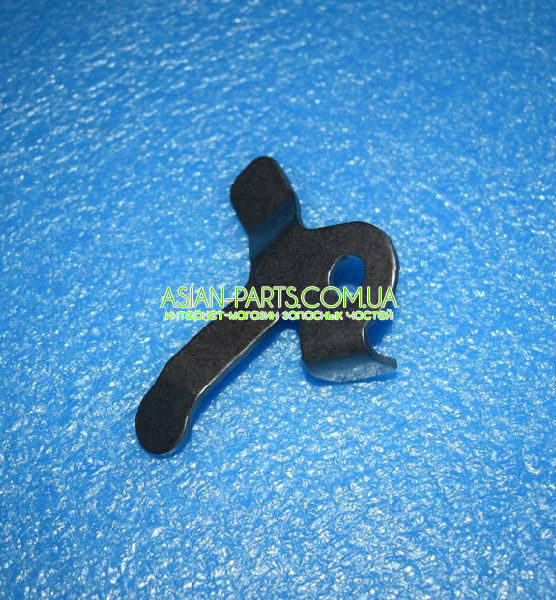

23	416AHA-1502135	SHIFT SHAFT	84	416AHA-1504115	LOCK CLIP

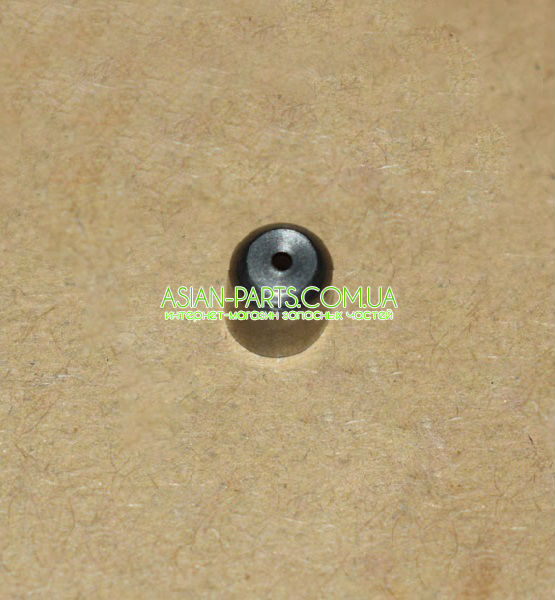

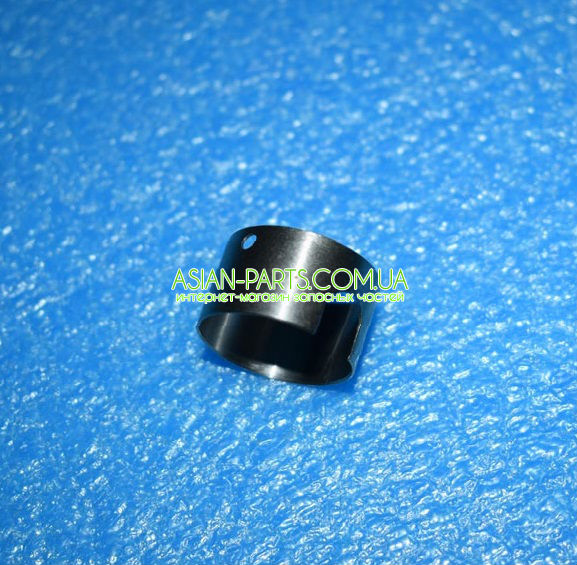

24	416AHA-1502137	GUARD-ELASTIC PIN	85	416AHA-1504116	BOWL FLAKE

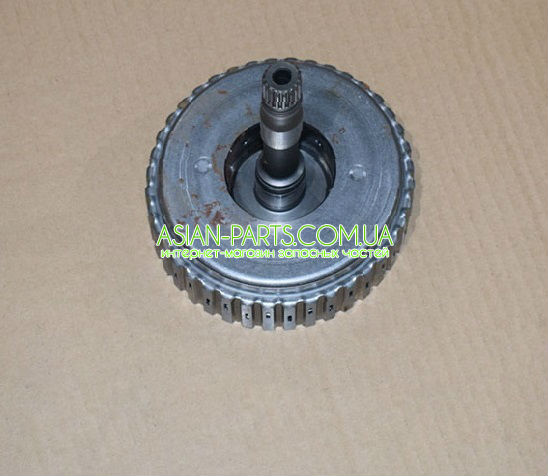

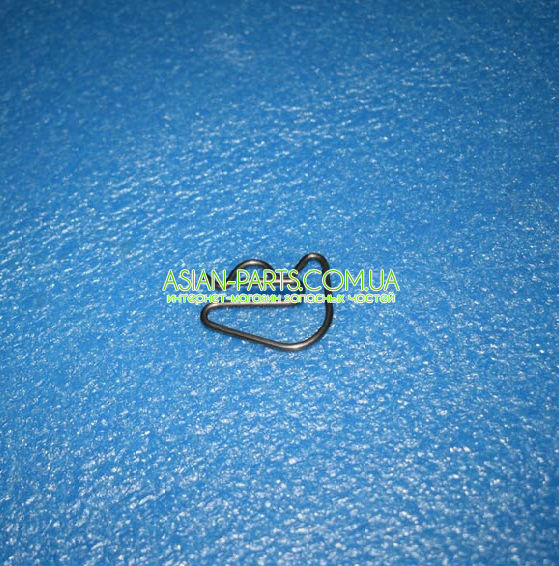

25	416AHA-1502138	CLIP	86	416AHA-1506000	INPUT SHAFT

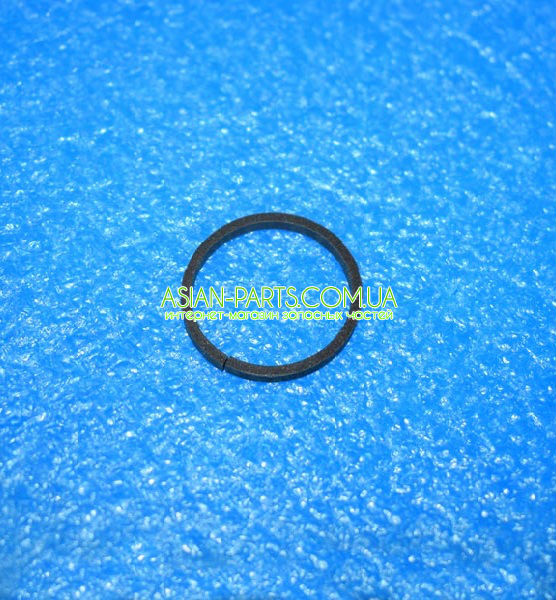

26	416AHA-1502141	GEAR-PARKING CLAW	87	416AHA-1506111	SEAL RING

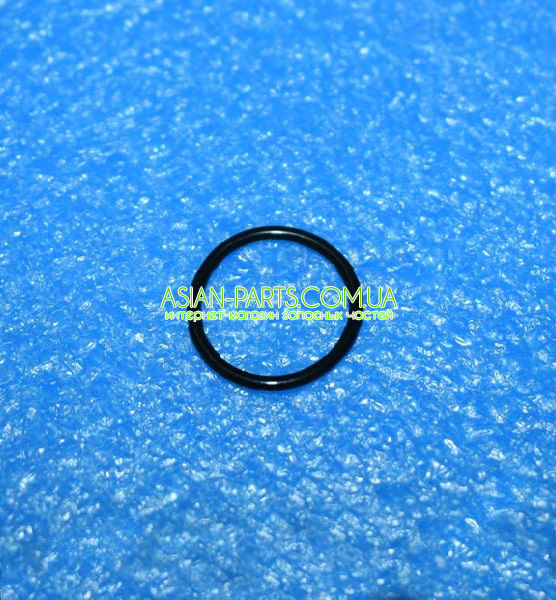

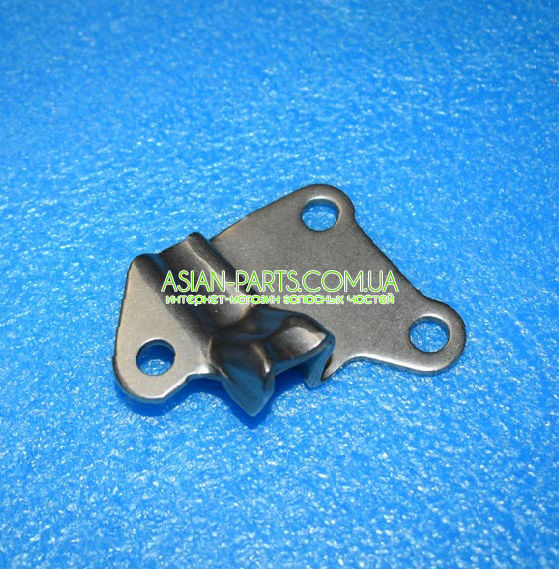

27	416AHA-1502142	BRACKET-PARKING CLAW	88	416AHA-1506114	O RING

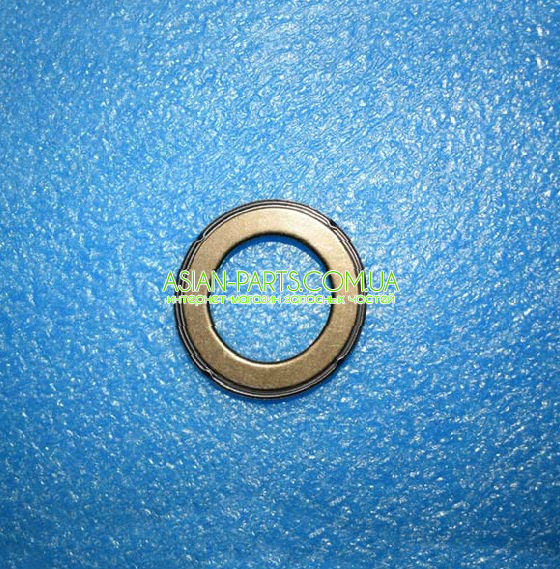

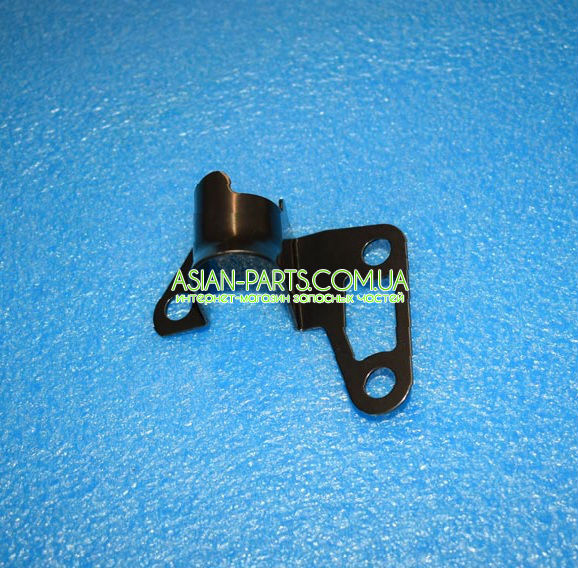

28	416AHA-1502144	TRACK BEARING	89	416AHA-1507000	CLUTCH INR HUB

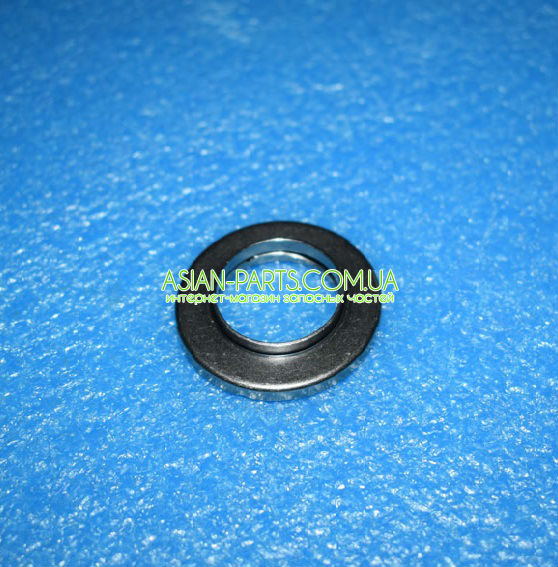

29	416AHA-1502145	TRACK BEARING	90	416AHA-1508000	RR COVER

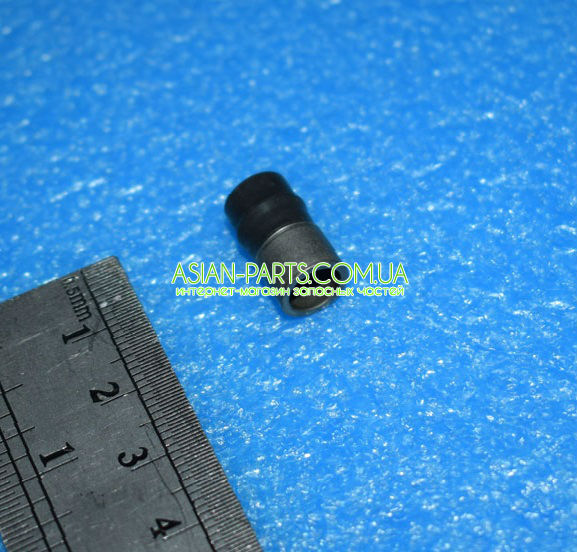

30	416AHA-1502211	WASHER	91	416AHA-1508114BA	SEAL RING-C3 CLUTCH OTR HUB

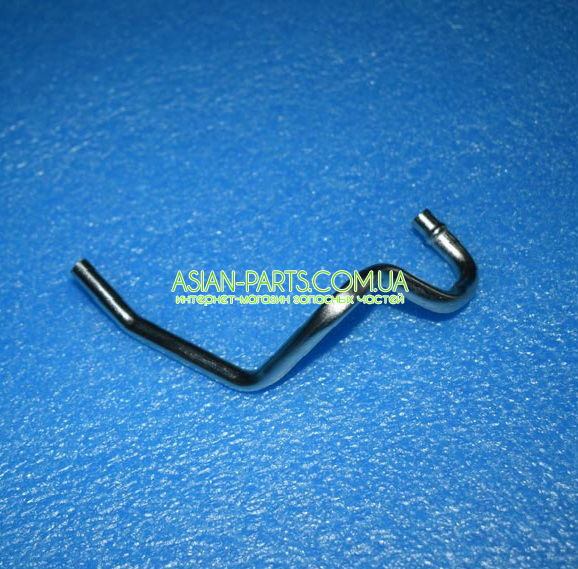

31	416AHA-1504114	GEAR PIPE-FINAL DRIVE	92	416AHA-1509000	MD SHAFT
32	416AHA-1502118	OIL PAN	93	416AHA-1511000	INR HUB SET-C2 CLUTCH

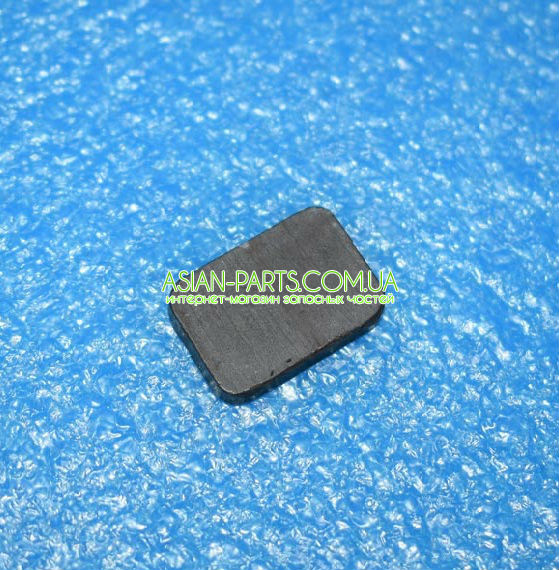

33	416AHA-1502119	MAGNET	94	416AHA-1512000	RR SUN GEAR SET

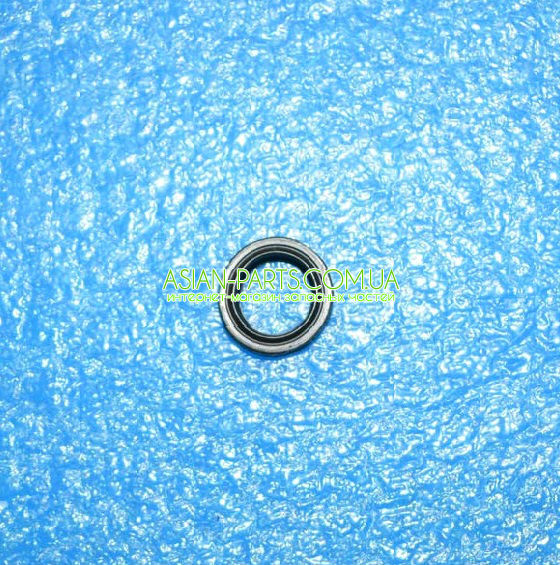

34	416AHA-1502212	WASHER	95	416AHA-1513000	UNILATERALISM CLUTCH-F1
34	416AHA-1503112	O RING	96	416AHA-1514000	B2 BRAKE ASSY

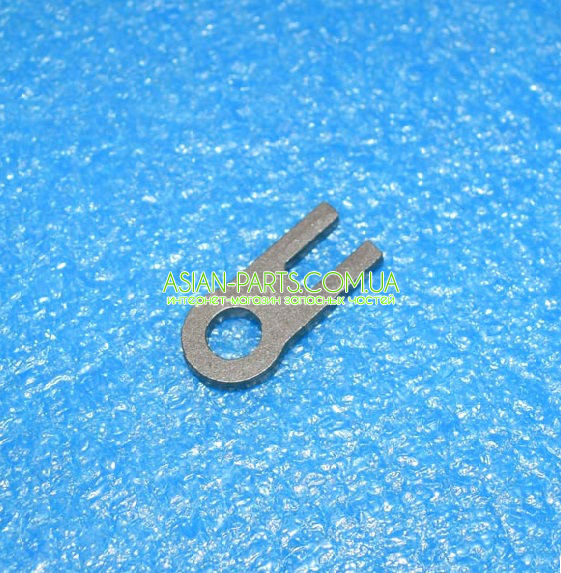

35	416AHA-1502124	LOCK CLIP-OIL TEMPERATURE SENSOR	97	416AHA-1515000	RR PLANET GEAR
36	416AHA-1502125	WASHER	98	416AHA-1515127	FR GEAR RING
37	416AHA-1503122	O RING	99	416AHA-1515128BA	CLIP RING-FR GEAR RING

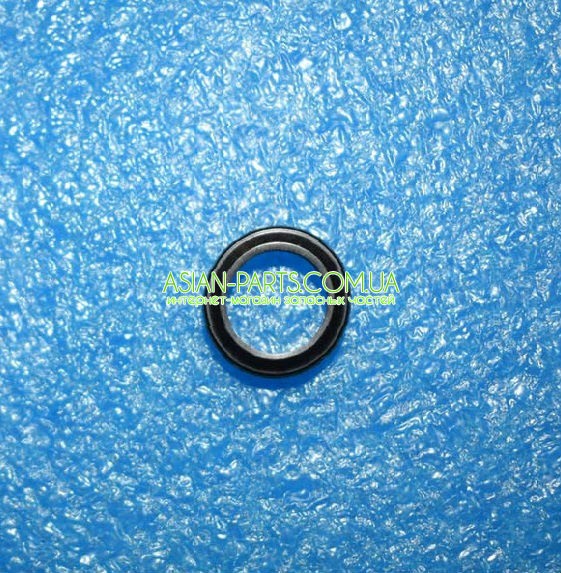

38	416AHA-1502126	WASHER	100	416AHA-1519112AA	ADJUSTING WASHER-OUTPUT FR BEARING

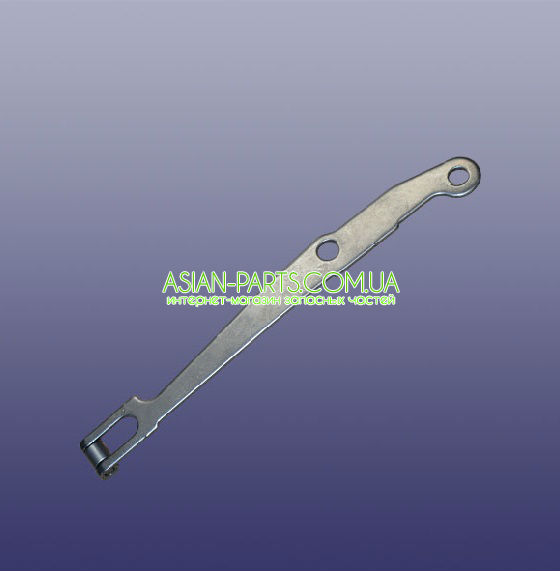

39	416AHA-1502122	ELASTIC STEEL FLAKE SET	100	416AHA-1519112AB	ADJUSTING WASHER-OUTPUT FR BEARING

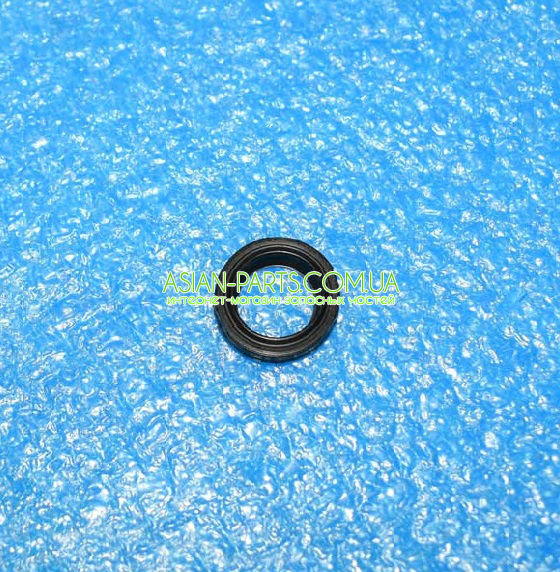

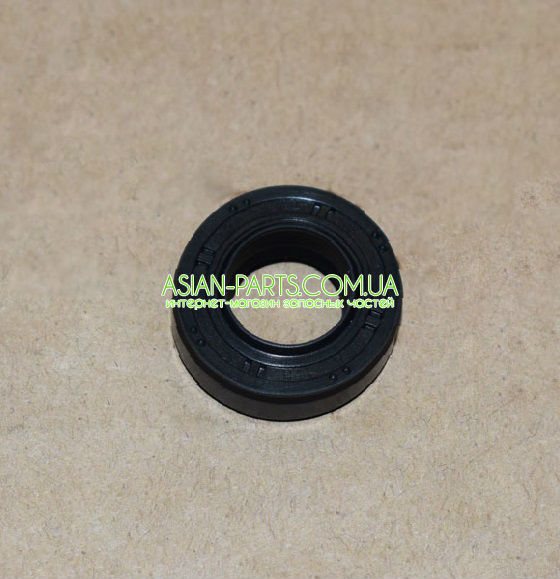

40	416AHA-1502139	OIL SEAL-SHIFT SHAFT	100	416AHA-1519112AC	ADJUSTING WASHER-OUTPUT FR BEARING

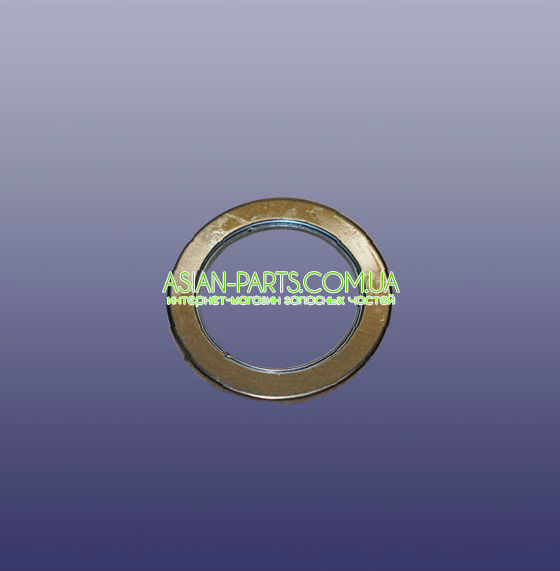

41	416AHA-1502151	TRACK BEARING-RR CLUTCH OTR HUB	100	416AHA-1519112AD	ADJUSTING WASHER-OUTPUT FR BEARING

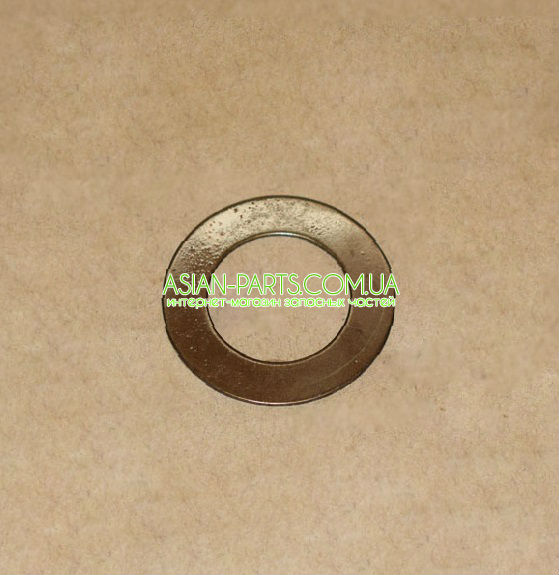

42	416AHA-1502152	RR RETAINING PLATE-C2 CLUTCH INR HUB	100	416AHA-1519112AE	ADJUSTING WASHER-OUTPUT FR BEARING

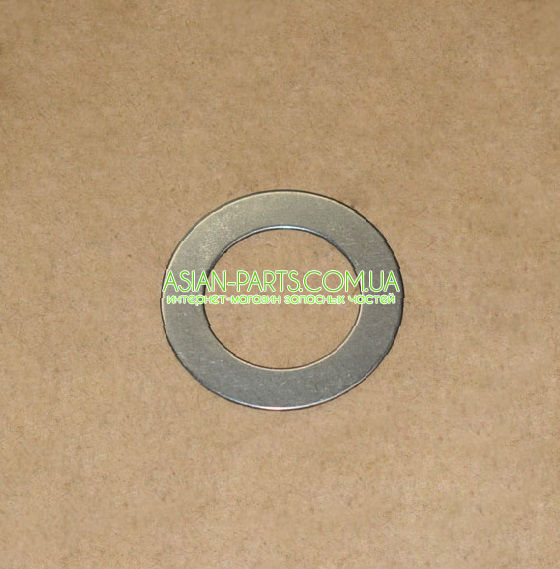

43	416AHA-1502153	TRACK BEARING-C2 CLUTCH INR HUB	100	416AHA-1519112AF	ADJUSTING WASHER-OUTPUT FR BEARING
44	416AHA-1502154	FR RETAINING PLATE-C2 CLUTCH INR HUB	100	416AHA-1519112AG	ADJUSTING WASHER-OUTPUT FR BEARING
45	416AHA-1504111	CONVERTER HOUSING	100	416AHA-1519112AH	ADJUSTING WASHER-OUTPUT FR BEARING
45	416AHA-1504111X	CONVERTER HOUSING	100	416AHA-1519112AI	ADJUSTING WASHER-OUTPUT FR BEARING
46	416AHA-1502155	RR TRACK BEARING-RR SUN GEAR	101	416AHA-1704000	OIL PUMP

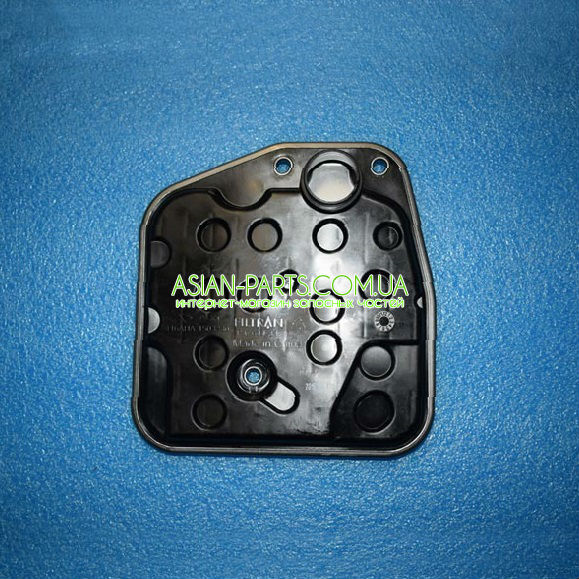

47	416AHA-1503230	Фильтр масляный АКПП	102	416AHA-1704111	FR OIL SEAL-OIL PUMP

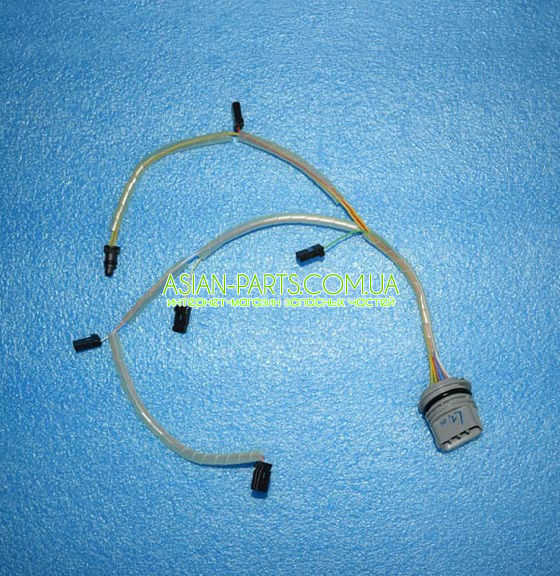

48	416AHA-1503240	WIRING HARNESS	103	416AHA-1704112	O RING

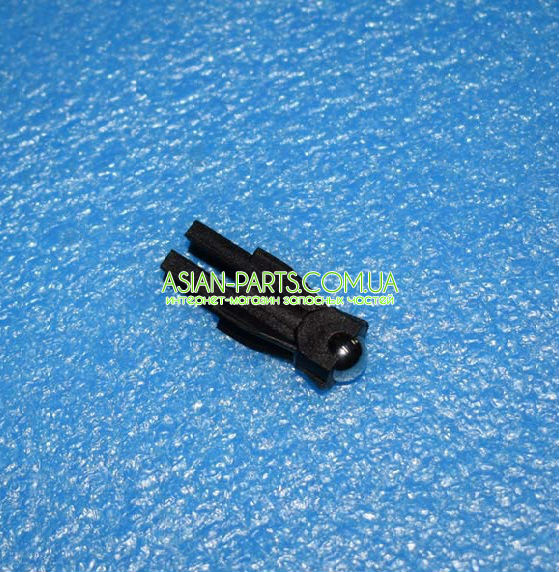

49	416AHA-1503250	STEEL BALL	104	416AHA-1704115	SEAL RING

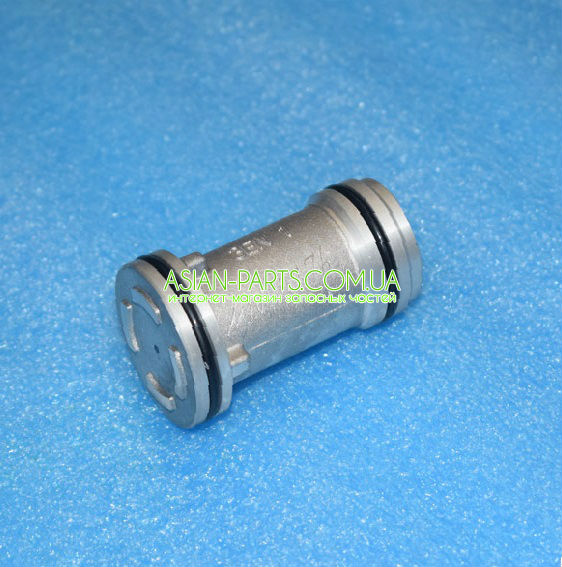

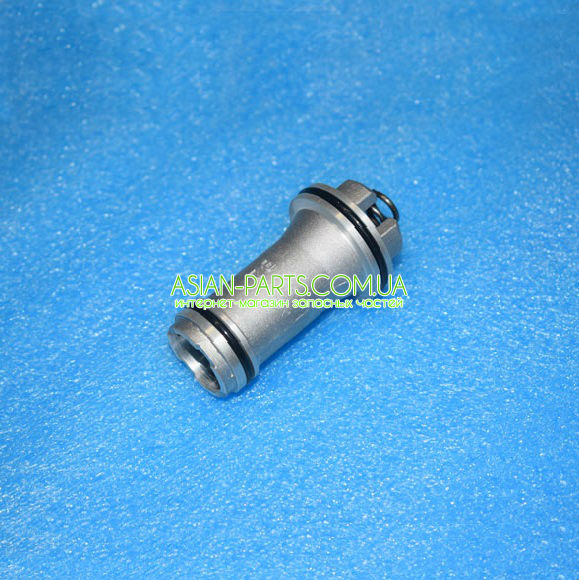

50	416AHA-1503260	ACCUMULATOR PISTON	105	416AHA-1709000	VALVE BLOCK

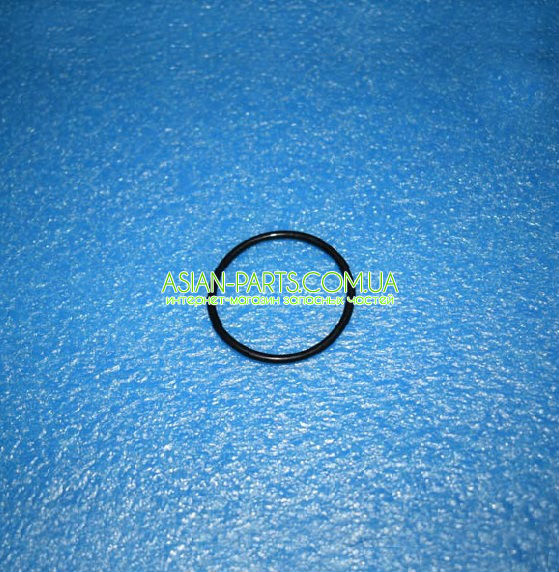

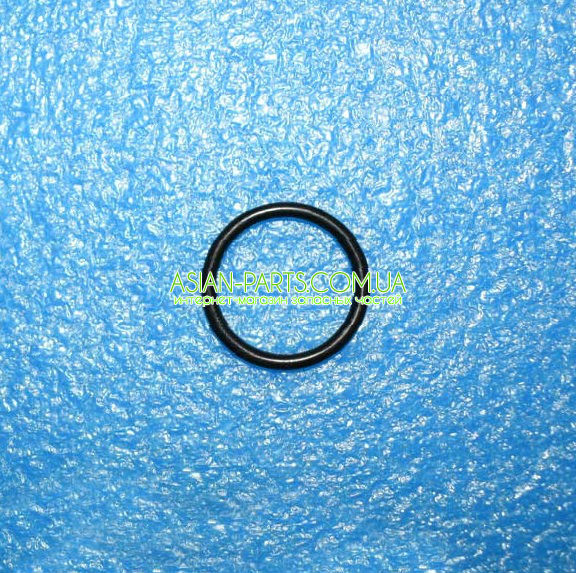

51	416AHA-1503264	O RING	106	416AHA-1709213	O RING
52	416AHA-1503270	ACCUMULATOR PISTON	107	416AHA-2302000	OUTPUT SHAFT

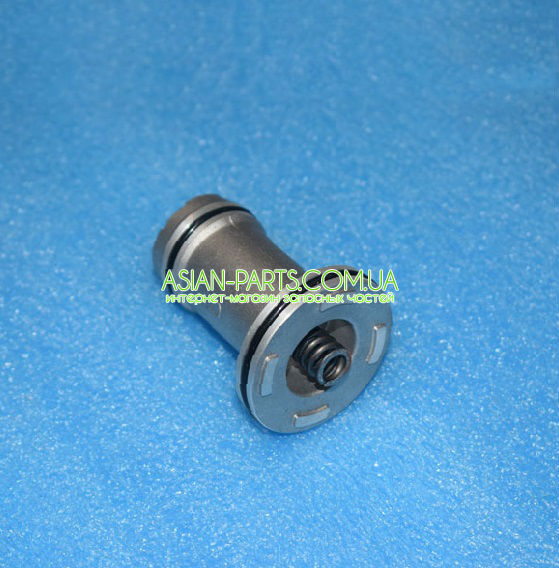

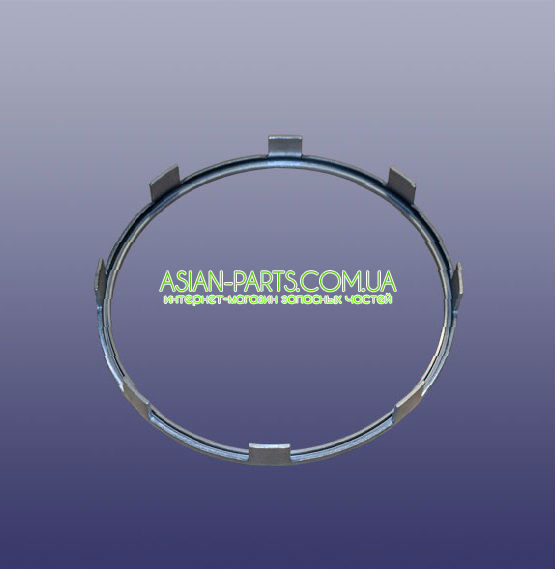

53	416AHA-1503272	O RING	108	416AHA-2303000	DIFFERENTIAL
54	416AHA-1503280	ACCUMULATOR PISTON	109	416AHA-2303112	DRIVEN GEAR-FINAL DRIVE

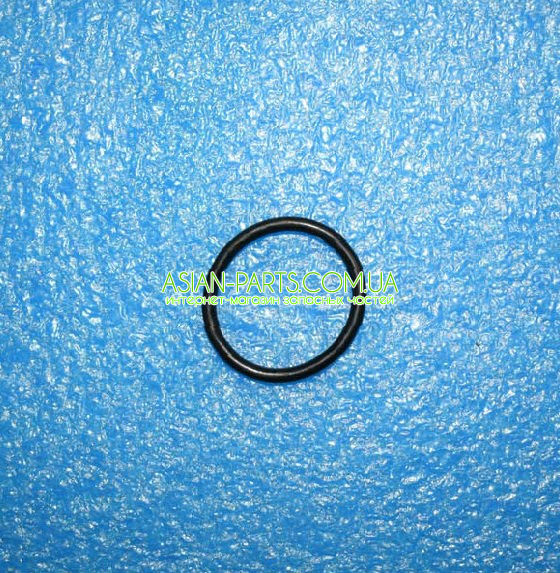

55	416AHA-1503283	O RING	110	416AHA-4004011AA10	TRANSMISSION LUBRICATION OIL
56	416AHA-1503284	O RING	111	416AHA-1500021	UP BAFFLE TC HOUSING

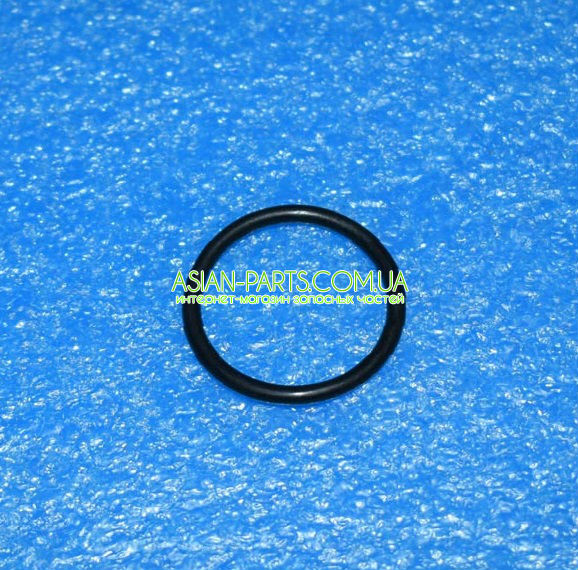

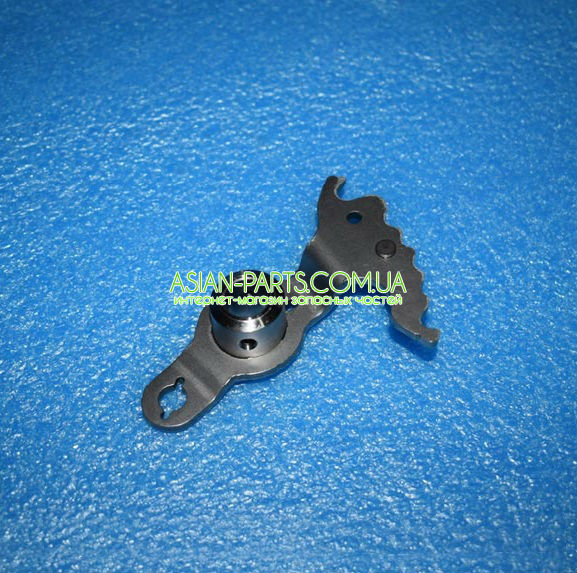

57	416AHA-1503290	PANEL-SHIFT SWITCH	112	513EHC-1703621	SPEED SENSOR-INPUT SHAFT
58	416AHA-1503310	SHAFT-PARKING CLAW	113	525MHA-1701203	LH OIL SEAL-DIFFERENTIAL

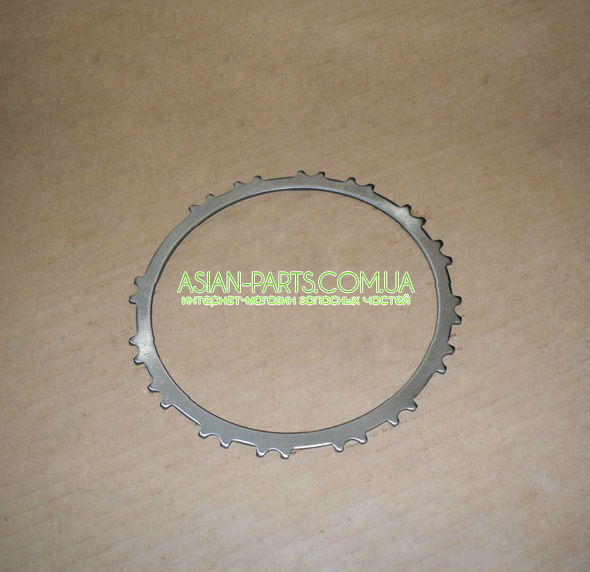

59	416AHA-1502156BA	BRAKE STEEL FLAKE-B1 BRAKE	113	525MHA-1701205	RH OIL SEAL-DIFFERENTIAL

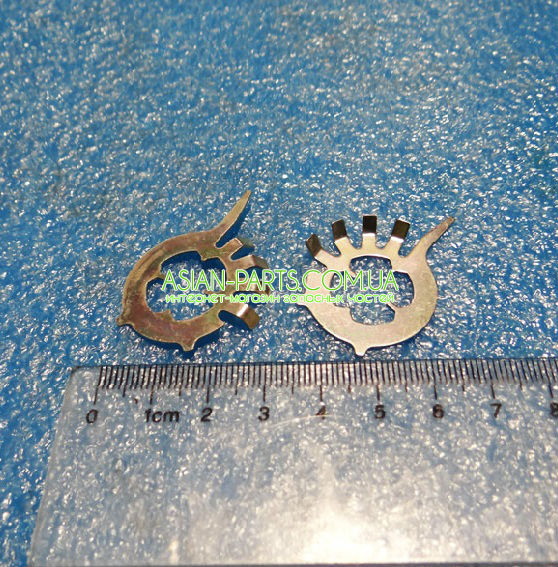

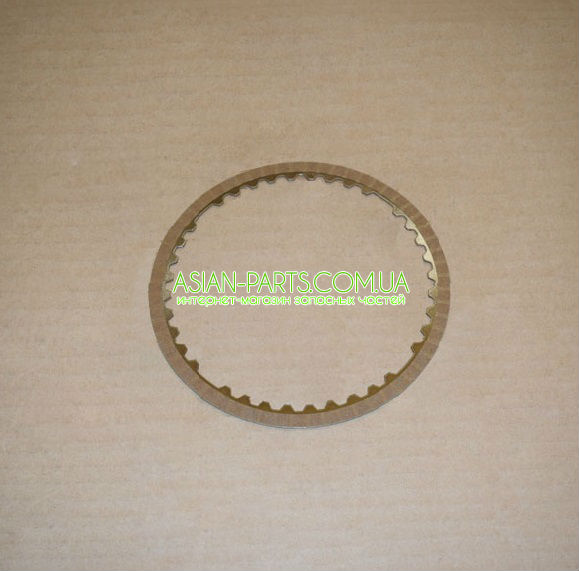

60	416AHA-1502157BA	BRAKE PAD-B1 BRAKE	114	A13-1502113	BRACKET-OIL PIPE CLIP
61	416AHA-1502158BA	BRAKE FLANGE-B1 BRAKE	115	A13-1503130	OIL INLET COOLING PIPE

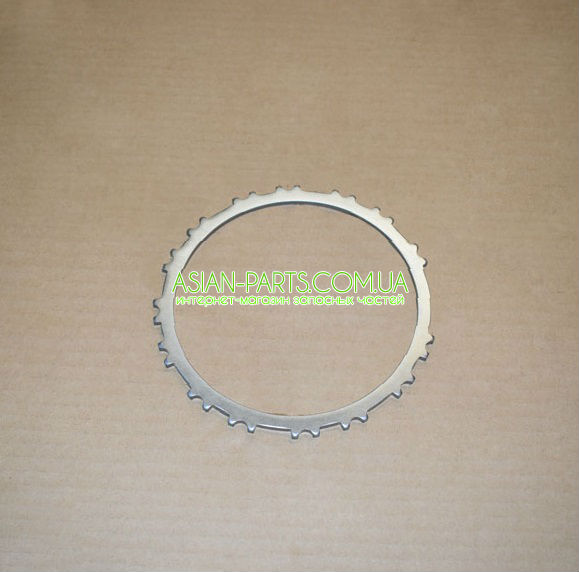

61	416AHA-1502158BB	BRAKE FLANGE-B1 BRAKE	116	A13-1503140	OIL OUTLET COOLING PIPE

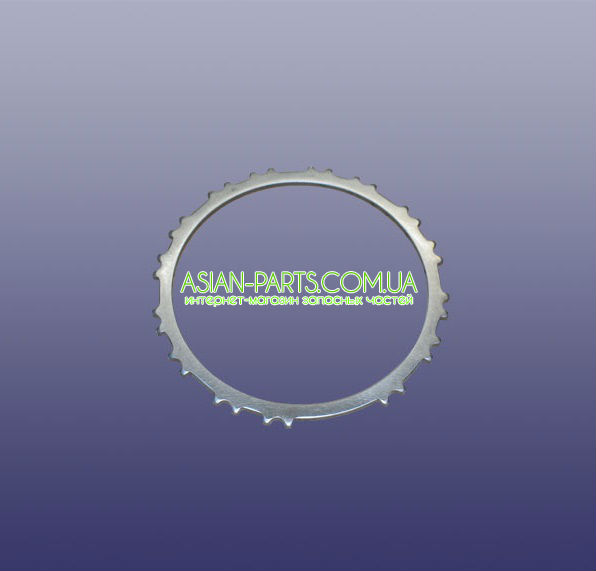

61	416AHA-1502158BC	BRAKE FLANGE-B1 BRAKE

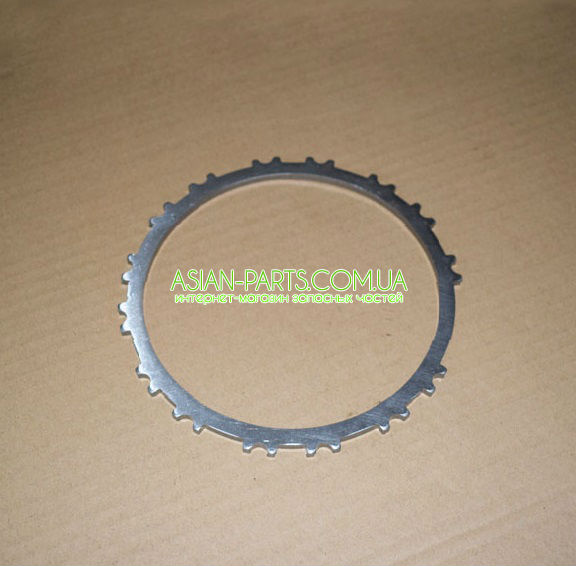

61	416AHA-1502158BD	BRAKE FLANGE-B1 BRAKE
