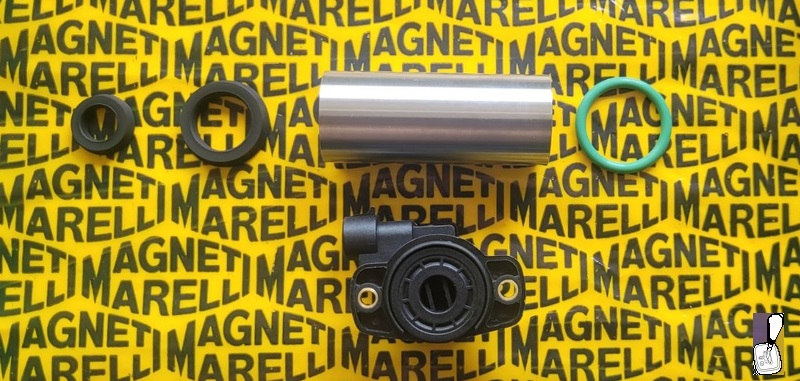

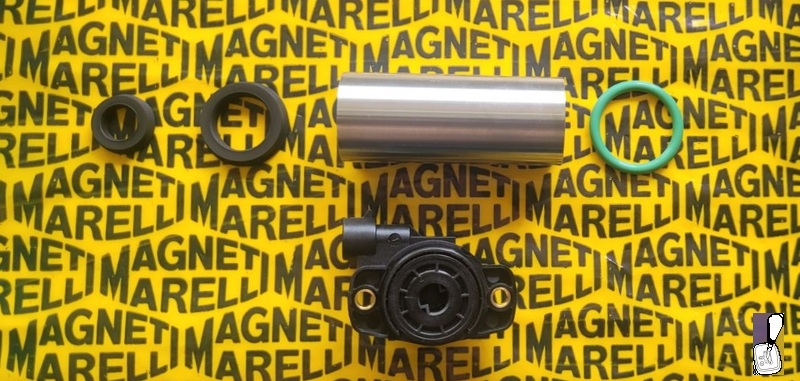

установленого на блоке клапанов QR512E-1707001ab роботизированной КПП автомобиля марки Chery QQ включает в себя: две манжеты на поршень привода сцепления qr512e-1707018ab, трубку и уплотнитель корпуса qr512e-1707025, уплотнитель и сам датчик положения сцепления qr512e-1707015.
Поломка актуатора сцепления робота chery QQ может сопровождается следующими признаками:
1. Загоранием чека по коробке передач "солнышко" на панели приборов и соответствующим ошибкам P1810 или P1743.
2. Невозможно переключить какую-либо передачу, переключаться на заднюю передачу, запускаться после переключения и может автоматически переключаться на нейтральную передачу во время движения.
3. Коробка робот становиться в аварийный режим, что позволяет включить только первую, вторую и заднюю передачи.

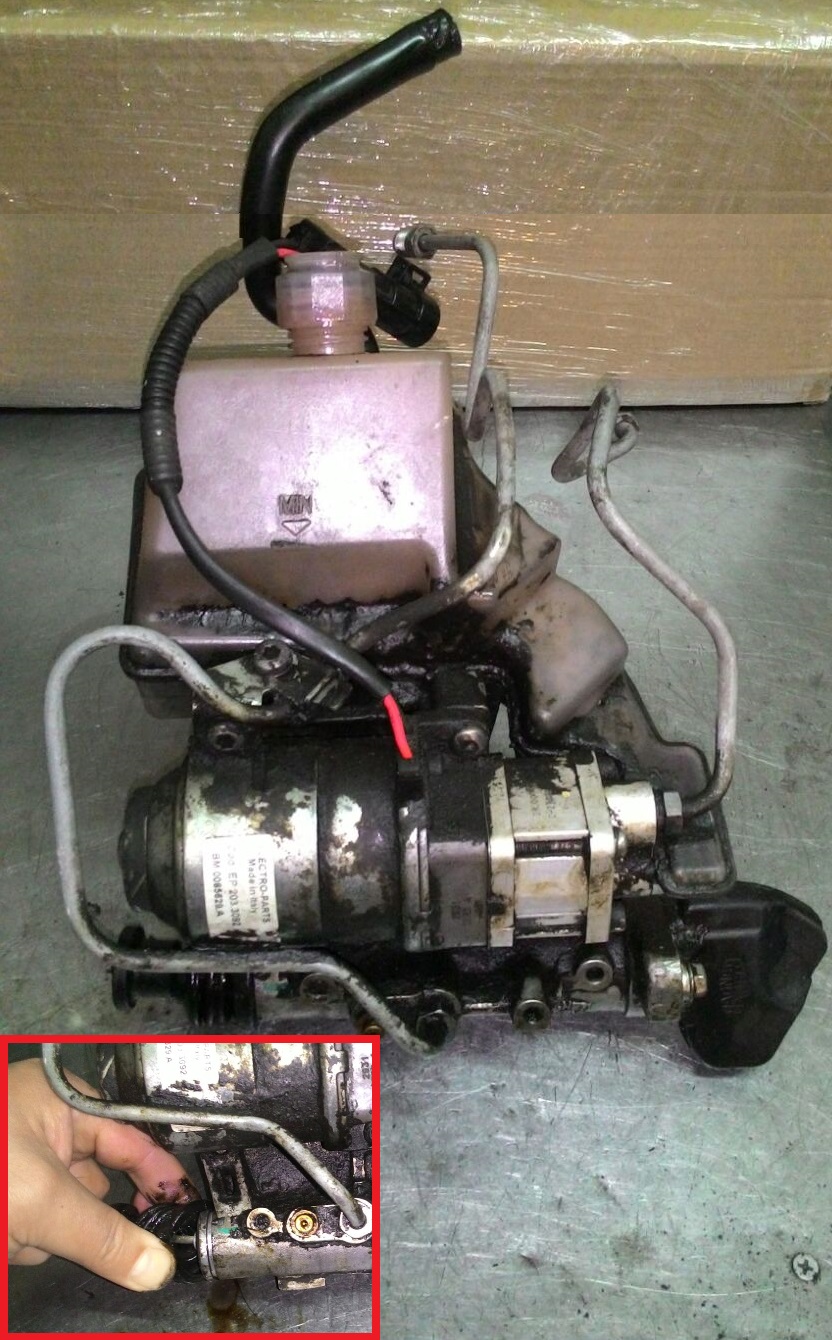

Снятие и установку актуатора сцепления роботизированной коробки переклюения передач проще всего производить путем снятия узла "Бачок-наасос- привод сцепления", через верх, вращая конструкцию, чтобы обойти z-образный патрубок охлаждения двигателя. Для этого потребуется отсоединить: 1. Корпус воздушного фильтра, 2. АКБ и площадку под ним, 3. Планку крепления разъемов жгута проводки РКПП и отстегнуть разъем насоса РКПП, 4. Трубки высокого давления и резиновый патрубок "обратки", 4. Отстегнуть разъем датчика положения сцепления на цилиндре и пластиковую втулку троса с лапки МКПП, 5. Три болта кронштейна актуатора сцепления. Схема ремонта привода сцепления приведена в конце описания ремкомплекта.
Утечка рабочей жидкости роботизированной коробки переключения передач, через привод сцепления, обычно происходит в районе пыльника троса, но и нередки случаи, когда atf selespeed попадает внутрь кронштейна, что вызывает вытекание жидкости через датчик, через стык крепления сенсора и корпуса актуатора, а в худшем случае приводит к поломке пластикового сенсора крепления датчика и самого датчика положения сцепления (ошибка P1743) и обрыву троса сцепления РКПП.
Ниже на изображении показано расположение уплотнителя и манжет ремкомплекта цилиндра сцепления.
После завершения сборки цилиндра сцепления роботизированной коробки переключения передач (инструкция предложена ниже) и его установки, следует залить гидравлическую жидкость в бачок робота и в обязательном порядке провести процесс выпускания воздуха через канал внешнего контура, чтобы удостовериться, что пузырьки воздуха исчезли полностью, процесс адаптивного переключения передач необходимо провести 5 раз (возможен вариант в ручную, без автодиагностики). Затем после завершения адаптации коробки робот, следует выключить двигатель на 10 секунд, чтобы данные по обучению переключения роботизированной коробки сохранились в блоке ЭБУ РКПП.
На рисунке изображена данная позиция товара в системе устройства автомобиля, а также ниже в таблице перечислены позиции автозапчастей с оригинальными номерами и названиями установленные рядом либо информационно-дополняющие указанную позицию товара.
№ | Оригинальный номер | Оригинальное название |
1 | Q1840820 | HEX FLANGE BOLT |
2 | Q1840850 | HEX-HEAD FLANG BOLT |
3 | Q218B816 | SCREW |
4 | Q218B820 | SCREW |
5 | QR512E-1602213 | BRACKET-CLUTCH STOP POSITION |
6 | QR512E-1602306 | BRACKET-CLUTCH ACTUATOR |
7 | QR512E-1702101 | BRACKET-SPEED SELECTOR |
8 | QR512E-1702103 | SHIFT FINGER-SPEED SELECTOR |
9 | QR512E-1702107 | GASKET-BRACKET |
10 | QR512E-1702108 | GASKET-BRACKET |
11 | QR512E-1702632 | LOCKING BLOCK-SHIFT FINGER |
12 | QR512E-1702634 | SNAP RING |
13 | QR512E-1703621 | SPEED SENSOR-INPUT SHAFT |
14 | QR512E-1707001AB | SPEED SELECTOR |
15 | QR512E-1707011 | OIL PIPE-LOW PRESSURE |
16 | QR512E-1707011AB | OIL PIPE-LOW PRESSURE |
17 | QR512E-1707012 | OIL PRESSURE SENSOR |
18 | QR512E-1707013 | ACCUMULATOR-SPEED SELECTOR |
19 | QR512E-1707014 | WIRING HARNESS-SPEED SELECTOR |
20 | QR512E-1707014AB | WIRING HARNESS-SPEED SELECTOR |
21 | QR512E-1707015 | POSITION SENSOR-SPEED SELECTOR |
22 | QR512E-1707016 | HYDRAULIC OIL TANK |
23 | QR512E-1707017 | WASHER-CLUCTH POSITION SENSOR |
24 | QR512E-1707018AB | CLUTCH ACTUATOR |
25 | QR512E-1707019 | OIL PUMP MOTOR-SPEED SELECTOR |
26 | QR512E-1707020AB | HIGH PRESSURE PIPE |
27 | QR512E-1707021AB | HIGH PRESSURE PIPE-PUMP TO VALVE |
28 | QR512E-1707022 | ELECTROMAGNETIC VALVE |
29 | QR512E-1707023 | ELECTROMAGNETIC VALVE |
30 | QR512E-1707024 | ELECTROMAGNETIC VALVE |
31 | QR512E-1707025 | SEAT-CLUTCH POSITION SENSOR |
32 | QR512E-4004011 | HYDRAULIC OIL-SPEED SELECTOR |
33 | QR512E-1707027 | CLIP-SELESPEED PISTON COVER |
34 | QR512E-1707028 | SELESPEED PISTON COVER |
