04.12.2017
Ошибка коробки робот P2909 проявляется на авомобилях Chery Kimo и Chery Beat и соровождается при этом выбиванием передачи либо на пониженную либо в нейтраль, при этом эти же симптомы могут проявлятся и без сопровождения ошибки.
Шаг №1. Подключите сканер Launch X431 к диагностическому разъему автомобиля марки Chery, включите зажигание, запустите двигатель и проведите самообучение сцепления. После самообучения сцепления заглушите двигатель и вытащите ключ с замка зажигания на 15-20 секунд. После этого опять включите зажигание и снова проведите самообучение сцепления роботизированной коробки переключения передач Chery. Если самообучение робота чери провести невозможно и на автомобиле chery не включаются передачи, проверьте наличие DTS кодов в системе, при необходимости распечатайте коды неисправностей РКПП и удалите их, если коды ошибок стерлись проведите снова адаптацию робота чери, если после этого робот не переключает передачи то перейдите к шагу №2.

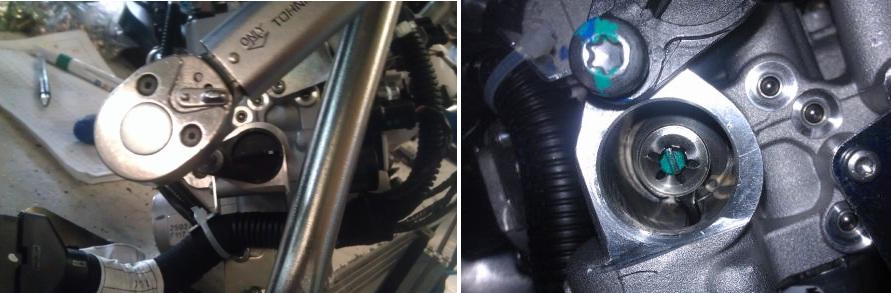

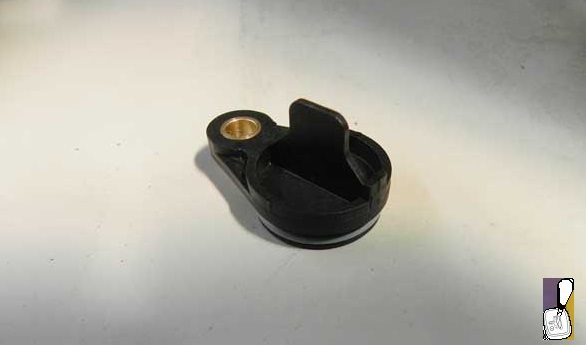

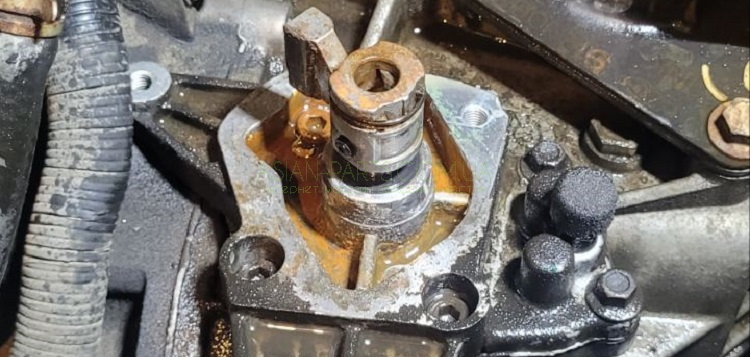

Шаг №2. Переключите селектор переключения передач в позицию задней скорости "R", откройте капот автомобиля и открутите болты защитного пыльника 513eha-1707036 штока переключения коробки робот чери. Проверьте положение штока переключения робота. Шток должен быть расположен в таком положении, как показано на рисунке ниже. Если шток находится в правильном положении, переключите селектор выбора передач в положение нейтральной скорости "N" и перейдите к шагу №3. Если имеются отклонения от заданного положения, перейдите к шагу №4.

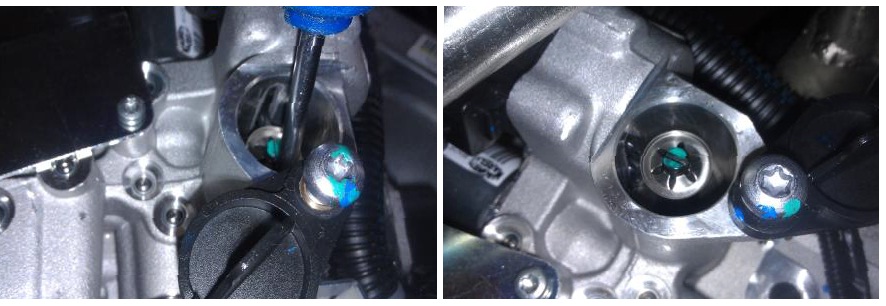

Шаг №3. Нажмите на паз штока привода переключения передач плоской отверткой и отпустите его. Проверьте, может ли шток робота вернуться в изначальное положение, если да то перейдите к шагу №5. Если шток не возвращается в начальную позицию, снимите датчик положения переключения передач 513eha-1707015 и проверьте не имеет ли повреждений стержень механизма выбора передач и сам датчик. Если датчик и механизм выбора передач робота чери не имеют повреждений, перейдите к шагу №4.

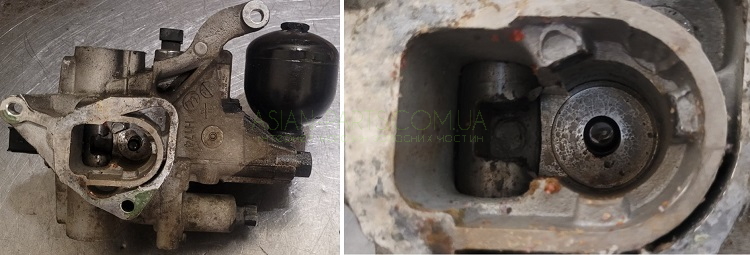

Шаг №4. Проверьте уровень масла в бачке 513eha-1707016, снимите гидравлический блок клапанов робота чери 513eha-1707033, проверьте, как переключается клапан включения, если переключение затрудненное, долейте масло qr512e-4004011 (классификация: Dexron III) либо 513eha-4004011 (классификация: CITROEN 9979A4, FIAT 15081616, FIAT 9.55550-SA1, PEUGEOT 9979A4), установите блок клапанов РКПП на автомобиль и проведите адаптацию роботизированной коробки переключения передач. После адаптации снимите гидравлический блок РКПП и проверьте клапан снова. Если включение клапана затруднено, следует обратиться в нашу компанию "asian-parts" с целью ремонта роботизированной коробки чери.

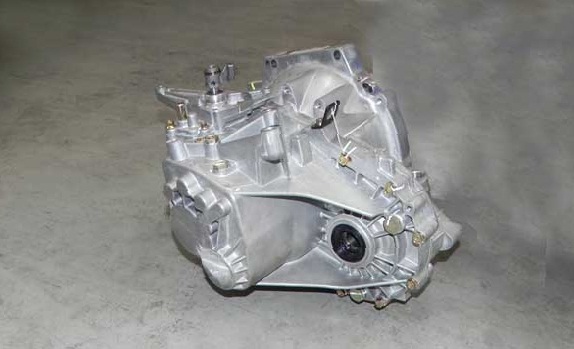

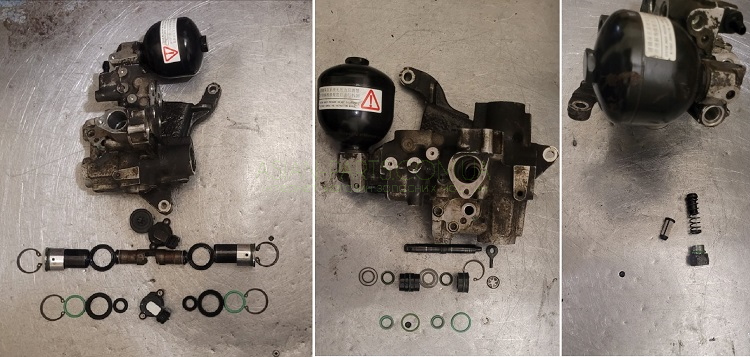

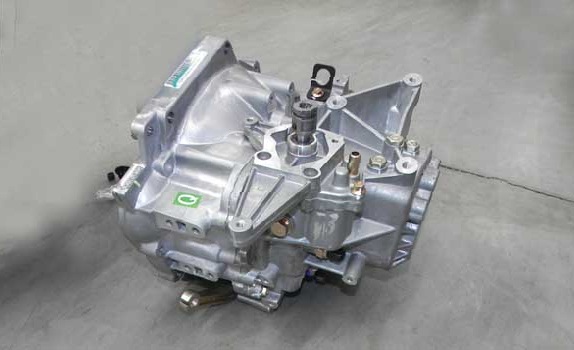

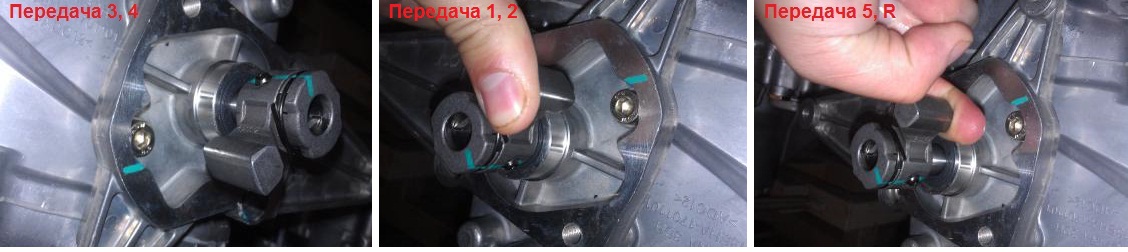

Шаг №5. Проведите снятие робота с механической части КПП 513eha-1700020, 513eha-1700020ca, придавите шток выбора передач для включения первой и второй передачи, потяните к верху шток выбора передач для выбора пятой и задней передачи. Проверьте, как переключаються передачи способом, как показано на рисунке ниже. Если при переключении передач возникают затруднения, перейдите к шагу №6, иначе решение следует искать в гидравлической части робота чери 513eha-1707010, для устранения проблем робота Chery.

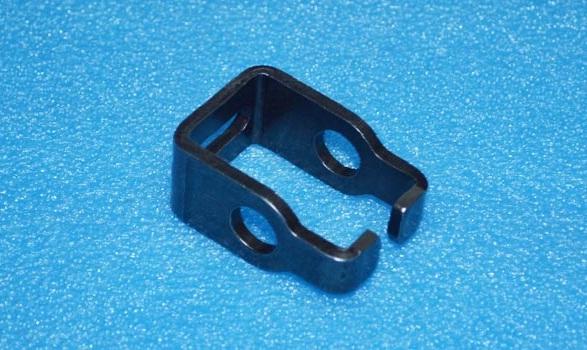

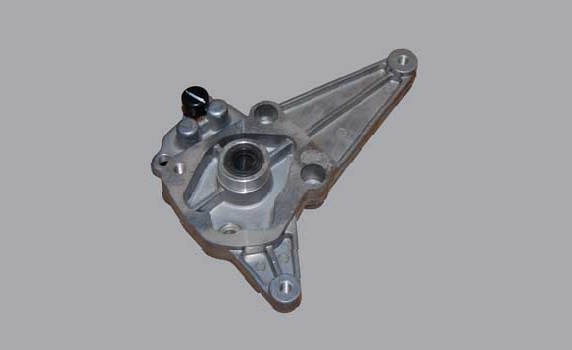

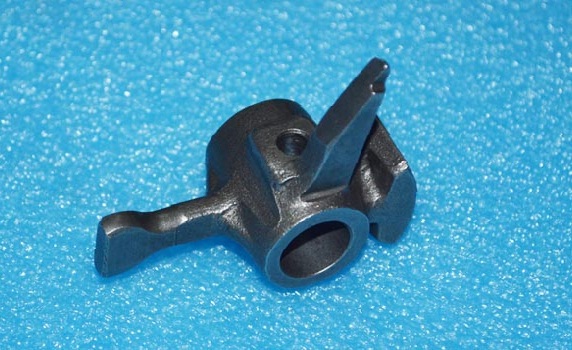

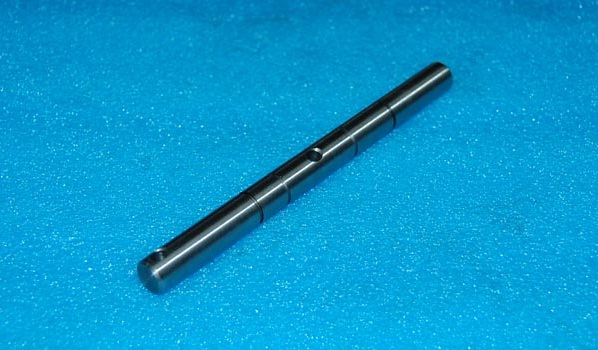

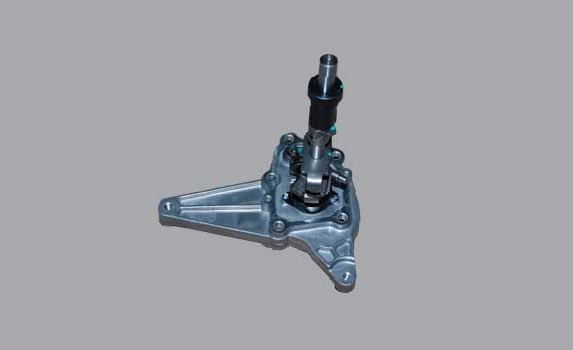

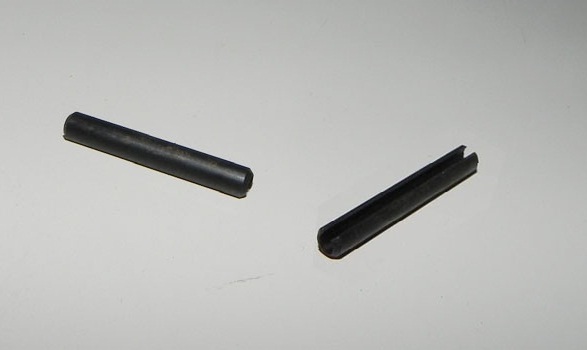

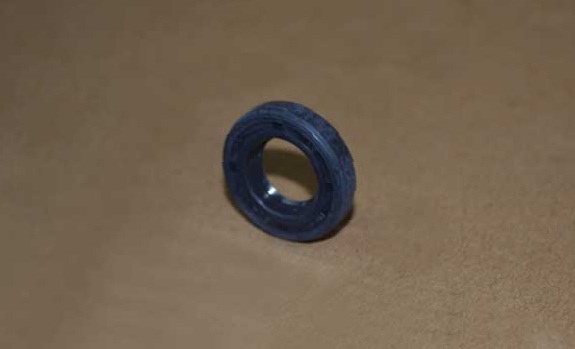

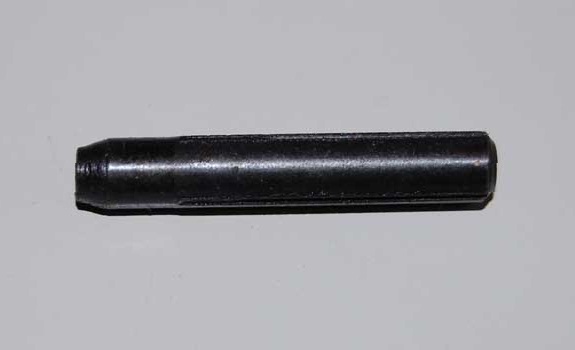

Шаг №6. Если шток выбора передач не возвращается в исходное положение при включении какой-либо передачи, проблему следует искать в механизме переключения передач, надлежит провести осмотр деталей 513eha-1702420, 513eha-1702400, qr512e-1702211, qr512e-1702212, qr512e-1702203, qr512e-1702213, qr512e-1702227, qr512e-1702103, 513eha-1702517 и при неоходимости заменить. Проверьте расстояние между диапазоном включения передачи 1-2 и передачи 5-R и растояние между диапазоном нейтрали. Рабочее расстояние должно быть не больше 6-8 мм. Если расстояние состовляет больше допустимой нормы в 8 мм, проверьте шплинты на предмет излома либо деформации. Если расстояние меньше 6 мм, снимите механизм выбора передач, проверьте состояние подшипника линейного перемещения, при неоходимости замените.
Следующая информация носит ознакомительный характер.
К современным линейным направляющим предъявляются повышенные требования в отношении жесткости и надежности. Также важными критериями являются минимальное монтажное пространство и низкие требования к техобслуживанию.
Линейные подшипники нового образца оснащаются сепараторами оптимизированной конструкции, а также меньшим количеством компонентов увеличенного размера: шарики, дорожки шариков, смазочные канавки и зоны рециркуляции, что способствует плавности хода при пониженном трении и уровне шума.
Выход подшипника из строя вследствие контактной усталости случается редко, а фактический срок службы подшипников обычно превышает расчетный номинальный ресурс. Однако в некоторых областях применения встречаются преждевременные отказы подшипников. Понимание механизма выхода из строя является крайне важным для непрерывного улучшения его эксплуатационных характеристик. Надежность подшипников в различном оборудовании подчиняется принципу слабого звена, т.е. неисправность является следствием выхода из строя самого слабого звена внутри рассматриваемой системы. В условиях недостаточного смазывания отказ подшипника может произойти в результате разрушения или изнашивания поверхности - недостаточный уровень масла в механической части КПП Chery Kimo и Chery Beat приводит к данному результату.

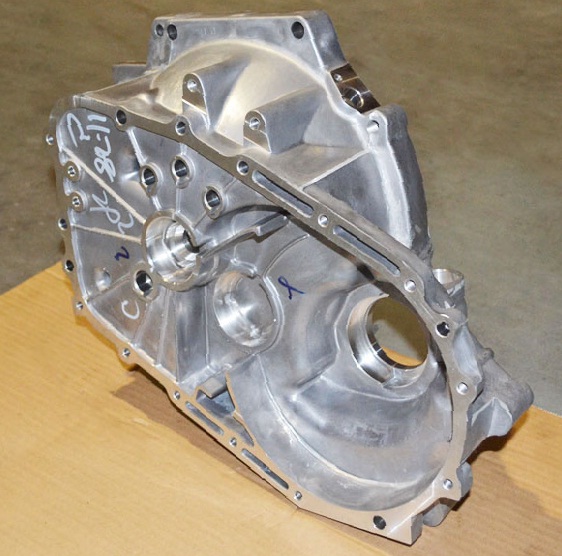

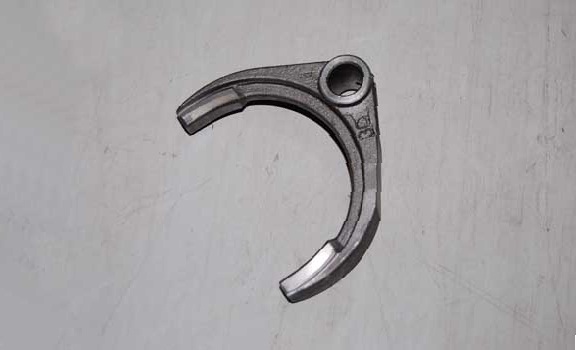

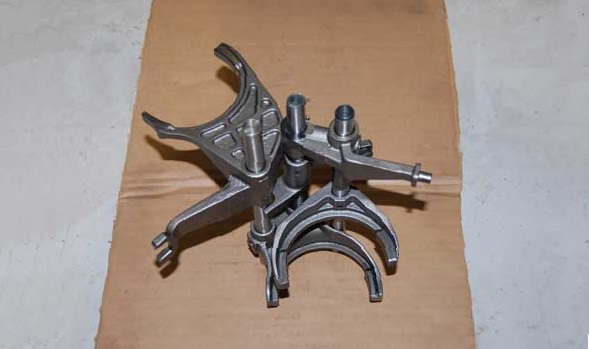

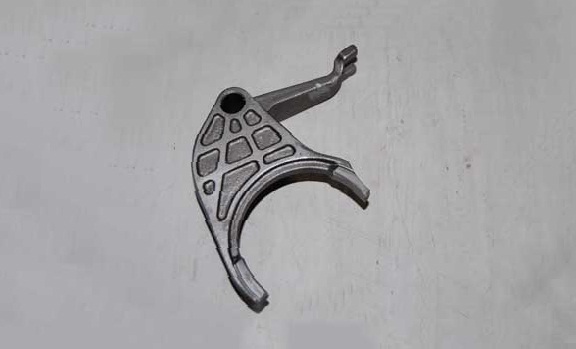

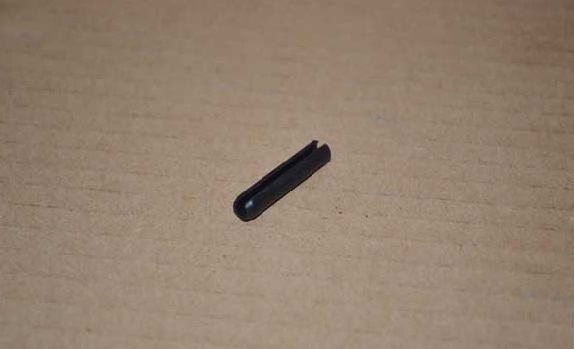

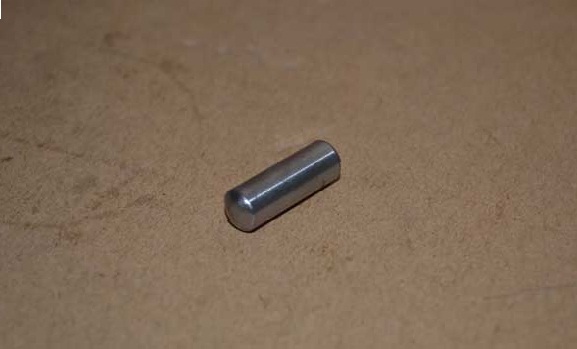

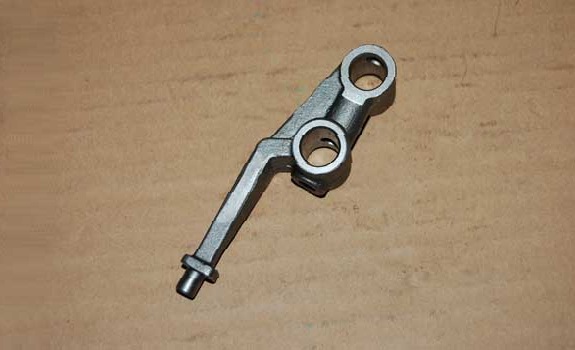

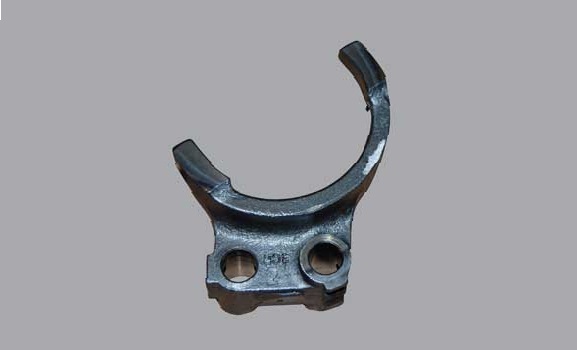

Шаг №7. Если расстояние между диапазоном переключения передач в норме, проверьте не имеют ли задиров вилки механима переключения передач 513eha-1702010: вилка первой и второй передачи 513eha-1702101, вилка третьей и четвертой передачи 513eha-1702201, вилка пятой передачи 513mha-1702301, вилка задней передачи 513eha-1702304, шплинты 513mha-1702305 и q5280526f9, если на вилках механизма присутствуют следы трения или задиры, возможный метод устранения - шлифовка вилок механизма переключения передач. Также следует осмотреть корпус КПП 513eha-1701101 и 513mha-1701201 на наличие повреждений корпусных частей, при необходимости проведите замену либо ремонт.
Если проблему не удалось устранить указанными выше способами, обратитесь в нашу компанию "asian-parts" с целью ремонта роботизированной коробки.
