Ремкомплект 7701471979 з трубкою приводу зчеплення РКПП

Ремкомплект 7701471979 з трубкою приводу зчеплення РКПП - Інформація

Ремонтний комплект циліндра зчеплення 7701047595 7701070838

встановленого на блоці клапанів 77 01 070 843 роботизованої коробки перемикання передач (РКПП) автомобіля марки Renault Twingo 2, Clio 2, Megane 3.

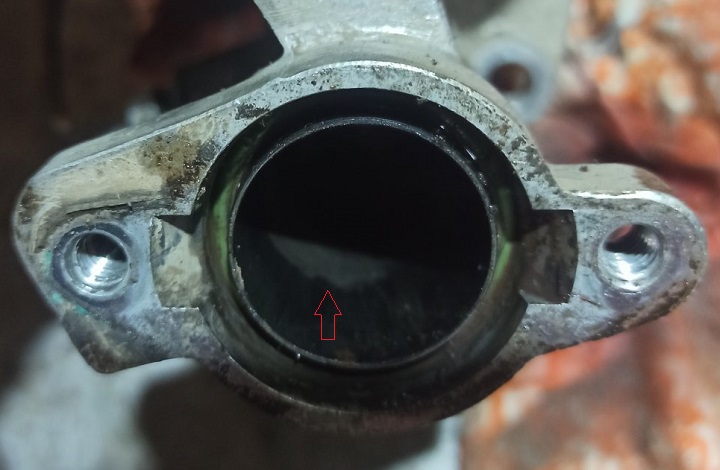

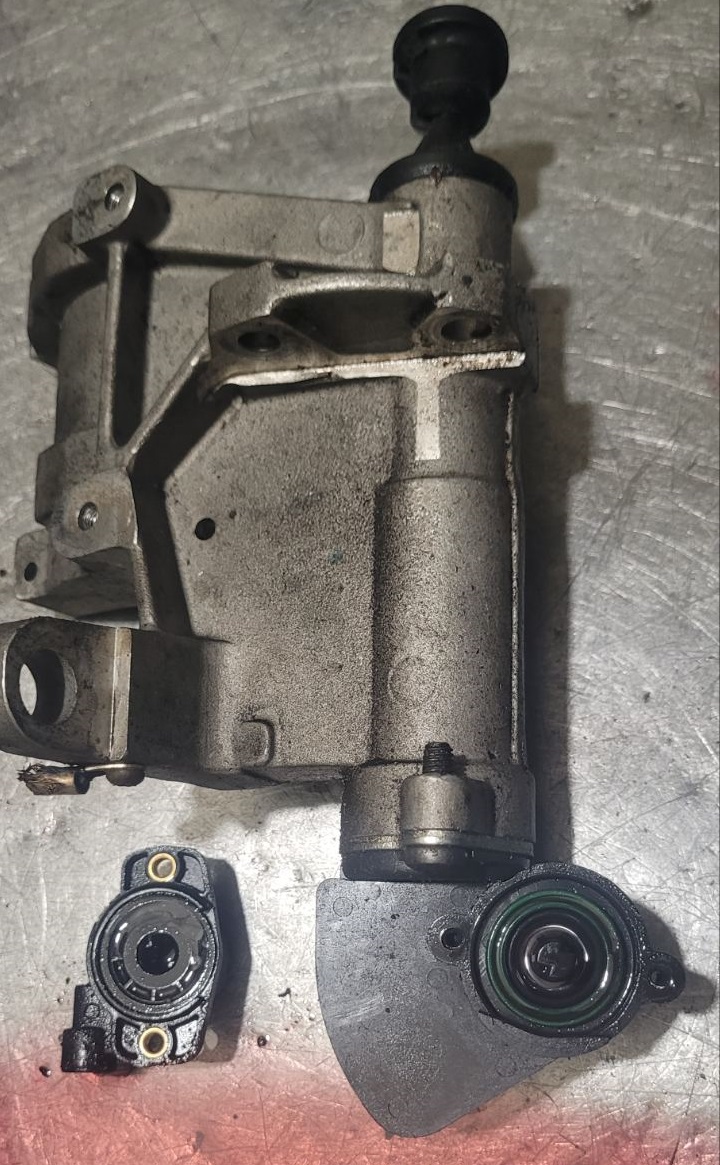

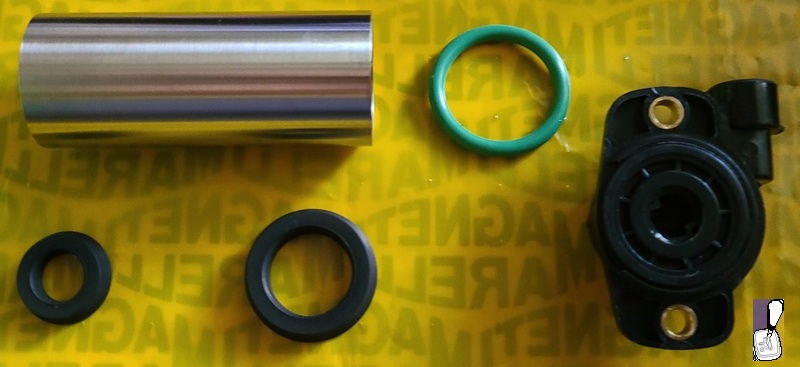

Для ремонту актуаторів зчеплення роботизованих коробок передач автомобілів Renault використовується ремонтний комплект, який включає манжети на поршень циліндра зчеплення, датчик положення зчеплення, внутрішню трубку корпусу актуатора і ущільнювач на неї. Нижче на фото варіант витоку рідини роботизованої коробки передач в районі кронштейна кріплення датчика положення зчеплення, внаслідок зносу "великої" манжети поршня або утворення "ями" у внутрішній трубці циліндра зчеплення.

remont-podtekaniya-cilindra-scepleniya-7701047595

7701471979 7701070838

На малюнку зображено дану позицію товару в системі пристрою роботизованої КПП автомобіля марки Renault Megane 3: (тип BZ12), код двигуна R9M, тип коробки JH1; анологічний гідроблок встановлений на Renault Twingo 2, Clio 2, а також нижче в таблиці перераховані позиції автозапчастин з оригінальними номерами та назвами, встановлені поряд або інформаційно-доповнюючі вказану позицію товару.

№	Номер	Назва	OEM крос номер / Примітка
1	7701471979	Ремонт циліндра 7701070838
1	7701471979	Ремкомплект з трубкою циліндра
1	7701047595	Ремкомплект з тросом циліндра
2	7701047590	Блок циліндра зчеплення та насоса	77 01 047 594, 77 01 070 838
3	7701047595	Гідроциліндр зчеплення	до 21.01.2008 р.
3	7701070838	Гідроциліндр зчеплення
4	7701047594	Насос блока перемикання передач	до 21.01.2008р. Позначення = DENSO
4	7701070840	Насос блока перемикання передач	після 21.01.2008г. Позначення = ELECTROPARTS
5	7701070843	Гідроблок РКПП
6	7701471978	Бачок РКПП	77 01 476 045
7	7701047593	Ущільнювальне кільце
8	7701047592	Пробка бачка	77 01 064 011
9	7701204055	Датчик положення зчеплення	до 21.01.2008г. Позначення = PF2C
9	7701070837	Датчик положення зчеплення	Позначення = PF7C
10	8200512389	Кришка бачка	Зображення (натисніть тут)
11	7701047576	Трубопровід високого тиску	до 22.12.2006р.
11	7701068821	Трубопровід високого тиску
12	7701047578	Трубка низького тиску	77 01 054 203
13	7701047577	Трубопровід високого тиску	до 22.12.2006р., 77 01 060 923
13	7701068820	Трубопровід високого тиску
14	7701471976	Акумулятор РКПП	77 01 063 957, 77 01 070 496
15	7701047584	Ущільнювальне кільце
16	7701047585	Датчик тиску	77 01 054 202
17	7701047796	Клапан електромагнітний	77 01 472 062
17	7701472062	Клапан електромагнітний	77 01 070 961, Позначення = CK.0002961
17	7701071972	Клапан електромагнітний	Позначення = CK.0097131, 77 01 070 961
18	7701047588	Клапан електромагнітний	до 21.01.2008р., Позначення = CK.0002963, 7701070836
18	7701070836	Клапан електромагнітний	Позначенння = CK.0095435
19	7701047795	Клапан електромагнітний зчеплення	77 01 070 962, Позначення = CK0002962
19	7701471977	Клапан електромагнітний зчеплення	Позначення = CK.0002962
19	7701070962	Клапан електромагнітний зчеплення	77 01 471 977, Позначення = CK.0002962
19	7701071974	Клапан електромагнітний зчеплення	Позначення = CK.0097135
20	7701047589	Кришка гідроблока РКПП
21	7701047587	Ущільнювальне кільце
