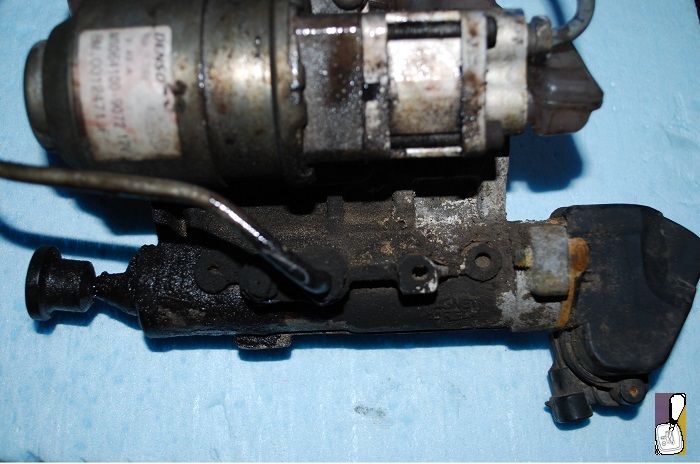

Ремонт гідроциліндра зчеплення встановленого на блоці клапанів 7701070843 роботизованої коробки перемикання передач автомобіля марки Renault Twingo 2, Clio 2, Megane 3.

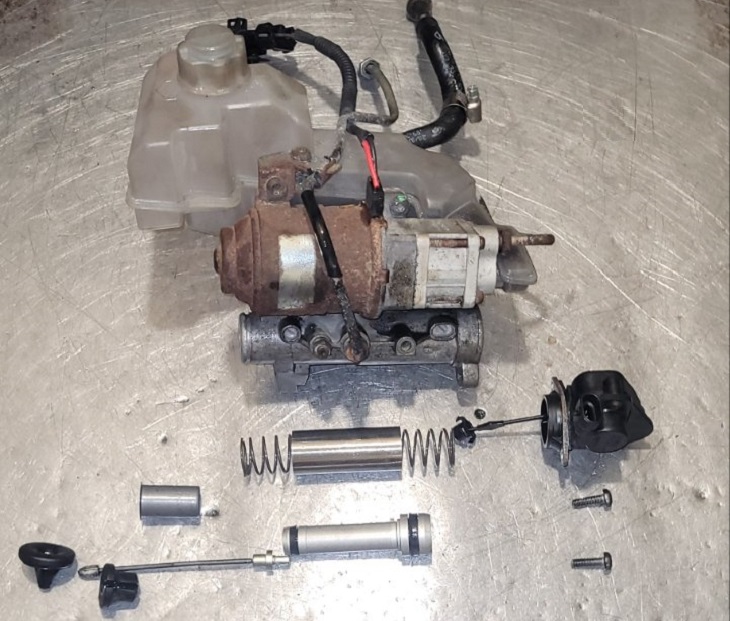

Для ремонту актуаторів зчеплення роботизованих коробок передач автомобілів Renault використовується кілька видів ремонтних комплектів, які включають манжети на поршень циліндра зчеплення. Саме їх зношування і призводить до витоку робочої рідини через пильовик, неправильними показаннями датчика положення зчеплення в крайніх позиціях, обриву троса, появу "ям" на внутрішній частині трубки циліндра 7701070838.
На малюнку зображено дану позицію товару в системі пристрою роботизованої КПП автомобіля марки Renault Megane 3: (тип BZ12), код двигуна R9M, тип коробки JH1; а також нижче в таблиці перераховані позиції автозапчастин з оригінальними номерами та назвами, встановлені поряд або інформаційно-доповнюючі зазначену позицію товару.
№ | Номер | Назва | OEM крос номер / Примітка |
1 | 7701471979 | Ремонт циліндра 7701070838 | |
1 | 7701471979 | Ремкомплект з трубкою циліндра | |
1 | 7701471979 | Ремкомплект з тросом циліндра | |
2 | 7701047590 | Блок циліндра зчеплення та насоса | 77 01 047 594, 77 01 070 838 |
3 | 7701047595 | Гідроциліндр зчеплення | до 21.01.2008р. |
3 | 7701070838 | Гідроциліндр зчеплення | |
4 | 7701047594 | Насос блока перемикання передач | до 21.01.2008р. Позначення = DENSO |
4 | 7701070840 | Насос блока перемикання передач | після 21.01.2008р. Позначення = ELECTROPARTS |
5 | 7701070843 | Гідроблок РКПП | |
6 | 7701471978 | Бачок РКПП | 77 01 476 045 |
7 | 7701047593 | Ущільнювальне кільце | |
8 | 7701047592 | Пробка бачка | 77 01 064 011 |
9 | 7701204055 | Датчик положення зчеплення | до 21.01.2008р. Позначення = PF2C |
9 | 7701070837 | Позначення = PF7C | |
10 | 8200512389 | Кришка бачка | Зображення (натисніть тут) |
11 | 7701047576 | Трубопровід високого тиску | до 22.12.2006р. |
11 | 7701068821 | Трубопровід високого тиску | |
12 | 7701047578 | Трубка низького тиску | 77 01 054 203 |
13 | 7701047577 | Трубопровід високого тиску | до 22.12.2006р., 77 01 060 923 |
13 | 7701068820 | Трубопровід високого тиску | |
14 | 7701471976 | Акумулятор РКПП | 77 01 063 957, 77 01 070 496 |
15 | 7701047584 | Ущільнювальне кільце | |
16 | 7701047585 | Датчик тиску | 77 01 054 202 |
17 | 7701047796 | Клапан електромагнітний | 77 01 472 062 |
17 | 7701472062 | Клапан електромагнітний | 77 01 070 961, позначення = CK.0002961 |
17 | 7701071972 | Клапан електромагнітний | Позначення = CK.0097131, 77 01 070 961 |
18 | 7701047588 | Клапан електромагнітний | до 21.01.2008р., позначення = CK.0002963, 7701070836 |
18 | 7701070836 | Клапан електромагнітний | Позначення = CK.0095435 |
19 | 7701047795 | Клапан електромагнітний зчеплення | 77 01 070 962, Позначення = CK0002962 |
19 | Позначення = CK.0002962 | ||
19 | 7701070962 | Клапан електромагнітний зчеплення | 77 01 471 977, позначення = CK.0002962 |
19 | 7701071974 | Клапан електромагнітний зчеплення | Позначення = CK.0097135 |
20 | 7701047589 | Кришка гідроблока РКПП | |
21 | 7701047587 | Ущільнювальне кільце |
