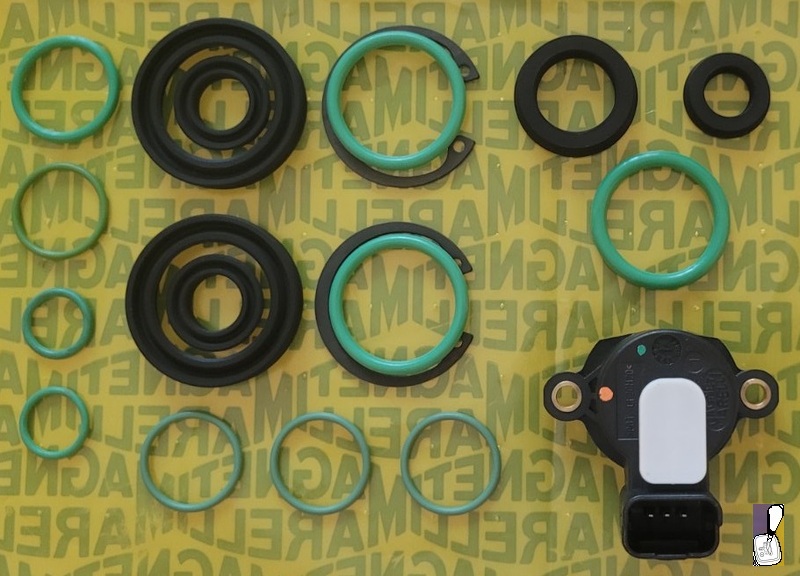

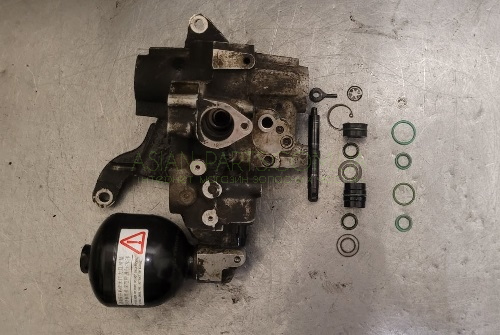

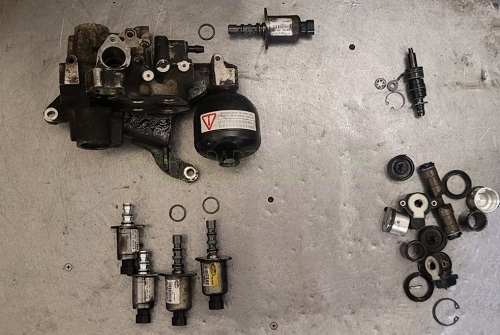

Ремонтний комплект роботизированої КПП (автоматизована механічна трансмісія AMT) Chery Kimo AMT та Chery Beat AMT 513EHA-1707010 включає: ущільнювачі штока вибору передач, дві внутрішні манжети гільз і дві манжети на штоку включення передач, ущільнювачі загдушок і стопорні кільця до них, датчик положення передач 513eha-1707015, манжети циліндра зчеплення, ущільнювачі електромагнітних клапанів.

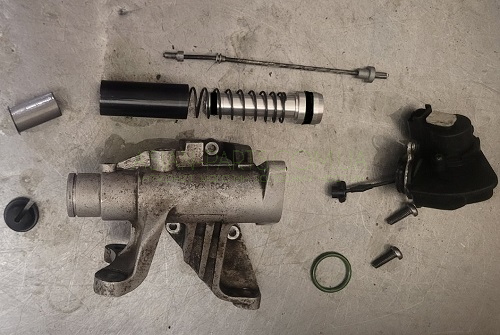

Під час експлуатації коробки передач Chery Kimo AMT та Chery Beat AMT, подтьоки масла з'являються в основному в районі циліндра зчеплення та заглушок штоку включення передач.
Посилання на інструкцію зі зняття роботизованої частини коробки Chery Beat AMT, Chery Kimo AMT
Надалі розглянемо важливі моменти з приводу встновлення ущільнювачів ремонтного комплекта.

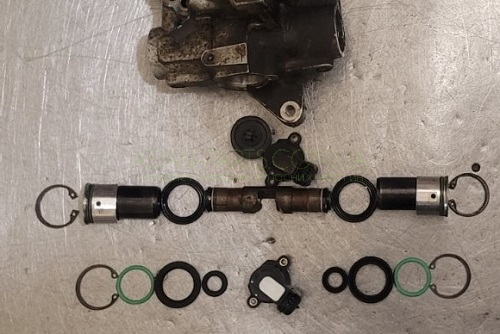

Для заміни манжет штока включення передач необхідно:

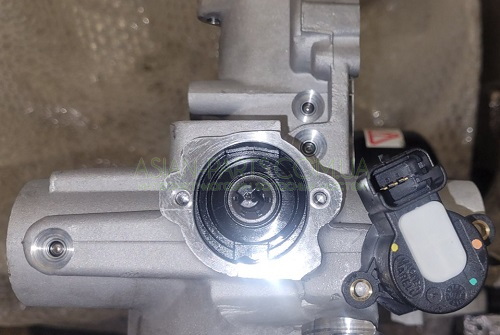

1. Зняти датчик положення, що встановлюеться під кутом та повертається до горизонту за годинниковою стрілкою.

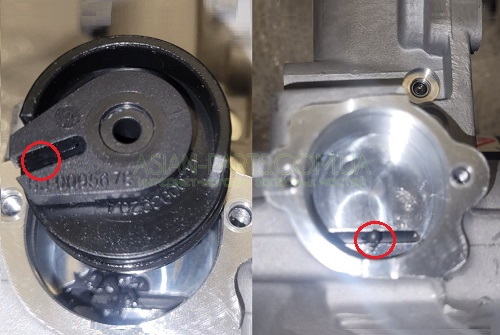

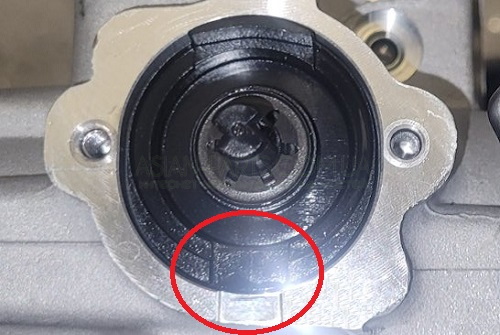

Сам пластиковий сенсор, на який одягається датчик, має проточку для правильного його встановлення з лицьової частини, а з протилежної "вусики", між якими має знаходиться штіфт штока включення передач.

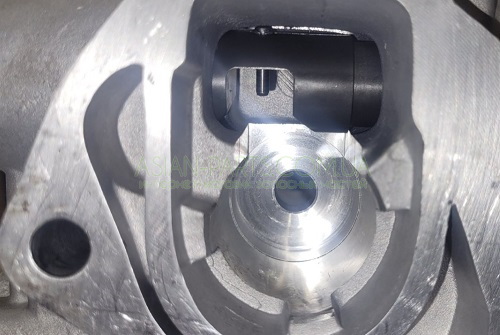

2. Штіфт штока включення передач,за допомогою біти або шліцевої викрутки, утоплюється всередену.

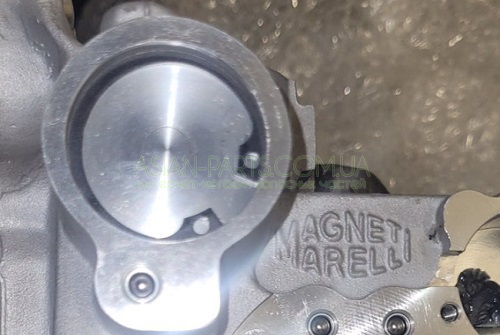

3. Попередньо знявши стопора із заглушок, уперши викрутку в шток, їм самим вибиваємо заглушки з посадкових місць гідроблока.
На малюнку зображено дану позицію товару в системі пристрою роботизованої КПП автомобіля марки Chery Beat AMT, Chery Kimo AMT, а також нижче в таблиці перераховані позиції автозапчастин з оригінальними номерами та назвами встановлені поряд або інформаційно-доповнюючі вказану позицію товару.
№ | Оригінальний номер | Оригінальна назва |
1 | 513EHA-1707010 | SPEED SELECTOR |
2 | 513EHA-1707013 | ACCUMULATOR-SPEED SELECTOR |
3 | 513EHA-1707014 | WIRING HARNESS-SPEED SELECTOR |
4 | 513EHA-1707015 | WABASH POSITION SENSOR |
5 | 513EHA-1707016 | OILER |
6 | 513EHA-1707018 | CLUTCH ACTUATOR |
7 | 513EHA-1707019 | OIL PUMP-SPEED SELECTOR |
8 | 513EHA-1707030 | SEAL-CLUTCH POSITION SENSOR |
9 | 513EHA-1707031 | RUBBER CUSHION-HIGH PRESSURE PIPE |
10 | 513EHA-1707032 | CLIP-OIL RETURN PIPE |
11 | 513EHA-1707033 | VALVE BLOCK |
12 | 513EHA-1707034 | BRACKET-HIGH PRESSURE PIPE |
13 | 513EHA-1707035 | BRACKET-HIGH PRESSURE PIPE |
14 | 513EHA-1707036 | CAP-SELECTING CONTROL SHAFT |
15 | 513EHA-1707037 | OIL PIPE BRACKET-HIGH PRESSURE |
16 | 513EHA-1707038 | RUBBER CUSHION |
17 | 513EHA-1707039 | OIL PIPE BRACKET-HIGH PRESSURE |
18 | 513EHA-4004011 | HYDRAULIC OIL-SPEED SELECTOR |
19 | Q1840822 | BOLT |
20 | QR512E-1702103 | SHIFT FINGER-SPEED SELECTOR |
21 | QR512E-1702107 | GASKET-BRACKET TO SPEED SELECTOR |
22 | QR512E-1702108 | GASKET-BRACKET TO SPEED SELECTOR |
23 | QR512E-1702632 | LOCKING BLOCK-SHIFT FINGER |
24 | QR512E-1702634 | SNAP RING |
25 | QR512E-1707022 | ELECTROMAGNETIC VALVE |
26 | QR512E-1707023 | ELECTROMAGNETIC VALVE |
27 | QR512E-1707024 | ELECTROMAGNETIC VALVE |
28 | QR512E-1707025 | SEAT-CLUTCH POSITION SENSOR |
29 | 513EHA-1707040 | LOW PRESSURE PIPE |
30 | 513EHA-1707041 | HIGH PRESSURE PIPE-CLUTCH |
31 | 513EHA-1707042 | HIGH PRESSURE PIPE-OIL PUMP |
32 | QR512E-1707012 | OIL PRESSURE SENSOR-SPEED SELECTOR |
