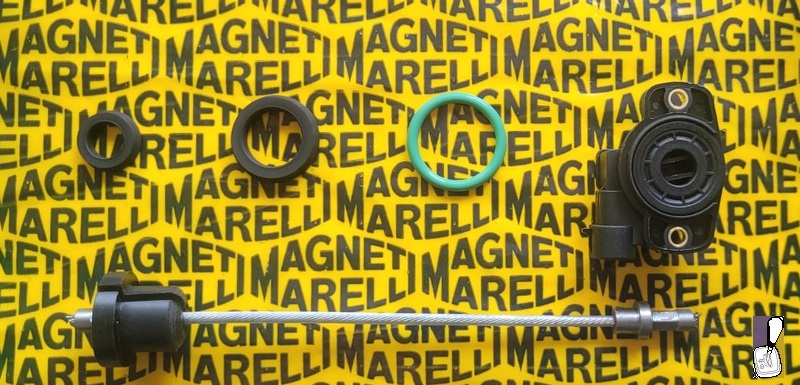

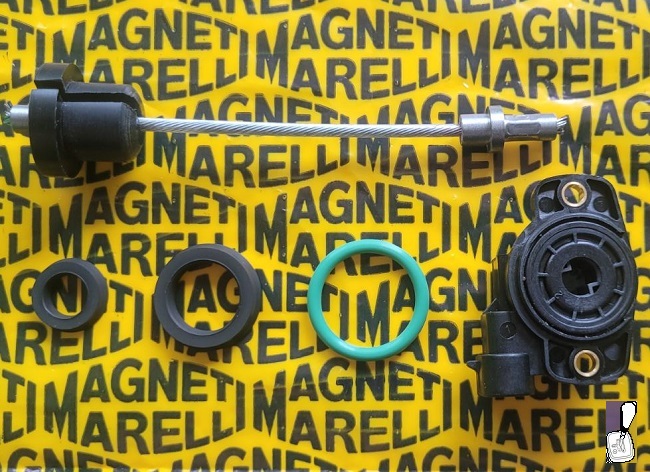

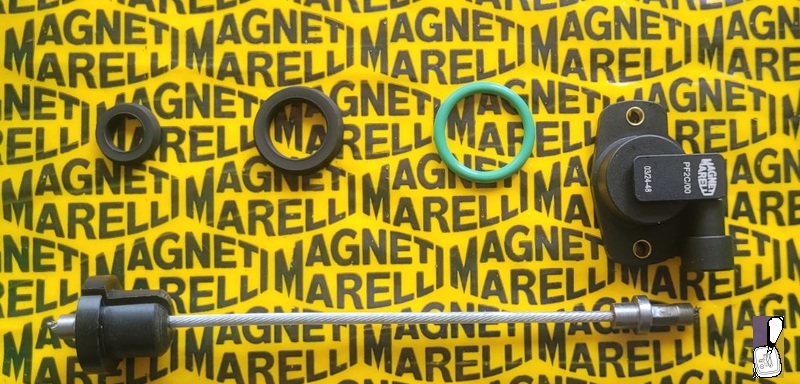

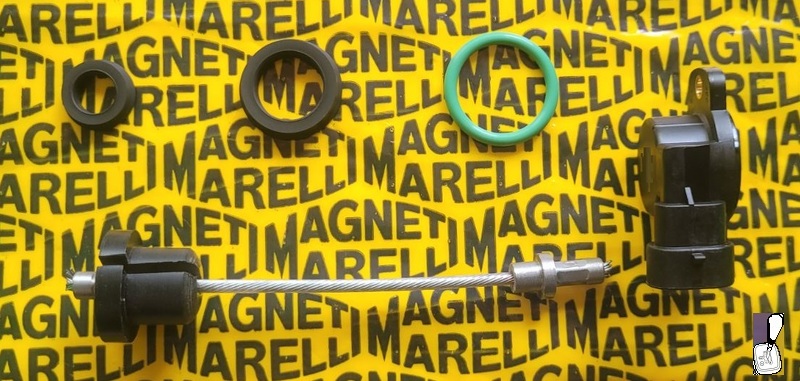

установленого на блоке клапанов QR512E-1707001ab роботизированной коробки автомобиля марки Chery QQ включает в себя: трос актуатора, пластиковый держатель, две манжеты на поршень привода сцепления qr512e-1707018ab, уплотнитель корпуса qr512e-1707025 и датчик положения сцепления qr512e-1707015. Ниже на изображении показано расположение уплотнителя и манжет ремкомплекта цилиндра сцепления.

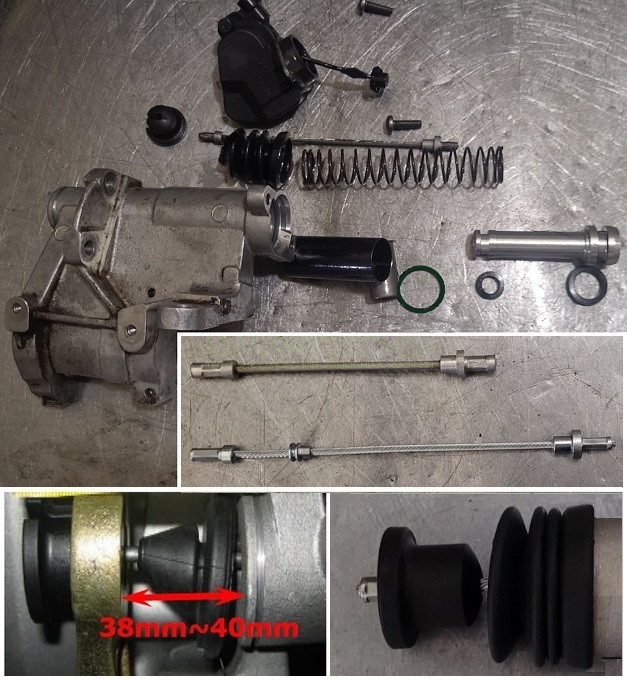

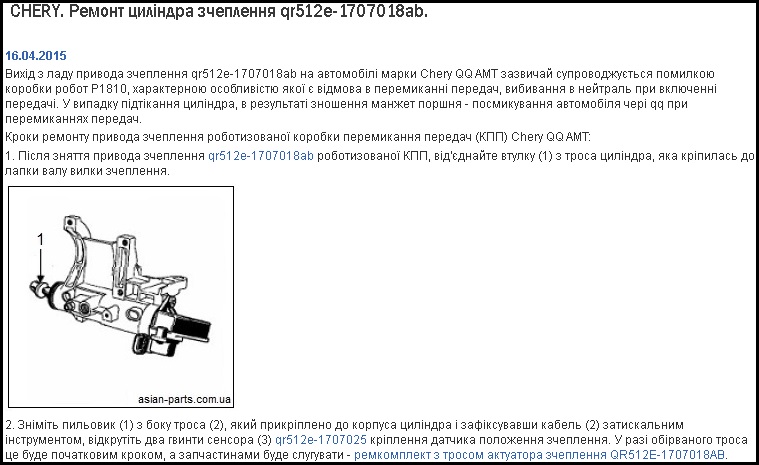

После сборки привода сцепления роботизированной коробки (инструкция представлена ниже) и его установки, следует проверить расстояние между внутренним концом кроншейна управлния вилки сцеления и начальной точкой корпуса актуатора сцепления коробки передач робот, граница которого должна быть в пределах 38мм-40мм (см. рисунок ниже), а сам трос цилиндра сцепления должен находиться в центре крайнего отверстия корпуса.
Далее заливаем гидравлическую жидкость в бачок роботизированной коробки и в обязательном порядке проводим процедуру выпуска воздуха через канал внешнего контура, чтобы удостовериться, что пузырьки воздуха исчезли полностью, процедуру адаптивного переключения передач необходимо провести пять раз (возможен вариант в ручную, без автодиагностики). Затем после завершения адаптации коробки робот, следует выключить двигатель на десять секунд, чтобы данные по обучению переключения роботизированной коробки сохранились в блоке ЭБУ РКПП.
На рисунке ниже изображена данная позиция товара в системе устройства автомобиля, а также ниже в таблице перечислены позиции автозапчастей с оригинальными номерами и названиями установленные рядом либо информационно-дополняющие указанную позицию товара.
№ | Оригинальный номер | Оригинальное название |
1 | Q1840820 | HEX FLANGE BOLT |
2 | Q1840850 | HEX-HEAD FLANG BOLT |
3 | Q218B816 | SCREW |
4 | Q218B820 | SCREW |
5 | QR512E-1602213 | BRACKET-CLUTCH STOP POSITION |
6 | QR512E-1602306 | BRACKET-CLUTCH ACTUATOR |
7 | QR512E-1702101 | BRACKET-SPEED SELECTOR |
8 | QR512E-1702103 | SHIFT FINGER-SPEED SELECTOR |
9 | QR512E-1702107 | GASKET-BRACKET |
10 | QR512E-1702108 | GASKET-BRACKET |
11 | QR512E-1702632 | LOCKING BLOCK-SHIFT FINGER |
12 | QR512E-1702634 | SNAP RING |
13 | QR512E-1703621 | SPEED SENSOR-INPUT SHAFT |
14 | QR512E-1707001AB | SPEED SELECTOR |
15 | QR512E-1707011 | OIL PIPE-LOW PRESSURE |
16 | QR512E-1707011AB | OIL PIPE-LOW PRESSURE |
17 | QR512E-1707012 | OIL PRESSURE SENSOR |
18 | QR512E-1707013 | ACCUMULATOR-SPEED SELECTOR |
19 | QR512E-1707014 | WIRING HARNESS-SPEED SELECTOR |
20 | QR512E-1707014AB | WIRING HARNESS-SPEED SELECTOR |
21 | QR512E-1707015 | POSITION SENSOR-SPEED SELECTOR |
22 | QR512E-1707016 | HYDRAULIC OIL TANK |
23 | QR512E-1707017 | WASHER-CLUCTH POSITION SENSOR |
24 | QR512E-1707018AB | CLUTCH ACTUATOR |
25 | QR512E-1707019 | OIL PUMP MOTOR-SPEED SELECTOR |
26 | QR512E-1707020AB | HIGH PRESSURE PIPE |
27 | QR512E-1707021AB | HIGH PRESSURE PIPE-PUMP TO VALVE |
28 | QR512E-1707022 | ELECTROMAGNETIC VALVE |
29 | QR512E-1707023 | ELECTROMAGNETIC VALVE |
30 | QR512E-1707024 | ELECTROMAGNETIC VALVE |
31 | QR512E-1707025 | SEAT-CLUTCH POSITION SENSOR |
32 | QR512E-4004011 | HYDRAULIC OIL-SPEED SELECTOR |
33 | QR512E-1707027 | CLIP-SELESPEED PISTON COVER |
34 | QR512E-1707028 | SELESPEED PISTON COVER |
Заказ запчасти.
Всю информацию о применении автозапчасти, актуальности цены и наличие Вы сможете узнать в кратчайшее время непосредственно набрав менеджера компании по телефону: 0981104230.
Заказать и купить автозапчасть в последствии, Вы можете на сайте предварительно зарегистрировавшись либо совершив звонок по телефону на номер указанный выше.
масло роботизированной КПП Chery QQ
установлен на РКПП автомобиля марки Chery QQ
На рисунке изображена данная позиция товара в системе устройства автомобиля
Если Вы не уверены в выборе или сомневаетесь, то наши специалисты бесплатно проконсультируют Вас по любым вопросам, связанным с нашими предложениями
