Сервісний набір для ремонту робота Chery QR512E-1707001AB-05

8900грн , окремо пропонуємо ремонт коробки передач.

Сервісний набір для ремонту робота Chery QR512E-1707001AB-05 - Інформація

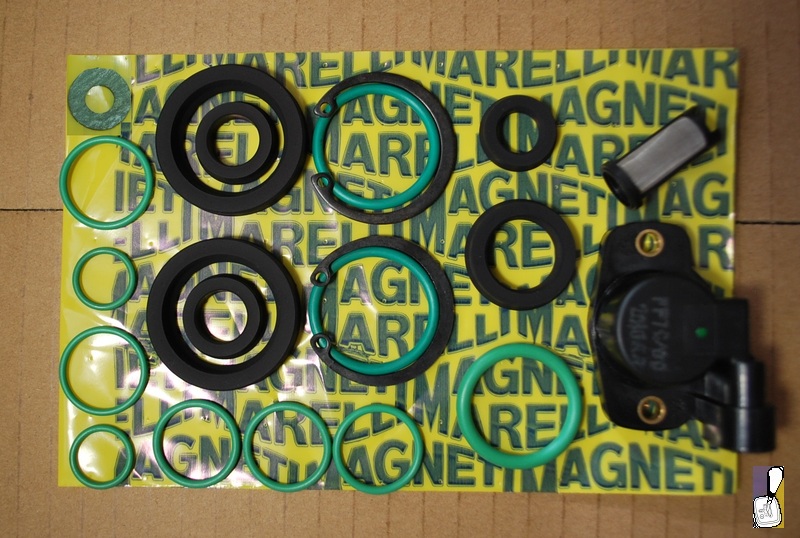

Ремкомплект штока включення та вибору передач, а також приводу зчеплення робота коробки передач AMT включає: датчик положення передач qr512e-1707015 і фільтр КПП AMT; стопорні кільця, ущільнювачі заглушок та гільз корпусу, манжети штока включення передач; ущільнювачі штока для вибору передач; три ущільнювачі електромагнітних клапанів блоку роботизованої коробки перемикання передач РКПП (автоматизована механічна трансмісія AMTQR512E-1707001AB. В огляду позиції є посилання на процедуру зняття гідроблоку роботизованої КПП та інструкція по заміні окремих елементів агрегату.

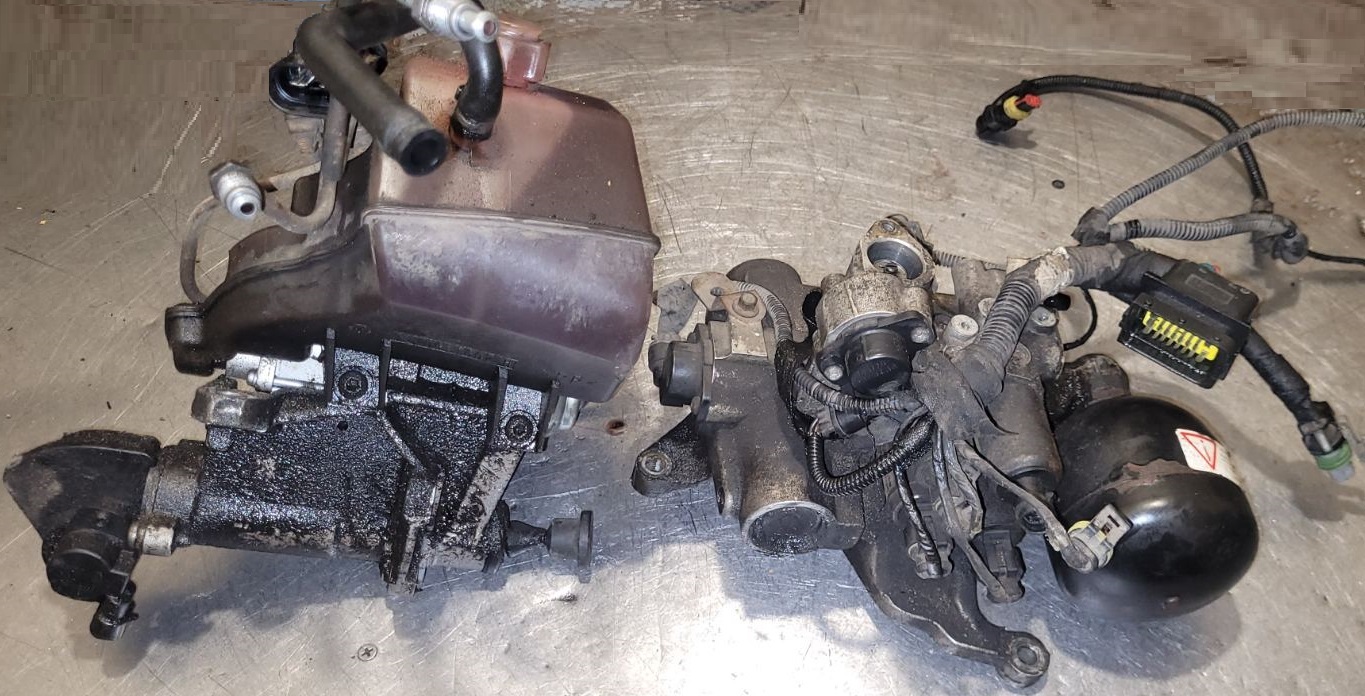

Так виглядає гідроблок QR512E-1707001AB до ремонту.

QR512E-1707001ab утечка рабочей жидкости

Інструкція зі зняття гідроблоку роботизованої КПП Chery QQ AMT.

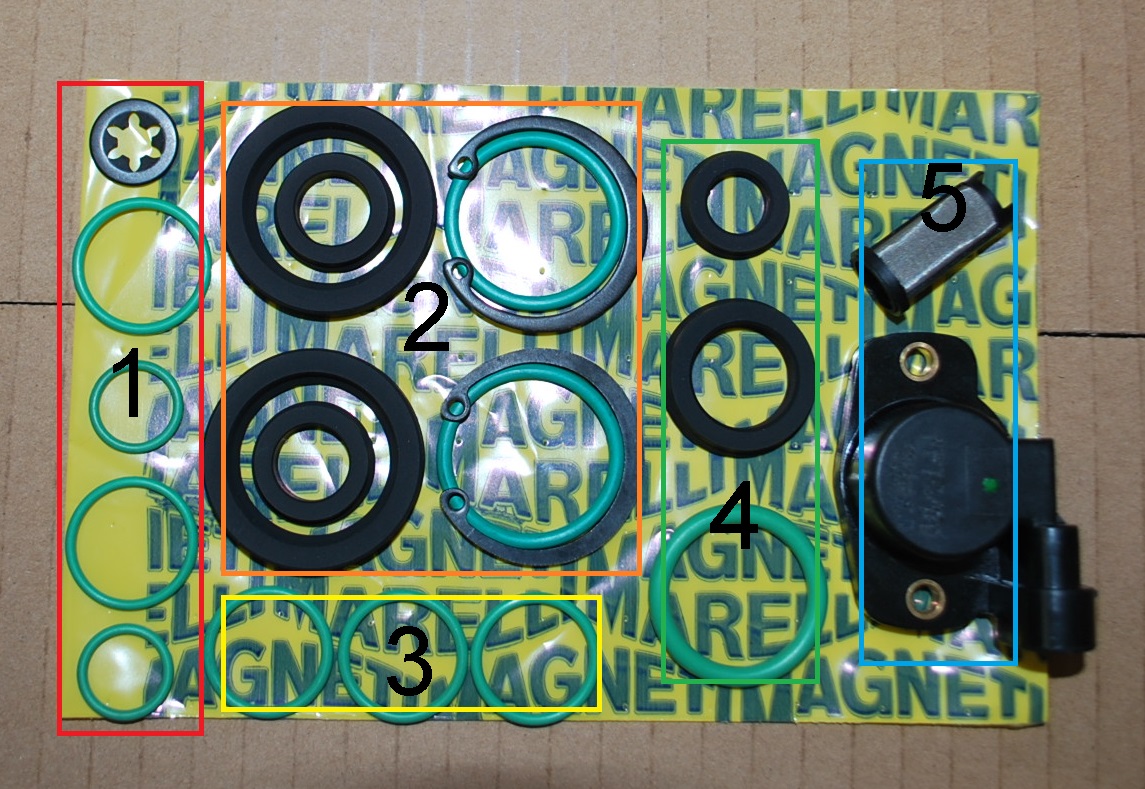

На малюнку нижче зображені дані позиції набору в системі будови гідроблоку роботизованої КПП автомобіля, а також нижче перераховані номера позицій автозапчастин з фотографіями та назвами, встановлені поряд або інформаційно-доповнюючі зазначену позицію товару.

QR512E-1707001AB-05

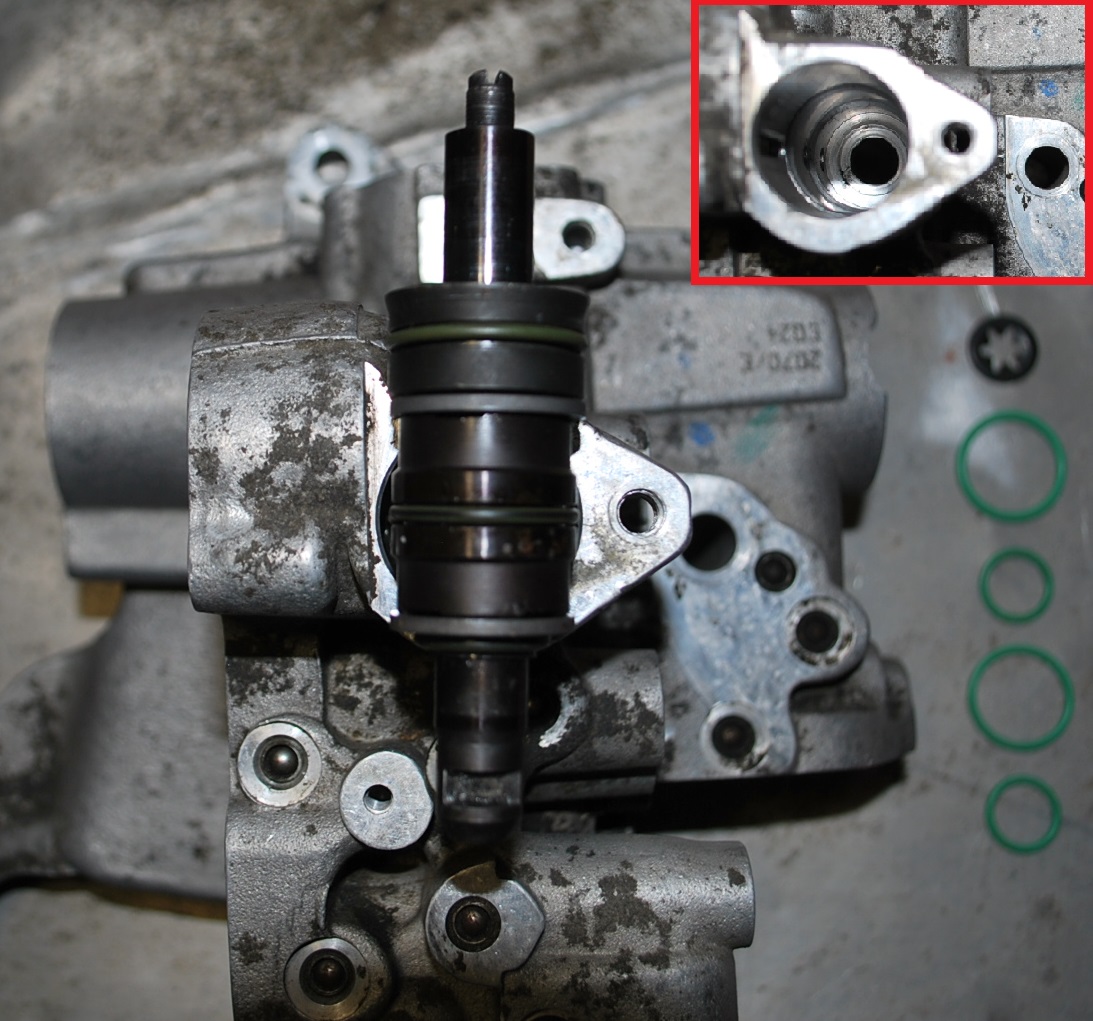

Номер 1. Ущільнювачі штока вибору передач блоку клапанів роботизованої КПП Chery QQ AMT.

уплотнители штока выбора передач чери

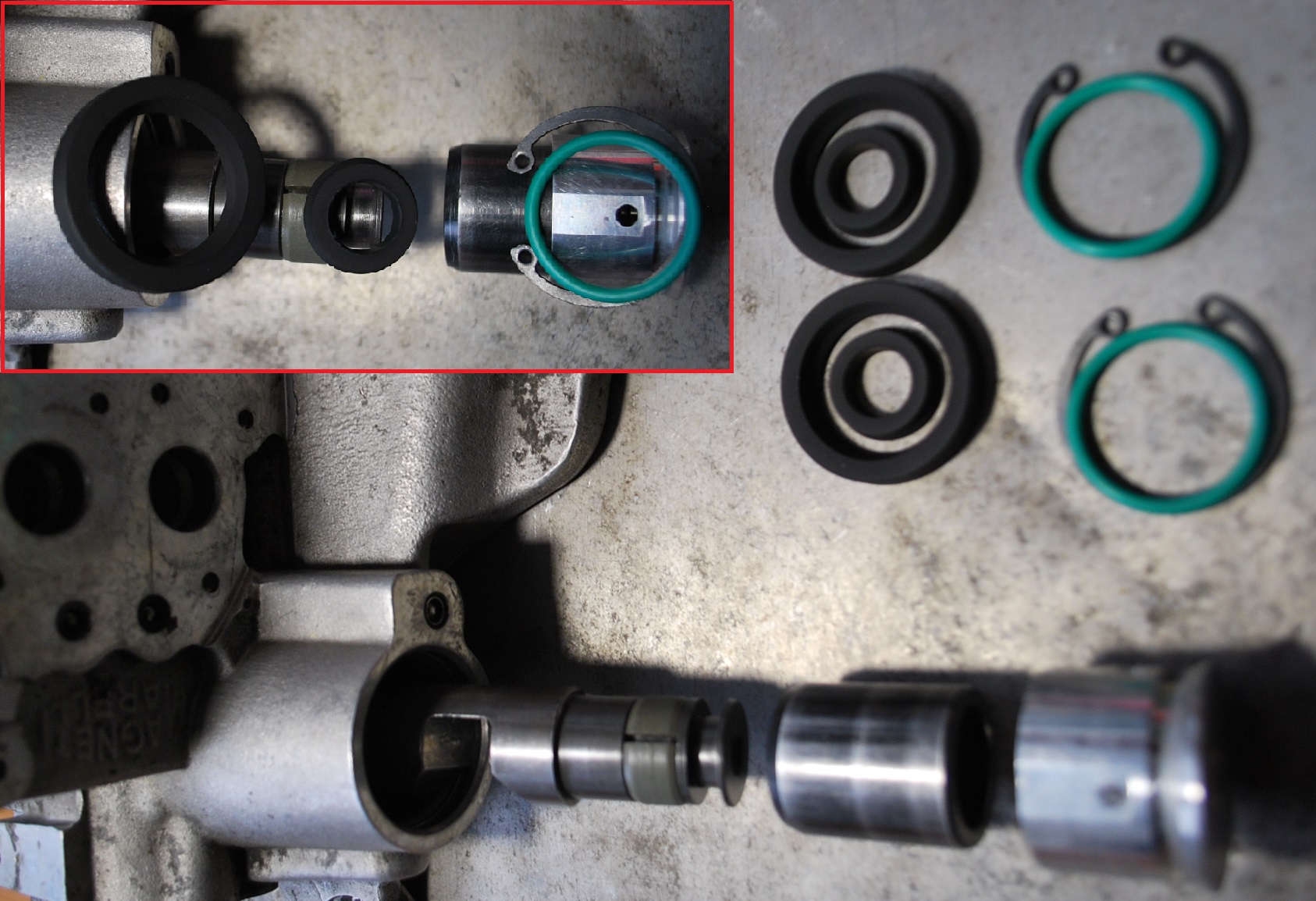

Номер 2. Стопорні кільця та ущільнювачі заглушок, манжети штока включення передач блоку клапанів роботизованої КППChery QQ AMT.

манжеты и уплотнители штока передач Чери

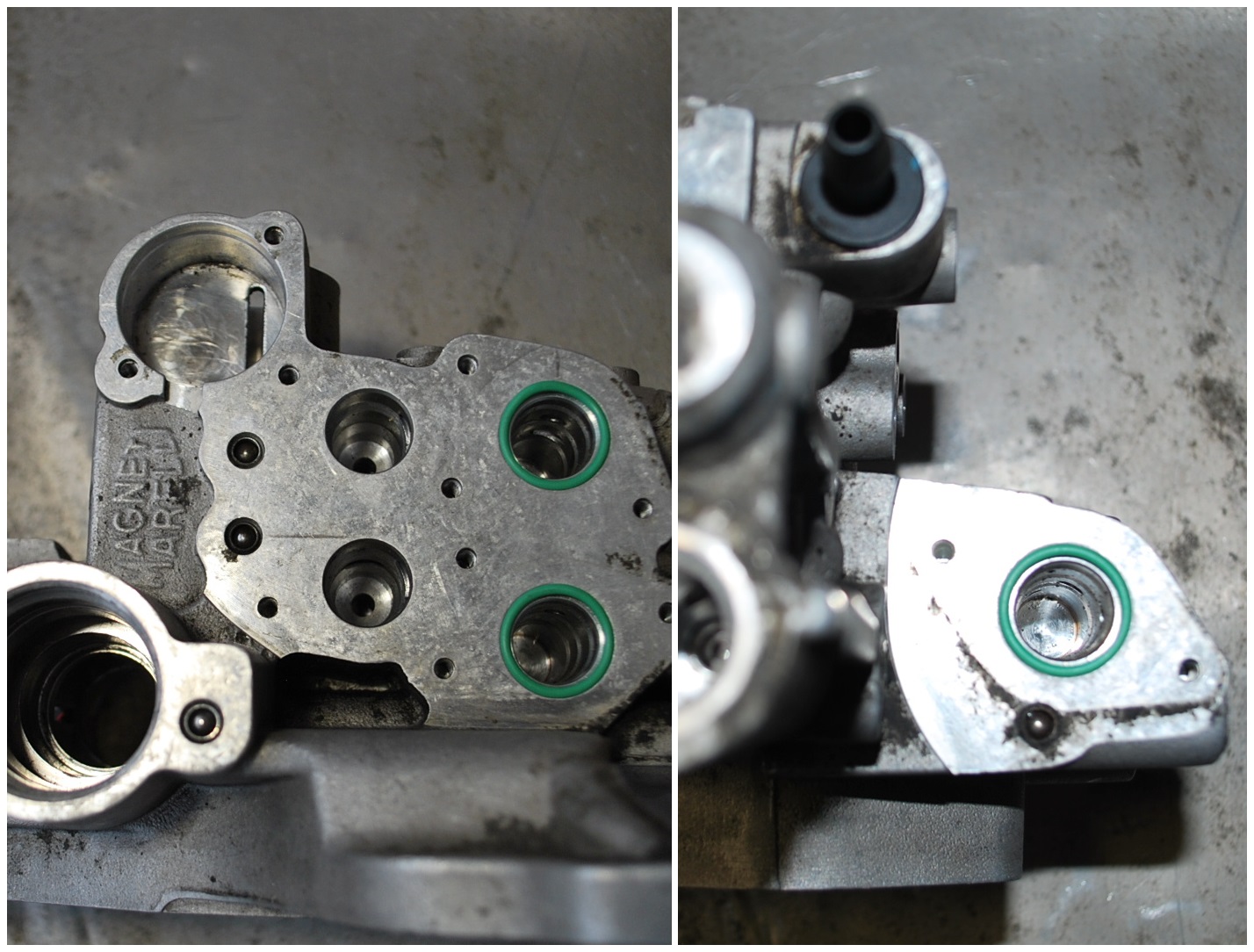

Номер 3. Ущільнювач клапана електромагнітного зчеплення QR512E-1707023, ущільнювач клапана електромагнітного парних передач (2-4-R) QR512E-1707022, ущільнювач електромагнітного клапана непарних передач (1-3-5) QR512E-1707022.

уплотнители электромагнитных клапанов

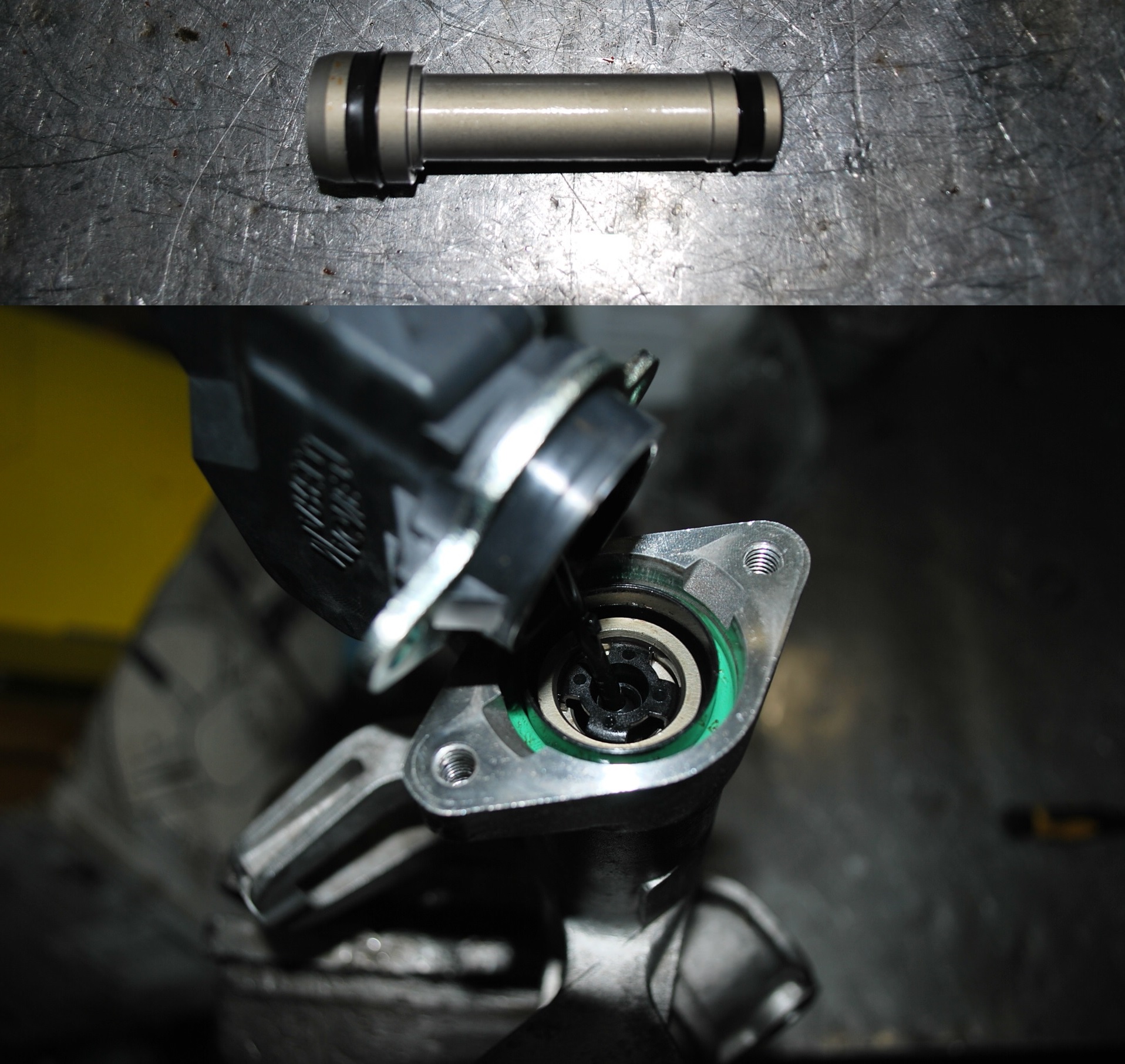

Номер 4. Манжети поршня приводу зчеплення QR512E-1707018AB, ущільнювач між трубкою та корпусом сенсора QR512E-1707025.

qr512e-1707018ab ремонт цилиндра робота чери

Номер 5. Датчик положення QR512E-1707015 та фільтр КПП AMT. У випадку, якщо сітка фільтра роботизованої коробки забруднена, масляному насосу доводиться нагнітати більше тиск в системі і пружина, яка перебуває за фільтром, починає стискатися сильніше, що призводить до того, що частина гідравлічної рідини йде в обхід фільтра, внаслідок чого відбувається передчасне зношування манжет штоків та  голки клапана зчеплення QR512E-1707023.

фильтр selespeed

грязный фильтр РКПП

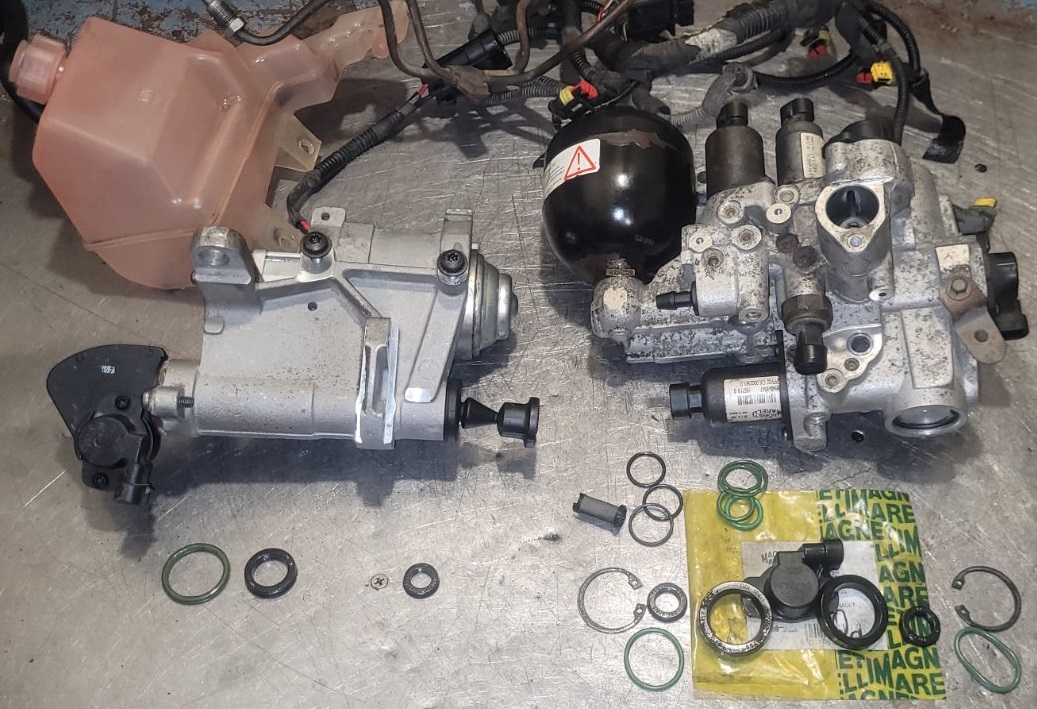

Так виглядає гідроблок QR512E-1707001AB після ремонту.

QR512E-1707001ab после ремонта

Регламентом предусмотрена замена масла РКПП ATF Dexron IV selespeed каждые 40 тыс. км. пробега транспортного средства.

Інструкція із заміни манжет штока включення передач робота Chery QQ.

Инструкция ремонта робота chery qq

Витік робочої рідини в результаті зносу манжет поршня включення передач блоку клапанів роботизованої коробки Chery QQ супроводжується втратою тиску в системі, а в самому негативному випадку - вибитою заглушкою гідроблоку РКПП Chery QQ AMT.

Нижче РКПП QR512E-1707001AB зображена в системі будови автомобіля Chery QQ AMT. Також в таблиці перераховані позиції автозапчастин з оригінальними номерами та назвами, встановлені поряд або доповнюючі інформаційно вказану позицію товару.

№ Оригінальний номерОригінальна назва
1Q1840820HEX FLANGE BOLT
2Q1840850HEX-HEAD FLANG BOLT
3Q218B816SCREW
4Q218B820SCREW
5QR512E-1602213BRACKET-CLUTCH STOP POSITION
6QR512E-1602306BRACKET-CLUTCH ACTUATOR
7QR512E-1702101BRACKET-SPEED SELECTOR
8QR512E-1702103SHIFT FINGER-SPEED SELECTOR
9QR512E-1702107GASKET-BRACKET
10QR512E-1702108GASKET-BRACKET
11QR512E-1702632LOCKING BLOCK-SHIFT FINGER
12QR512E-1702634SNAP RING
13QR512E-1703621SPEED SENSOR-INPUT SHAFT
14QR512E-1707001ABSPEED SELECTOR
15QR512E-1707011OIL PIPE-LOW PRESSURE
16QR512E-1707011ABOIL PIPE-LOW PRESSURE
17QR512E-1707012OIL PRESSURE SENSOR
18QR512E-1707013ACCUMULATOR-SPEED SELECTOR
19QR512E-1707014WIRING HARNESS-SPEED SELECTOR
20QR512E-1707014ABWIRING HARNESS-SPEED SELECTOR
21QR512E-1707015POSITION SENSOR-SPEED SELECTOR
22QR512E-1707016HYDRAULIC OIL TANK
23QR512E-1707017WASHER-CLUTCH POSITION SENSOR
24QR512E-1707018ABCLUTCH ACTUATOR
25QR512E-1707019OIL PUMP MOTOR-SPEED SELECTOR
26QR512E-1707020ABHIGH-PRESSURE PIPE
27QR512E-1707021ABHIGH-PRESSURE PIPE-PUMP TO VALVE
28QR512E-1707022ELECTROMAGNETIC VALVE
29QR512E-1707023ELECTROMAGNETIC VALVE
30QR512E-1707024ELECTROMAGNETIC VALVE
31QR512E-1707025SEAT-CLUTCH POSITION SENSOR
32QR512E-4004011HYDRAULIC OIL-SPEED SELECTOR
33QR512E-1707027CLIP-SELESPEED PISTON COVER
34QR512E-1707028SELESPEED PISTON COVER

Замовлення запчастини.

Всю інформацію про застосування автозапчастини, актуальність ціни та наявність Ви зможете дізнатись у найкоротший час безпосередньо набравши менеджера компанії за телефоном: 0981104230. Замовити та купити автозапчастину надалі, Ви можете на сайті без обов'язкової реєстрації або здійснивши дзвінок на номер вказаний вище.
