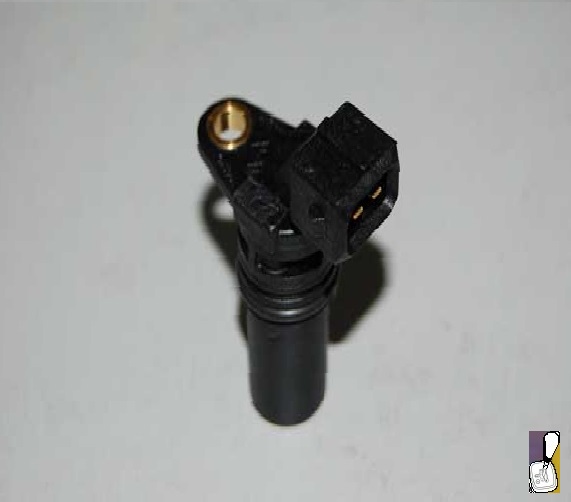

Запчасть 513EHA-1703621
установлена на роботизированной КПП автомобиля марки Chery Beat и марки Chery Kimo.
Ошибка роботизированной коробки переключения передач автомобиля Chery P0715 указывает на проблему с датчиком скорости вращения первичного вала, который установлен на механической части коробки. Признаками проявления данной ошибки является отказ переключения на вторую передачу как в режиме "AUTO" так и в ручном режиме, то бишь по факту включение передач ограничено первой и задней.
Для начала следует убедиться, что проблема исходит не из механической части роботизированной КПП. Следует повернуть ключ зажигания в позицию "ON" и при нажатии на педаль тормоза, в режиме "AUTO", роботизированная система даст включить и первую и вторую передачу, что соответственно отобразиться на панели приборов, причем на отображенной второй передаче следует убедиться что автомобиль действительно стоит на передаче, иначе проблема может заключаться в шплинте или в вилке 2-й передачи.
В случае если отсутствует отображение на панели приборов второй передачи при вышеуказанном положении ключа зажигания - "панель приборов светиться но машина не заведена" проблема будет заключаться либо в самом селекторе (при этом ошибка P0825 может и не проявляться) либо с электрической частью РКПП.

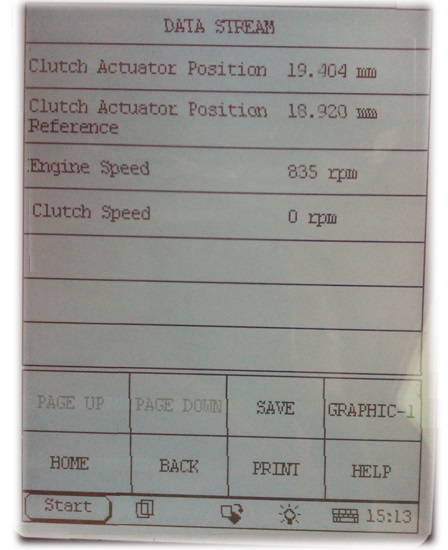

Далее следует проверить датчик на роботоспособность, вышеуказанное видео как один из вариантов, а с помощью автомобильной диагностики мы выводим соответствующие параметры коробки и включая первую передачу нажимая на педаль акселератора определяем:
соответствуют ли обороты на панели приборов оборотам считываемым датчиком скорости вала и в случае отображения нуля проблема будет заключаться в датчике либо в разъеме подключаемому к датчику. Следует также обратить внимание на контакты в разъеме, осмотреть на предмет окисления, а также прозвонить провода и исключить короткое замыкание в жгуте проводов (проводка гидроблока).
В случае установки нового датчика скорости вала следует провести сервисную процедуру с помощью автомобильной диагностики, которая заключается в выборе и прохождении следующих пунктов в разделе amt (автоматическая коробка передач):
1. Clutch kiss point self-learning (процедура самообучения моменту включения сцепления).
2. Gear self-learning (процедура самообучения положению включенной передачи).
3. Clear the data in the TCU (удаление данных блока TCU), где выбираем соответствующее наименование детали.
Та же проблема может проявиться и после замены коробки либо ее ремонта, замены сцепления, замены кулисы и т.д. В этом случае без выбора пункта Clear the data in the TCU и соответствующего подпункта: Exchange clutch group, exchange gearbox и т.д., коробка передач автомобиля будет находиться в режиме "авария".
На рисунке изображена данная позиция товара в системе устройства роботизированной КПП автомобилей марки Chery Beat и Chery Kimo, а также ниже в таблице перечислены позиции автозапчастей с оригинальными номерами и названиями установленная рядом либо информационно-дополняющая указанную позицию товара.
№ | Оригинальный номер | Оригинальное название |
1 | 513EHA-1707010 | SPEED SELECTOR |
2 | 513EHA-1707013 | ACCUMULATOR-SPEED SELECTOR |
3 | 513EHA-1707014 | WIRING HARNESS-SPEED SELECTOR |
4 | 513EHA-1707015 | WABASH POSITION SENSOR |
5 | 513EHA-1707016 | OILER |
6 | 513EHA-1707018 | CLUTCH ACTUATOR |
7 | 513EHA-1707019 | OIL PUMP-SPEED SELECTOR |
8 | 513EHA-1707030 | SEAL-CLUTCH POSITION SENSOR |
9 | 513EHA-1707031 | RUBBER CUSHION-HIGH PRESSURE PIPE |
10 | 513EHA-1707032 | CLIP-OIL RETURN PIPE |
11 | 513EHA-1707033 | VALVE BLOCK |
12 | 513EHA-1707034 | BRACKET-HIGH PRESSURE PIPE |
13 | 513EHA-1707035 | BRACKET-HIGH PRESSURE PIPE |
14 | 513EHA-1707036 | CAP-SELECTING CONTROL SHAFT |
15 | 513EHA-1707037 | OIL PIPE BRACKET-HIGH PRESSURE |
16 | 513EHA-1707038 | RUBBER CUSHION |
17 | 513EHA-1707039 | OIL PIPE BRACKET-HIGH PRESSURE |
18 | 513EHA-4004011 | HYDRAULIC OIL-SPEED SELECTOR |
19 | Q1840822 | BOLT |
20 | QR512E-1702103 | SHIFT FINGER-SPEED SELECTOR |
21 | QR512E-1702107 | GASKET-BRACKET TO SPEED SELECTOR |
22 | QR512E-1702108 | GASKET-BRACKET TO SPEED SELECTOR |
23 | QR512E-1702632 | LOCKING BLOCK-SHIFT FINGER |
24 | QR512E-1702634 | SNAP RING |
25 | QR512E-1707022 | ELECTROMAGNETIC VALVE |
26 | QR512E-1707023 | ELECTROMAGNETIC VALVE |
27 | QR512E-1707024 | ELECTROMAGNETIC VALVE |
28 | QR512E-1707025 | SEAT-CLUTCH POSITION SENSOR |
29 | 513EHA-1707040 | LOW PRESSURE PIPE |
30 | 513EHA-1707041 | HIGH PRESSURE PIPE-CLUTCH |
31 | 513EHA-1707042 | HIGH PRESSURE PIPE-OIL PUMP |
32 | QR512E-1707012 | OIL PRESSURE SENSOR-SPEED SELECTOR |
