Проводка блоку клапанів 513EHA-1707014

Під замовлення, 0грн

Проводка блоку клапанів 513EHA-1707014 - Інформація

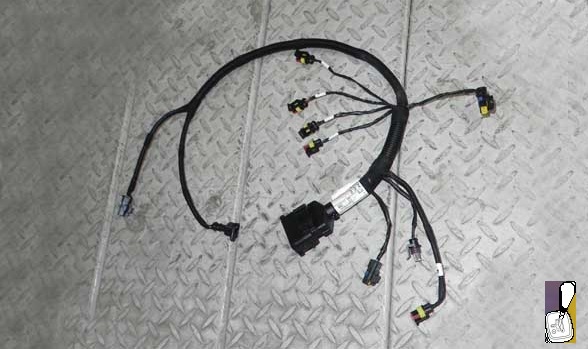

Після проведення ремонтних робіт на блоці клапанів 513EHA-1707010 роботизованої КПП (автоматизована механічна трансмісія AMT) автомобіля марки Chery Beat AMT, Chery Kimo AMT, часом виникає проблема з правильною установкою роз'ємів на електромагнітних клапанах вибору та включення передач, а також клапана зчеплення. І хоча дроти пронумеровані, може виникнути плутанина який номер куди встановлений або взагалі написи погано видно. Неправильне приєднання роз'ємів до клапанів гідроблоку РКПП зазвичай призводить до відсутності включення передачі на включеному запалюванні.

Для цього нижче на зображенні показано правильне розпинання електропроводки 513EHA-1707014 на електромагнітних клапанах (EV).

подключение проводки роботизированной коробки CHERY

У кожному роз'ємі два дроти, причому перший провід колір коричнево-білий присутній у кожного, він же мінус, відмінністю за кольором є другий провід, він же керуючий:

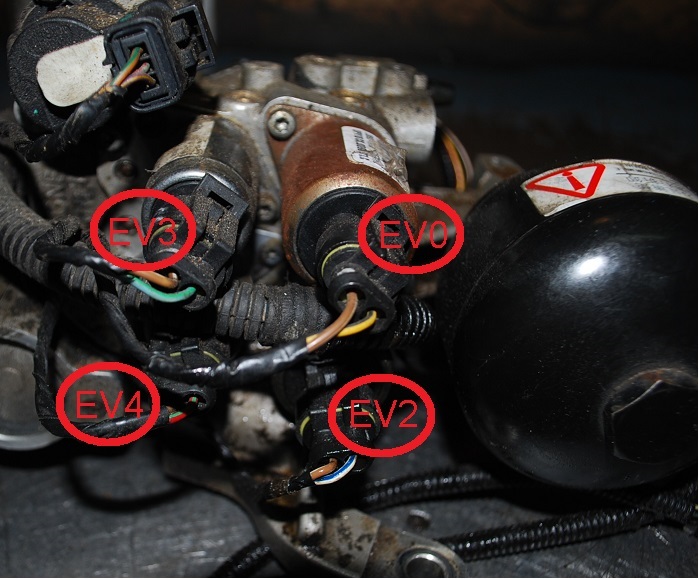

Роз'єм з міткою №0 одягається на клапан зчеплення робота (EV0), колір плюса жовто-чорний.

Роз'єм з міткою №2 одягається на клапан включення парних передач (EV2; передачі 2-4-R), колір плюса біло-синій.

Роз'єм з міткою №3 одягається на клапан вибору передач (EV3; передачі 1-2), колір плюса блакитно-зелений.

Роз'єм з міткою №4 одягається клапан вибору передач (EV4; передачі 5-R), колір плюса червоно-зелений.

Цвет провода шлейфа роботизированной коробки передач CHERY

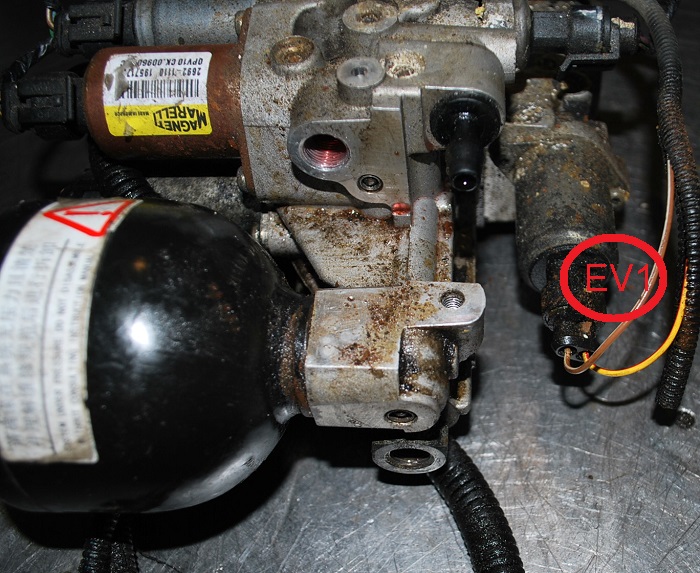

Роз'єм з міткою №1 одягається на клапан включення непарних передач (EV1; передачі 1-3-5), колір плюса жовто-червоний.

На малюнку зображено дану позицію товару в системі пристрою роботизованої КПП автомобіля марки Chery Beat AMT, Chery Kimo AMT, а також нижче в таблиці перераховані позиції автозапчастин з оригінальними номерами та назвами встановлені поряд або інформаційно-доповнюючі вказану позицію товару.

kpp-robot-s12-s18d-zapchasti

№ Оригінальний номерОригінальна назва
1513EHA-1707010SPEED SELECTOR
2513EHA-1707013ACCUMULATOR-SPEED SELECTOR
3513EHA-1707014WIRING HARNESS-SPEED SELECTOR
4513EHA-1707015WABASH POSITION SENSOR
5513EHA-1707016OILER
6513EHA-1707018CLUTCH ACTUATOR
7513EHA-1707019OIL PUMP-SPEED SELECTOR
8513EHA-1707030SEAL-CLUTCH POSITION SENSOR
9513EHA-1707031RUBBER CUSHION-HIGH PRESSURE PIPE
10513EHA-1707032CLIP-OIL RETURN PIPE
11513EHA-1707033VALVE BLOCK
12513EHA-1707034BRACKET-HIGH PRESSURE PIPE
13513EHA-1707035BRACKET-HIGH PRESSURE PIPE
14513EHA-1707036CAP-SELECTING CONTROL SHAFT
15513EHA-1707037OIL PIPE BRACKET-HIGH PRESSURE
16513EHA-1707038RUBBER CUSHION
17513EHA-1707039OIL PIPE BRACKET-HIGH PRESSURE
18513EHA-4004011HYDRAULIC OIL-SPEED SELECTOR
19Q1840822BOLT
20QR512E-1702103SHIFT FINGER-SPEED SELECTOR
21QR512E-1702107GASKET-BRACKET TO SPEED SELECTOR
22QR512E-1702108GASKET-BRACKET TO SPEED SELECTOR
23QR512E-1702632LOCKING BLOCK-SHIFT FINGER
24QR512E-1702634SNAP RING
25QR512E-1707022ELECTROMAGNETIC VALVE
26QR512E-1707023ELECTROMAGNETIC VALVE
27QR512E-1707024ELECTROMAGNETIC VALVE
28QR512E-1707025SEAT-CLUTCH POSITION SENSOR
29513EHA-1707040LOW PRESSURE PIPE
30513EHA-1707041HIGH PRESSURE PIPE-CLUTCH
31513EHA-1707042HIGH PRESSURE PIPE-OIL PUMP
32QR512E-1707012OIL PRESSURE SENSOR-SPEED SELECTOR
