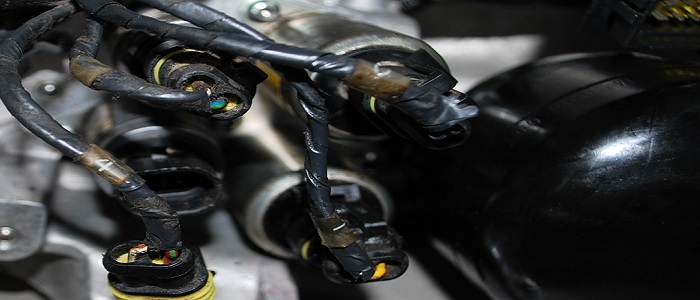

В результате разборки и сборки роботизированной коробки chery, необходимо подсоединить разъёмы к блоку с электромагнитным клапанами согласно меткам на жгуте кабелей, присоединяйте все разъёмы верно, в противном случае возникнет ошибка по включению передачи. Кроме того, в случае замены жгута кабелей, или повторной сборки робота чери, необходимо провести 3 раза адаптивное включение сцепления и адаптивное переключение передач, соответственно, после адаптивного обучения необходимо выключить зажигание на 10 секунд, чтобы убедится, что данные адаптивного обучения сохранились в памяти ЭБУ.

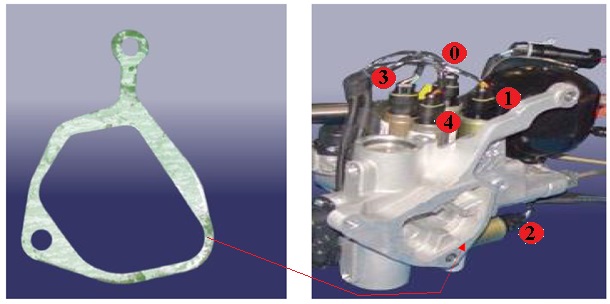

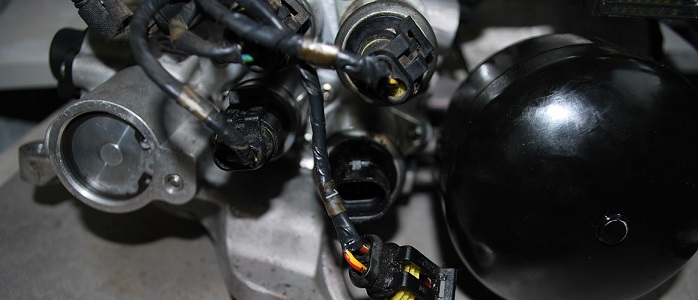

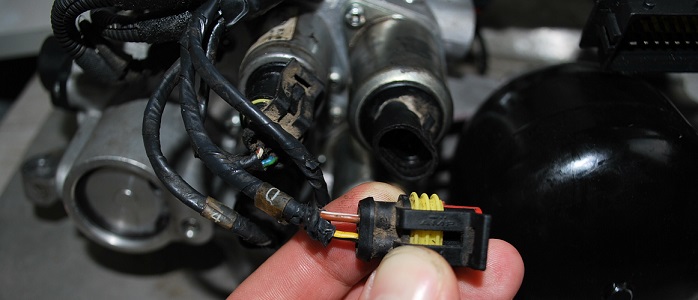

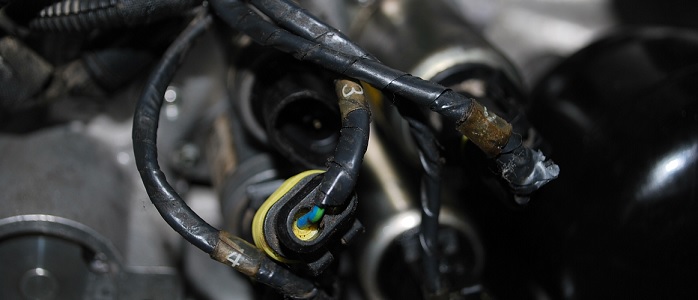

На изображении показано, что провода с разъемом и меткой №0 подключается к клапану сцепления робота, с меткой №1к клапану включения четных передач (2-4-R), с меткой №2 к клапану включения нечетных передач (1-3-5), с меткой №3 и №4 на клапана по выбору передач 1-2 и 5-R соответственно.
В каждом разъеме два провода, при чем второй провод цвет коричнево-белый присутствует у каждого, различием по цвету является первый провод,он же управляющий:
№0 - цвет желтый-черный
№1 - цвет желтый-красный
№2 - цвет синий-белый
№3 - цвет синий-зеленый
№4 - цвет красный-зеленый
В процессе планового обслуживания необходимо избегать контакта жгута кабелей с внешней агресивной средой, чтобы защитить кабели от износа, попадания на них машинного масла или воды, как следствие негативно повлиять на передачу сигнала. Необходимо, в тоже время, соблюдать чистоту и сухость соединений.

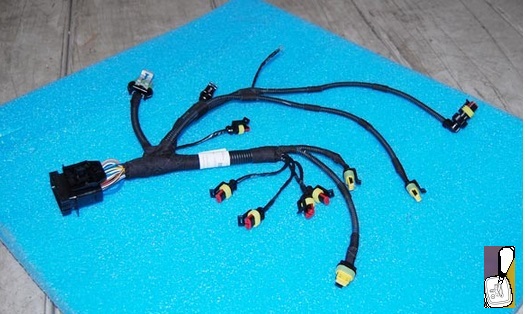

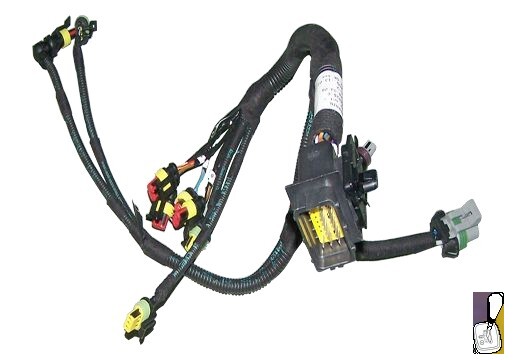

Запчасть QR512E-1707014AB
изображена в системе устройства автомобиля, а также ниже в таблице перечислены позиции автозапчастей с оригинальными номерами и названиями установленные рядом либо информационно-дополняющие указанную позицию товара.
№ | Оригинальный номер | Оригинальное название |
1 | Q1840820 | HEX FLANGE BOLT |
2 | Q1840850 | HEX-HEAD FLANG BOLT |
3 | Q218B816 | SCREW |
4 | Q218B820 | SCREW |
5 | QR512E-1602213 | BRACKET-CLUTCH STOP POSITION |
6 | QR512E-1602306 | BRACKET-CLUTCH ACTUATOR |
7 | QR512E-1702101 | BRACKET-SPEED SELECTOR |
8 | QR512E-1702103 | SHIFT FINGER-SPEED SELECTOR |
9 | QR512E-1702107 | GASKET-BRACKET |
10 | QR512E-1702108 | GASKET-BRACKET |
11 | QR512E-1702632 | LOCKING BLOCK-SHIFT FINGER |
12 | QR512E-1702634 | SNAP RING |
13 | QR512E-1703621 | SPEED SENSOR-INPUT SHAFT |
14 | QR512E-1707001AB | SPEED SELECTOR |
15 | QR512E-1707011 | OIL PIPE-LOW PRESSURE |
16 | QR512E-1707011AB | OIL PIPE-LOW PRESSURE |
17 | QR512E-1707012 | OIL PRESSURE SENSOR |
18 | QR512E-1707013 | ACCUMULATOR-SPEED SELECTOR |
19 | QR512E-1707014 | WIRING HARNESS-SPEED SELECTOR |
20 | QR512E-1707014AB | WIRING HARNESS-SPEED SELECTOR |
21 | QR512E-1707015 | POSITION SENSOR-SPEED SELECTOR |
22 | QR512E-1707016 | HYDRAULIC OIL TANK |
23 | QR512E-1707017 | WASHER-CLUTCH POSITION SENSOR |
24 | QR512E-1707018AB | CLUTCH ACTUATOR |
25 | QR512E-1707019 | OIL PUMP MOTOR-SPEED SELECTOR |
26 | QR512E-1707020AB | HIGH-PRESSURE PIPE |
27 | QR512E-1707021AB | HIGH-PRESSURE PIPE-PUMP TO VALVE |
28 | QR512E-1707022 | ELECTROMAGNETIC VALVE |
29 | QR512E-1707023 | ELECTROMAGNETIC VALVE |
30 | QR512E-1707024 | ELECTROMAGNETIC VALVE |
31 | QR512E-1707025 | SEAT-CLUTCH POSITION SENSOR |
32 | QR512E-4004011 | HYDRAULIC OIL-SPEED SELECTOR |
33 | QR512E-1707027 | CLIP-SELESPEED PISTON COVER |
34 | QR512E-1707028 | SELESPEED PISTON COVER |
