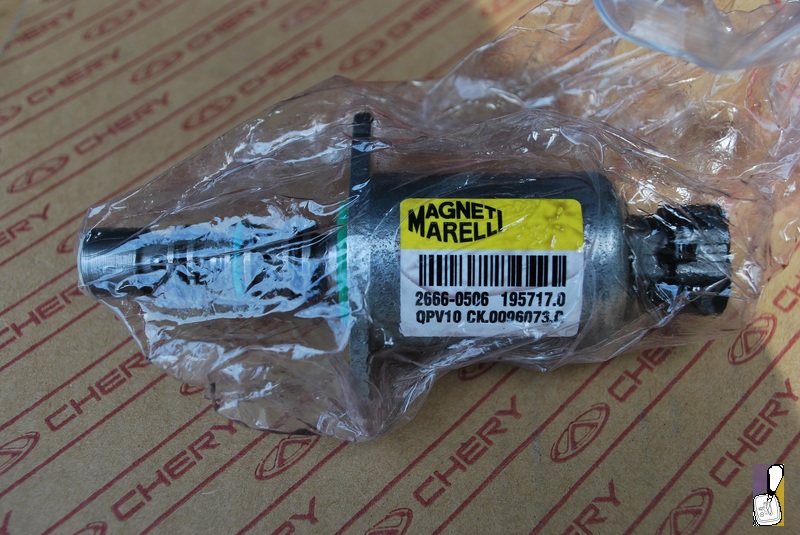

Клапан сцепления робота QR512E-1707023
установлен как на блоке клапанов 513EHA-1707010 роботизированной КПП автомобиля марки Chery Beat и автомобиля марки Chery Kimo так и на блоке клапанов QR512E-1707001ab роботизированной КПП автомобиля марки Chery QQ.

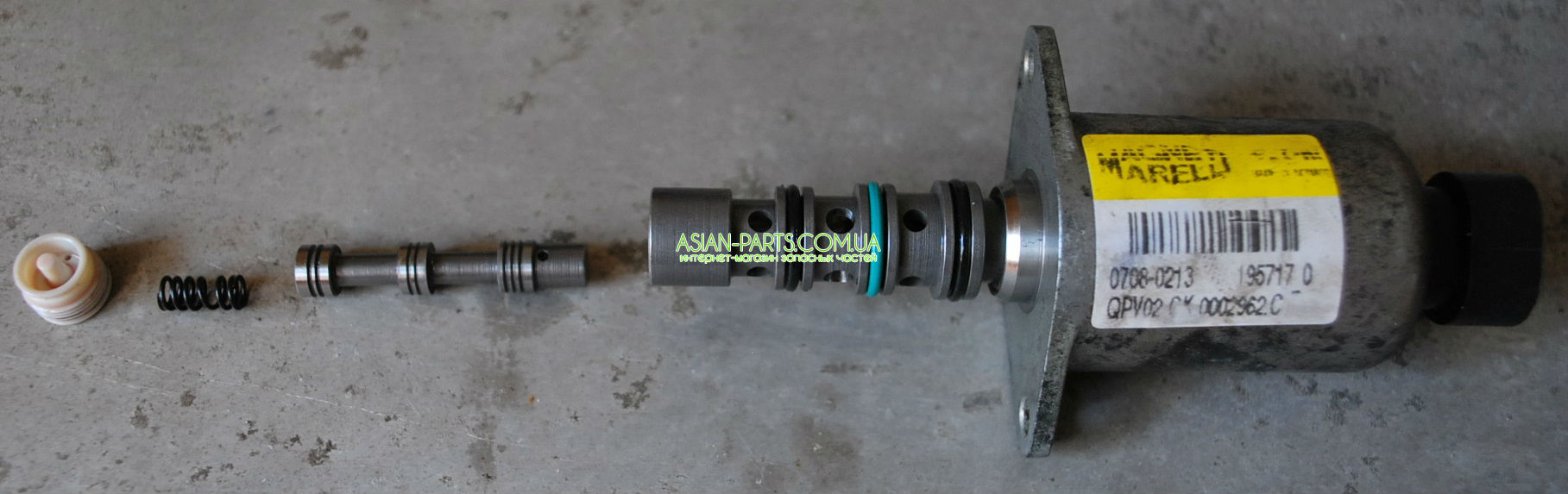

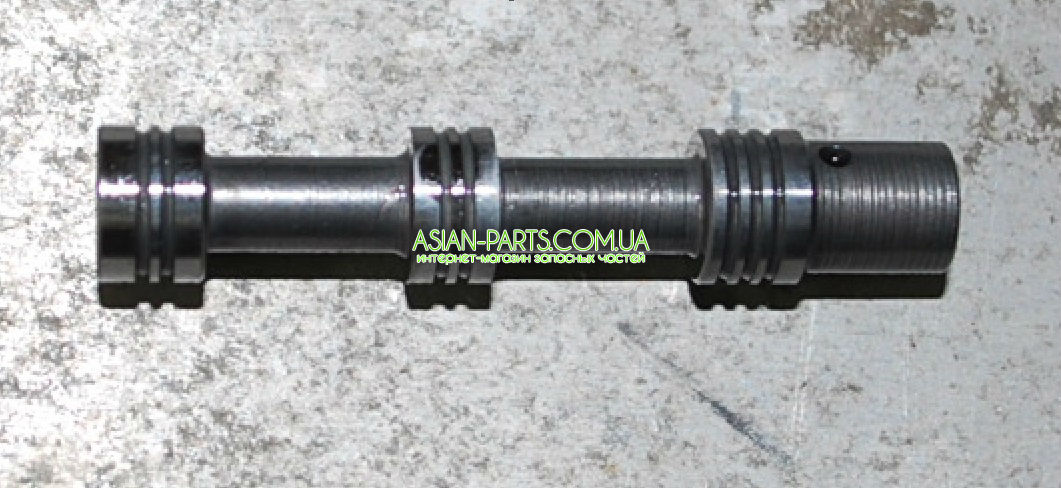

Выход из строя клапана сцепления робота связано, как правило, с износом иглы (поршня) клапана, либо с износом корпуса (цилиндра) электромагнитного клапана сцепления роботизированной коробки передач. На автомобиле марки Chery может сопровождаться ошибкой P1810 и вариантом не прохождения адаптации коробки передач "на гарячую".
Далее рассмотрим частные лучаи связанные с клапаном сцепления РКПП.
1. Реакция роботизированной системы на перепутанные разъемы электромагнитных клапанов, например, провод "0" с проводом "3" (смотри подключение проводки по ссылке qr512e-1707014ab) будет сопровождаться ошибкой P1810 Chery, при этом на включенном зажигании, в режиме AUTO и нажатой педали тормоза, будет отсутствовать отображение передачи на панели приборов в случае нажатия ручкой селектора на "+". Также при заводке двигателя будет отсутствовать движение троса сцепления в сторону корпуса цилиндра сцепления и небольшой возврат обратно (выход из строя клапана сцепления будет сопровождаться постоянным рысканием троса), положение точки сцепления Clutch position на включенном зажигании и на холостом ходу будут идентичны.
2. При "завернутом", порваном либо отсутствующем уплотнителе (человеческий фактор) на авто чери Кимо или чери Бит может сопровождаться ошибкой P2904.
3. Вариант ошибки P2908 chery Kimo или chery Beat может возникать в случае, когда при замене комплекта сцепления, изначально при чем до замены, происходит включение насоса через каждые 15 сек., а накопитель РКПП не вышел из строя и показания "точки сцепления" clutch position и clutch position reference начинают плавать на холостом ходу, автомобиль все равно буксует при трогании - замена клапана сцепления следует проводить не только с процедурой настройки точки момента включения сцепления "Set clutch engagement point" но и предварительно с процедурой очистки предыдущей информации в блоке ЭБУ роботизированной коробки переключения передач ("Clear system data in TCU" - > "Exchange clutch group").

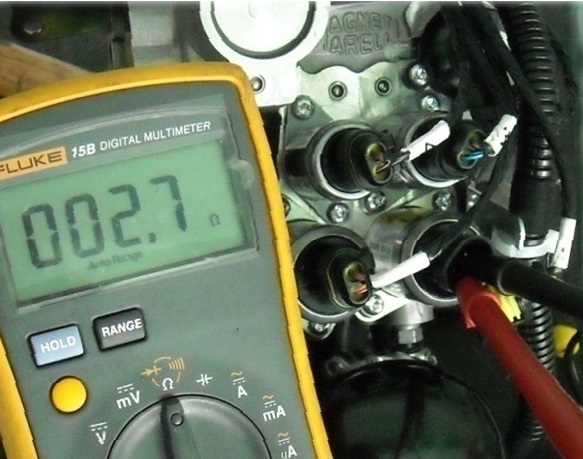

Проверка сопротивления катушки электромагнитного клапана сцепления (2.7-2.5 Ом) не будет указывать на износ иглы клапана.

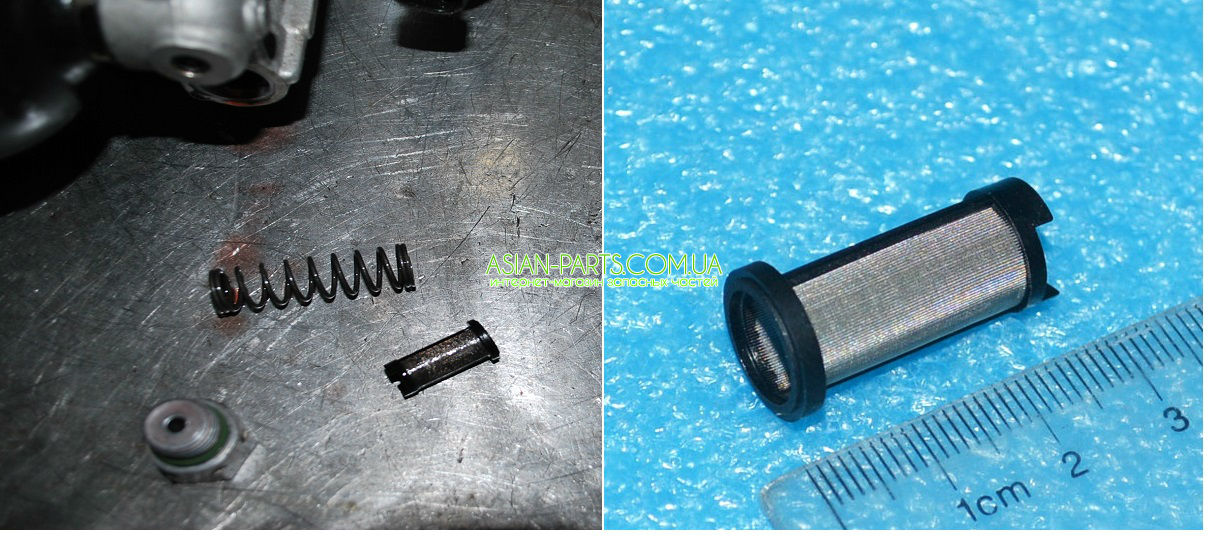

В случае установки нового клапана сцепления, рекомендуем произвести замену на новый и фильтр блока клапанов роботизированной коробки передач.
За тем следует провести процес самообучения моменту включения сцепления роботизированной коробки.
1. Поверните замок зажигания в положение ON.
2. Подключите диагностический прибор к диагностическому разъему на автомобиле и запустите процедуру диагностики на лаунче.
3. Выберите в меню пункт «Automatic transmission» (Автоматическая коробка передач).
4. Выберите кнопку OK.
5. Выберите «Clear trouble codes» (Удалить коды ошибок по роботу).
6. Выберите «Off-line function checking» (Проверка работы в автономном режиме).
7. Выберите «Set clutch engagement point» (Настроить момент включения сцепления робота).
8. Выберите кнопку OK.
9. Запустите двигатель и дайте ему поработать на холостом ходу до тех пор, пока на дисплее диагностического прибора не появится 4 цифры.
10. С помощью диагностического прибора считайте величину момента включения сцепления.
11. Выключите зажигание на период не менее 15 секунд.
12. Процедуру по настройке момента включения сцепления роботизарованной коробки следует провести не менее трех раз.
На рисунке изображена данная позиция товара в системе устройства роботизированной КПП автомобиля марки Chery QQ, а также ниже в таблице перечислены позиции автозапчастей с оригинальными номерами и названиями установленная рядом либо информационно-дополняющая указанную позицию товара.
№ | Оригинальный номер | Оригинальное название |
1 | Q1840820 | HEX FLANGE BOLT |
2 | Q1840850 | HEX-HEAD FLANG BOLT |
3 | Q218B816 | SCREW |
4 | Q218B820 | SCREW |
5 | QR512E-1602213 | BRACKET-CLUTCH STOP POSITION |
6 | QR512E-1602306 | BRACKET-CLUTCH ACTUATOR |
7 | QR512E-1702101 | BRACKET-SPEED SELECTOR |
8 | QR512E-1702103 | SHIFT FINGER-SPEED SELECTOR |
9 | QR512E-1702107 | GASKET-BRACKET |
10 | QR512E-1702108 | GASKET-BRACKET |
11 | QR512E-1702632 | LOCKING BLOCK-SHIFT FINGER |
12 | QR512E-1702634 | SNAP RING |
13 | QR512E-1703621 | SPEED SENSOR-INPUT SHAFT |
14 | QR512E-1707001AB | SPEED SELECTOR |
15 | QR512E-1707011 | OIL PIPE-LOW PRESSURE |
16 | QR512E-1707011AB | OIL PIPE-LOW PRESSURE |
17 | QR512E-1707012 | OIL PRESSURE SENSOR |
18 | QR512E-1707013 | ACCUMULATOR-SPEED SELECTOR |
19 | QR512E-1707014 | WIRING HARNESS-SPEED SELECTOR |
20 | QR512E-1707014AB | WIRING HARNESS-SPEED SELECTOR |
21 | QR512E-1707015 | POSITION SENSOR-SPEED SELECTOR |
22 | QR512E-1707016 | HYDRAULIC OIL TANK |
23 | QR512E-1707017 | WASHER-CLUTCH POSITION SENSOR |
24 | QR512E-1707018AB | CLUTCH ACTUATOR |
25 | QR512E-1707019 | OIL PUMP MOTOR-SPEED SELECTOR |
26 | QR512E-1707020AB | HIGH PRESSURE PIPE |
27 | QR512E-1707021AB | HIGH-PRESSURE PIPE-PUMP TO VALVE |
28 | QR512E-1707022 | ELECTROMAGNETIC VALVE |
29 | QR512E-1707023 | ELECTROMAGNETIC VALVE |
30 | QR512E-1707024 | ELECTROMAGNETIC VALVE |
31 | QR512E-1707025 | SEAT-CLUTCH POSITION SENSOR |
32 | QR512E-4004011 | HYDRAULIC OIL-SPEED SELECTOR |
33 | QR512E-1707027 | CLIP-SELESPEED PISTON COVER |
34 | QR512E-1707028 | SELESPEED PISTON COVER |
Заказ запчасти.
Всю информацию о применении автозапчасти, актуальности цены и наличие Вы сможете узнать в кратчайшее время непосредственно набрав менеджера компании по телефону: 0981104230.
Заказать и купить автозапчасть в последствии, Вы можете на сайте предварительно зарегистрировавшись либо совершив звонок по телефону на номер указанный выше.
Поставляется от (штук):
1
Кросс номер автозапчасти:
Opel 44 13 868, 4418924, Renault 77 01 471 977, Renault 77 01 070 962
Remarks:
QPV10 analogue QPV02, disassembled part of 512E/513EHA speed selector
Примечание:
прошел проверку на стенде

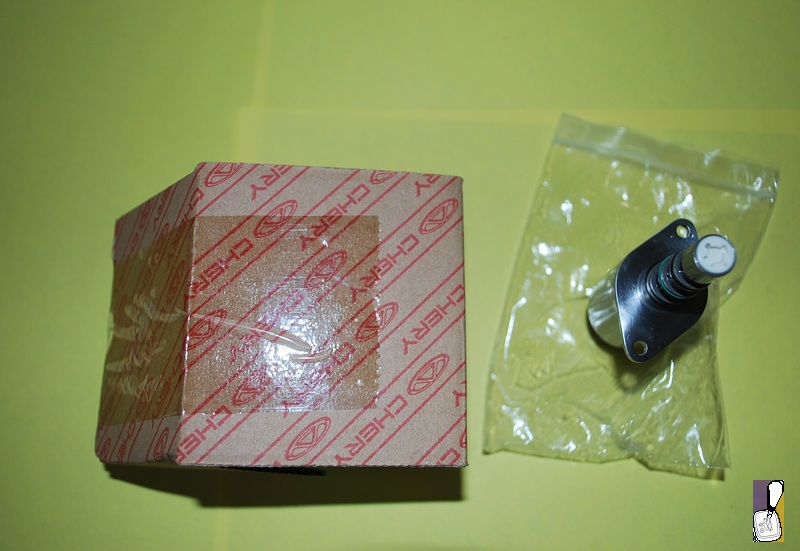

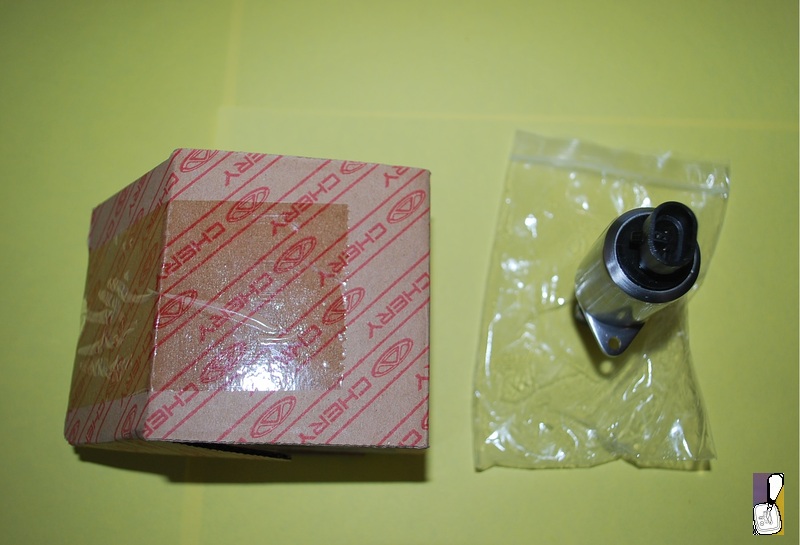

установлен на РКПП автомобиля марки Chery QQ
На рисунке изображена данная позиция товара в системе устройства автомобиля
масло роботизированной КПП Chery QQ
используется в блоке клапанов 513EHA-1707010 роботизированной КПП автомобиля марки Chery Beat и марки Chery Kimo.
На рисунке изображена данная позиция товара в системе устройства роботизированной КПП автомобилей марки Chery Beat и Chery Kimo
Если Вы не уверены в выборе или сомневаетесь, то наши специалисты бесплатно проконсультируют Вас по любым вопросам, связанным с нашими предложениями
Вы всегда можете задать вопрос по телефону:
Рабочие дни: 9:00-18:00
Выходные дни: 10:00-15:00
0981104230
+38(098)1104230 Viber
